| Plaats van herkomst: | China |
| Merknaam: | HSTECH |
| Certificering: | CE |
| Modelnummer: | Arx-811 |
| Min. bestelaantal: | 1 set |
|---|---|
| Prijs: | Negotiable |
| Verpakking Details: | Houten geval, schuimbescherming |
| Levertijd: | 20~30 het werkdagen |
| Betalingscondities: | T/T, Western Union, MoneyGram, D/P |
| Levering vermogen: | 50 sets per maand |
| Productnaam: | Inline PCBA-routermachine | PCB-grootte: | 50x50~260x340mm |
|---|---|---|---|
| PCB-dikte: | 0.46mm | Voeding: | AC380V, 50/60HZ |
| Separatiepakket: | malensnijder | Garantie: | 1 jaar |
| Hoog licht: | pcbasnijmachine,Gealigneerde PCBA-Routermachine |
||

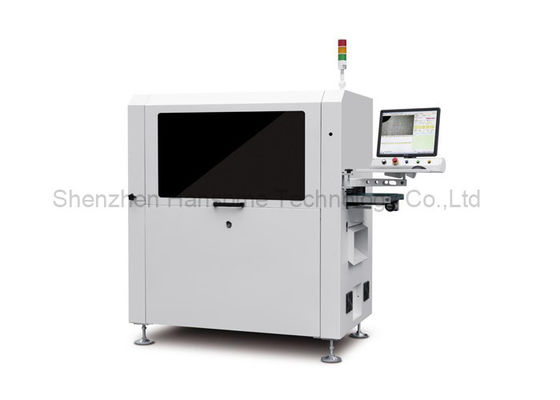

Van de de As Vacuümoogst van Duitsland de Routermachine van PCB Depaneling met Stofcollector
Inleiding
Deze machine is een gealigneerde automatische PCBA verpletterend machine, die de snijder van het het staalmalen van het steelwolfram als spearating hulpmiddel, het werk met aangepaste inrichting met behulp van om PCBA te bevestigen, ook het stof met een stofcollector na knipsel verklaren, ESD riem aan stroomafwaarts apparaat te vervoeren.
Eigenschappen
1, de Vacuümoogst en plaatsen PCBA.
2, Bodemknipsel.
3, Dubbel platformknipsel.
4, met gebroken messenopsporing.
5, verbinden de automatische productielijn.
6, SPC-de statistiekenfunctie en passen het ERP systeem aan.
7, kunnen met automatische hulpmiddelverandering, explosiebestendige functie van stofzuiger en luchtvolume worden uitgerust
controlefunctie.
Specificatie
| Model | Arx-811 | |
| Maximum PCB-grootte | 260x340mm | |
| Min PCB-grootte | 50x50mm | |
| PCB-dikte | 0.46mm | |
| Transmissiehoogte | 900±50mm | |
| Vervoerrichting | Linkerzijde aan recht | |
| Vervoerssnelheid | (maximum) 1500mm/s Regelbaar | |
| Ladingswijze | Van de sectie-type het spoor vervoersgids | |
| De aanpassing van de spoorbreedte | Automatisch | |
| Communicatie interface | SMEMA | |
| PCB-het plaatsen | Inrichtingen het plaatsen | |
| Het plukken systeem | De vacuümzuiging verbetert | |
| Het snijden spindel/snelheid | 60.000 t/min/min, het merk van Duitsland (optionnal 100.000 t/min/min, het merk van Duitsland) | |
| Koeltype | Zelf gekoeld type | |
| Automatische hulpmiddelverandering | facultatief | |
| De controle van het onderbrekingsmes | Ja | |
| Het scheiden van snelheid | 5-100mm/s | |
| Scherpe nauwkeurigheid | ±0.05mm | |
| Malenuitrusting | φ0.8~φ3.0 rechterkantratation, het staal van het steelwolfram | |
| Herhaal het plaatsen nauwkeurigheid | ±0.1mm | |
| Gecoördineerde bewegende snelheid | 1000mm/s | |
| Uit plaattype | ESD riemvervoer/de forwardrding eenheid van het partijpaneel | |
| Afvalinzameling | De inzameling van de afvalkast | |
| Procedure het programing | GERBER-het programma van /editing van de tekeningsinvoer door visueel systeem | |
| Luchtlevering | 5-8 kg/cm ³ | |
| Voeding | AC380V, 50/60Hz, 3KW | |
| Machinegrootte | 1500x850x1600 mm | |
| Gewicht |
Appro. 800kg
|
|
Machinegrootte
Details
Het stofcollector van de bodemgrootte.
Uitstekend CCD-systeem met weergavecamera, moritex lens en meting - niveau lichtbron, om machinekaliberbepaling te steunen,
compensatie en het plaatsen, met grote stabiliteit en anti-distrubancecapaciteit.
Klem van de Omniponent de vacuümzuiging voor het plukken, het plaatsen, het leegmaken, en productie.
Het samengestelde het leegmaken systeem, gebruikte de ESD antistaic riem om het gescheiden product aan de hoogste kant te vervoeren, en de verspiller wordt met deze methode vervoerd aan de bodemkant, sparen veel ruimte.
