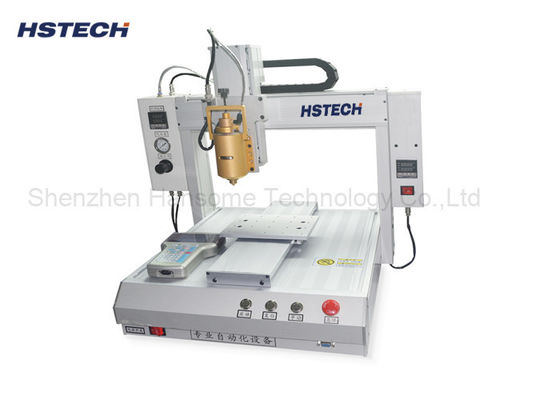

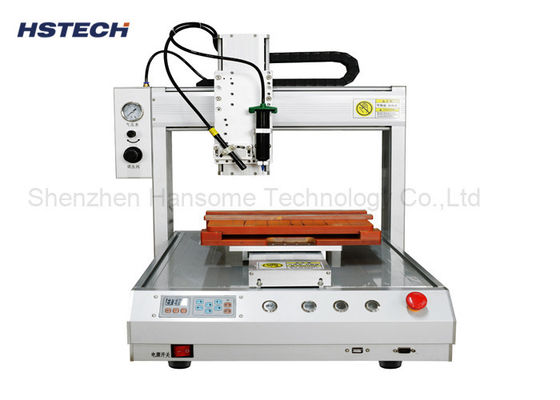

Eenplatform 3Axis Automatische lijmverspreidingsmachine / lijmverspreider
Toepassing
Vooral gebruikt in: sensoren, relais, stroomadapters, elektronisch speelgoed, sounders, elektronische componenten, huishoudelijke apparaten, computers,
handwerk, spoelen, knoppenproducten, luidsprekers, luidsprekerpakketten, batterijen voor mobiele telefoons, PCB-binding, COB, IC, PDA, LCD-verzegeling,
Verpakking van hardwareonderdelen, kwantitatieve vloeistofvulling, chipbinding, coating van auto-machineonderdelen, mechanische afdichtingen, enz.
Specificatie
Model |
HS-D331 |
Stroomvoorziening |
110V/220V 50-60Hz 350W |
Kleefstofmengverhouding |
11-10:1/Aangepast |
Verspreidingssnelheid |
10-150g/5s ((gebaseerd op een lijmverhouding van 1: 1) |
Precieze afgifte |
Lijmhoeveelheid ± 1%, Lijmhoeveelheid ± 1% |
Werkbereik X/Y/Z |
500*300*300*100mm ((Z-as kan worden gedraaid) |
XYZ snelheid |
Maximaal 300 mm/s (op bestelling gemaakt 800 mm/s) |
Aandrijfsysteem |
Stapmotor + timinggordel |
Herhaalbaarheid |
±0,02 mm |
Patroon |
Lijnen, cirkels, bogen, continue paden, 3D lineaire interpolatie |
Precisie van de potten |
Hoeveelheid ± 1%, verhouding: ± 1% |
Programmeren |
Onderwijs hanger |
Controle |
PLC's |
Leekbestendige functie |
Valve met vacuümapparaat |
Bestand Momery |
De handheld box heeft 256 MB RAM, en de offline kaart heeft 32 MB RAM. |
Documentondersteuning |
CAD, CorelDRAW |
Gewicht |
35 kg |
Afmeting ((L*W*H) |
516*585*645 mm |
Mechanische eigenschappen
1. PC computer LCD-scherm werking, eenvoudig te programmeren, gemakkelijk te leren en te begrijpen;
2Het heeft de functie van tekenpunten, lijnen, gezichten, bogen, cirkels en een voortdurend tween van onregelmatige curve.
het realiseren van een niet-vlakkelijke 3D-baan;
3De grootte van de lijm, de snelheid van de lijm, de tijd van afgifte en de tijd van stopzetting van de lijm
e kunnen allemaal worden geparameteriseerd;
4. Met de speciale dispensing controller, de lijm output is stabiel, de lijm is schoon en de lijm is niet
lekken;
5. snel punten maken, lijnen trekken en cirkels tekenen in de binnen-, buiten-, verticale oppervlakte, splitsing en bolvormige oppervlakte
het productoppervlak;
6- volgens de behoeften van de klant, kan het worden uitgerust met armaturen, lijmgeweren, controllers, verwarming
temperatuurregelaars, enz.
7Optioneel 1-4 hoofd dispensing apparaat, meerdere lijm pistolen tegelijkertijd om de werk efficiëntie te verdubbelen
cy;
8De software heeft functies zoals regionaal weergeven, vertaalrotatie, enz.
9- Trapezoïdale versnelling en vertraging, snelheidsvoorskou, micro-lijninterpolatie en andere technologieën.
- de onderwijs- en beroepsopleidingen;
10Configureer een snelle, geruisloze Japanse stapmotor met precieze positionering, snelle reactie,
stabiele prestaties en een lange levensduur.
