PC-van de het Deegmachine van het Controlesoldeersel van de de Stencilprinter van SMT Automatische de Breedteaanpassing

Productdetails:

Plaats van herkomst:	China
Merknaam:	GKG
Certificering:	CE,TUV,ROHS
Modelnummer:	GSE

Betalen & Verzenden Algemene voorwaarden:

Min. bestelaantal:	1 set
Prijs:	Negotiation
Verpakking Details:	Houten pakket
Levertijd:	7-15 dagen
Betalingscondities:	T / T, Western Union, MoneyGram
Levering vermogen:	100 sets per maand

Contact

Gedetailleerde productomschrijving

Productnaam:	Automatische stensilprinter	Andere Naam:	De Drukmachine van het soldeerseldeeg
PCB-grootte:	50x50~400x340mm	Vervoerhoogte:	900±40mm
PCB-dikte:	0.4~6mm	I/O-interface:	SMEMA
Hoog licht:	De Opwarmingsmachine van het soldeerseldeeg , De Controle Juiste Machine van het soldeerseldeeg

SMT Stensil Printer Solder Paste Stensil Printing Machine Breedte aanpassing

Specificatie

Model	GSE
Stenselgrootte	370x370mm ((min grootte)
	737x737mm (maximale afmeting)
	20-40 mm ((dikte)
Maximale PCB-grootte	400x340 mm
Min PCB-grootte	50x50 mm
PCB-dikte	0.4-6 mm
PCB-vervorming	max 1% PCB-diagonale
Transporthoogte	900 ± 40 mm
Vervoerrichting	L-R, R-L.
Transportsnelheid	max 1500 mm/s, kan worden ingesteld
Vervoermethode	Eén fase
Wldth-aanpassing	automatisch
I/O-interface	SMEMA
PCB-positionering (ondersteuningsmethode)	Magnetische pen/steunblok/opwaarts-naar beneden tafel
PCB-clampsysteem	Gepatenteerd over de bovenste klem/zijklem
Afdrukkop	Twee onafhankelijke gemotoriseerde drukkoppen
Druk van de squeegee	0.5 tot 10 kg (programmabeheer)
Afdruksnelheid	6-200 mm/sec
Afdrukmodus	Eén / Twee keer
Typ van de spuitmachine	Rubber / staal Squeegee Blade ((Hoek 45°/55°/60°)
Reinigingssysteem	Versterkte vacuümabsorptie, droog, nat, vacuüm drie modi
CCD FOV	8x6 mm
Machinaal instelbereik	X: ± 3 mm, Y: ± 7 mm, θ: ± 2°
Visie	Zoek naar boven/laag optische structuur/CCD/geometrie Patroon-match

Specificatie van de gehele machine

Herhalingspositie nauwkeurigheid	±0,01 mm
Accuraatheid van het drukwerk	± 0,025 mm
Cyclustijd	< 8 sec
Productwisseling	oud: < 3 minuten, nieuw: < 5 minuten
Luchtvoorziening	4 tot en met 6 kg v/cm
Stroomvoorziening	AC:220±10%,50/60HZ, 2,5 kW
Controlemethode	PC's
Operatiesysteem	Windows XP/Win7
Afmetingen van de machine	1158 ((L) x 1362 ((W) x 1463 (H) mm
Gewicht van de machine	Ongeveer 1000 kg.

Kenmerken

1Het is stabiel en gemakkelijk aan te passen, het kan de pin jacking hoogte van PCB met verschillende dikte snel aanpassen.

2, Reinigingssysteem: GKG-reinigingssysteem met drie reinigingsmethoden: droogreiniging, natreiniging, vacuüm.

Het kan ook handmatig worden gereinigd als de klant geen automatische reiniging hoeft te gebruiken om de reinigingstijd te verkorten en de productie-efficiëntie te verbeteren.Het nieuwe veegsysteem zorgt voor volledig contact met het stensil, verhoogde vacuümzuiging kan effectief verwijderen van de resterende pasta

in het maaswerk, waardoor een effectieve automatische reinigingsfunctie kan worden bereikt.

de servomotor zelfstandig te bewegen om de belasting te verminderen en de snelheid en nauwkeurigheid van de machine te verbeteren.

3Met behulp van een uniform ringlicht en een hoge helderheid coaxieel licht, met een promissie helderheid aanpassing functie,dan kunnen alle soorten van Mark punten goed worden herkend (inclusief de ruige mark punten)Met een GKG-patenteerd wiskundig model kan een hoge nauwkeurigheid worden gewaarborgd.

4, Hoog aanpassingsvermogen stalen mesh frame klem systeem. in staat om allerlei soorten grootte scherm frames te printen, en snel veranderen modulaire

productielijn.

5, met behulp van Windows XP/win7 bedieningsinterface, met een goede mens-machine dialoogfunctie,en gemakkelijk voor de operator snel vertrouwd met de werking vooral bij het doen van navigatie effect van het programmeren bestand. gemakkelijk te schakelen Chinese/Engelse interface, met operation log, fout record / fout zelf-diagnose / fout analyse prompt / licht alarm en andere functies.

6, 2D-test en analyse van de kwaliteit van het drukwerk, in staat om verschuivingen, onvoldoende pasta, ontbrekende en overbruggende en andere defecten te inspecteren om de drukkwaliteit te waarborgen.

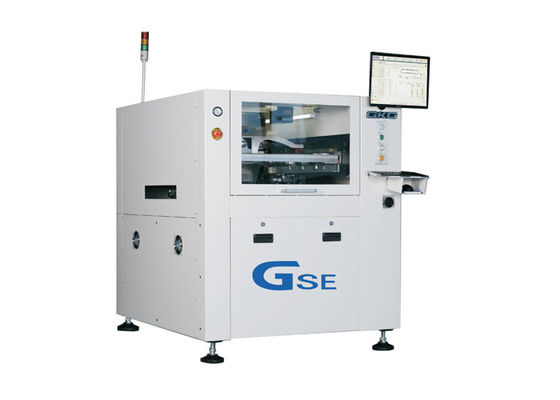

PC-van de het Deegmachine van het Controlesoldeersel van de de Stencilprinter van SMT Automatische de Breedteaanpassing 0
