Name: 0.46mm van het het Soldeerseldeeg van PCB GKG SMT de Stencilprinter met Druppel het Schoonmaken Functie
Brand: GKG
SKU: GT++
Rating: 4.7 (178 reviews)

Thuis Producten de machine van het soldeerseldeeg

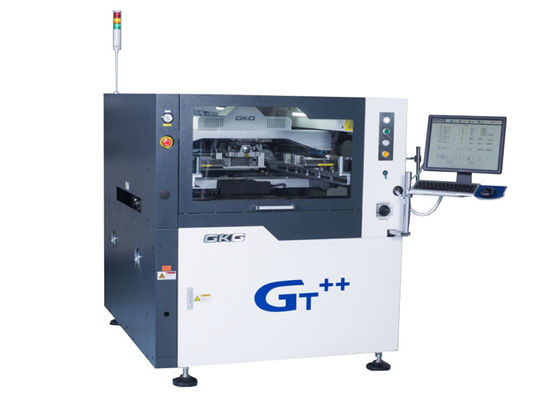

0.46mm van het het Soldeerseldeeg van PCB GKG SMT de Stencilprinter met Druppel het Schoonmaken Functie

Productdetails:

Plaats van herkomst:	China
Merknaam:	GKG
Certificering:	CE,TUV,ROHS
Modelnummer:	GT++

Betalen & Verzenden Algemene voorwaarden:

Min. bestelaantal:	1 set
Prijs:	Negotiation
Verpakking Details:	Houten pakket
Levertijd:	7-15 dagen
Betalingscondities:	T / T, Western Union, MoneyGram
Levering vermogen:	100 sets per maand

Contact

Gedetailleerde productomschrijving

Productnaam:	De automatische Machine van de Stencildruk	Andere Naam:	Automatische de Drukmachine van het Soldeerseldeeg
PCB-grootte:	50x50~510x510mm	Vervoerhoogte:	900±40mm
Luchtdruk:	46kgf/cm ³	PCB-dikte:	0.46mm
Maximum raadsgewicht:	5Kg	Machinegewicht:	1000kg
Hoog licht:	De Opwarmingsmachine van het soldeerseldeeg , De Controle Juiste Machine van het soldeerseldeeg

Van het het Soldeerseldeeg van GKG SMT de Machine van de de Stencildruk met Druppel het Schoonmaken Functie

Inleiding

De van het het soldeerseldeeg van G9+ Automatische de drukmachine is een high-end machine voor SMT-high-end toepassing, is de breedte van GT++ BTB slechts 2830mm, kan aan het vereiste van het drukproces van 03015,2025 volkomen voldoen werpt, hoge precisie en hoge snelheid.

Specificatie

Model	GT++
Maximum PCB-Grootte	510x510mm
Min PCB-grootte	50x50mm
PCB-dikte	0.46mm
Maximum raadsgewicht	5kg
Vervoerhoogte	900±40mm
Het hiaat van de raadsrand	2.5mm
Raadshoogte	23mm
Vervoerrichting	L-R, R-L
Vervoersnelheid	maximum 1500mm/s, programmacontrole
Vervoermethode	Één stadium
PCB-het plaatsen (steunmethode)	Magnetische speld/steunblok/auto omhoog-onderaan lijst
PCB-het vastklemmen systeem	Gepatenteerd over het hoogste vastklemmen
	Het zij vastklemmen
	Adsorptiefunctie
Druk onverwacht-weg	020mm
Drukwijze	één/tweemaal
Druksnelheid	10-200mm/sec
Drukwijze	Één /Twice
Rubberschuivertype	Rubber/steel-Rubberschuiverblad (Hoek 45°/55°/60°)
Drukdruk	0.5-10kg
Malplaatje fram grootte	470370mm~737737mm (20-40thickness)
Schoonmakend Systeem	Hangt van regentype schoonmakend systeem neer
	Droge, natte vacuüm drie wijzen
	Afwisselend schoonmakend
CCD-GEZICHTSVELD	10x8mm
Fiduciaire tekentypes	Standaard Fiduciaire tekenvorm
	Stootkussen
	Gat
Camerasysteem	Kijk up/down-opticastructuur
	De digitale camera van CCD
	De gelijke van het meetkundepatroon

Machineprestaties

Model	GT++
Herhaal positienauwkeurigheid	± 12.5um@6, CPK≥2.0
Druknauwkeurigheid	± 18um@6, CPK≥2.0
Drukcyclusduur	<7.5 seconde
Gebaseerd op het derde partijproefsysteem (CTQ) verifieer de daadwerkelijke de drukpositie van het soldeerseldeeg precisie herhaalt

Gehele Machinespecificatie

Voeding	AC: 220±10%, 50/60HZ, 3.0KW
Luchtdruk	4~6 kgf/cm ²
Luchtconsumptie	rond 5L/min
Werkende temperatuur	-20℃~+45℃
Werkende vochtigheid	30%~60%
Machineafmetingen (zonder torenlicht)	1240 (L) x 1410 (W) x 1500 (H) mm
Machinegewicht	Ong.: rond 1100Kg

Eigenschappen

1, het digitale systeem van CCD, bedraagt nieuw optisch wegsysteem, eenvormige cirkel lichte en hoge helderheid van coaxiale lichtbron. Met zowel lichtbronsysteem, kan de helderheid aan een oneindige lus aangepast worden, kan het toestaan van verschillend marktpunt gemakkelijk zijn erkent (met inbegrip van ongelijk tekenpunt) zoals vertinning, verkoperen, zilveren plateren, het hete lucht solderen, FPC en diverse soorten verschillende PCB-kleur.

2, de dikteaanpassing van Hoge precisiepcb, uiterst betrouwbare structuur met stabiele X-Y beweging. De handaanpassing maakt tot het een wind om verschillende PCB-dikte aan te passen.

3, het plaatsende systeem van het Gidsspoor, de nieuwe van het het spoorverbod van de Patroongids afneembare, programmeerbare flexibele zijklem, specifiek voor FPC, PCB-warpage, voeren een uniek het vastklemmen plaatapparaat uit. Door software programmering kan zich onaangetaste PCB-pickness uit automatisch uitrekken en terugtrekken.

4, het Nieuwe innovatieve ontwerp van de rubberschuiverstructuur, keuren een uitvoerig rubberschuiversysteem goed dat stabiliteit en lange levensduur verbetert.

5, Hoge snelheidsstencil het schoonmaken, naar beneden het uitdelen schoonmakende structuur verhinderen met succes het belemmerde openen (die altijd de worteloorzaak voor het ondoeltreffende schoonmaken) is plaats te vinden. De lengte van oplosbare dispensedcan is ook easilyamended met softwarecontrole.

6, Nieuwe multifunctionele interface, eenvoud, begrijpen duidelijk, vriendschappelijke gebruiker. Daadwerkelijke temperatuur en vochtigheidsmonitorfunctie.
