Plaats van herkomst: | China |
Merknaam: | HSTECH |
Certificering: | CE |
Modelnummer: | Hs-S331R |
Min. bestelaantal: | 1 set |
---|---|
Prijs: | 2900~4000USD/set |
Verpakking Details: | Houten pakket, met binnen schuim |
Levertijd: | 5 ~ 7 Werkdagen |
Betalingscondities: | D/P, T/T, Western Union, MoneyGram |
Levering vermogen: | 200 stuks per maand |
Productnaam: | Automatische soldeermachine voor het bureau | Andere Naam: | Automatische Solderende Robot |
---|---|---|---|
Werkend Platform: | Enige post | Soldeerpunt: | Enig Uiteinde |
Bewegingsas: | as 4 | Voltage: | AC220V/110V |
Gebruik: | PCB Soldeing, Lassen, Kringsraad het solderen | Gewicht: | 60kg |
Hoog licht: | auto solderen machine,geautomatiseerde apparatuur solderen |

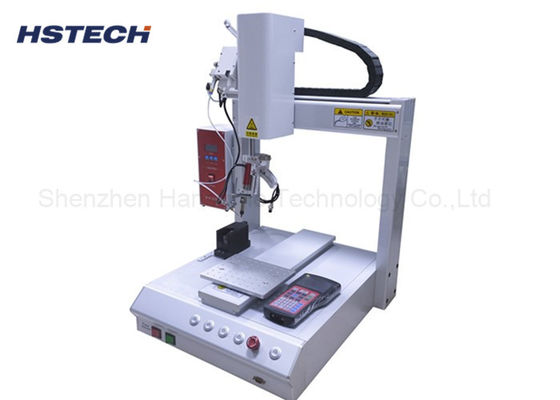

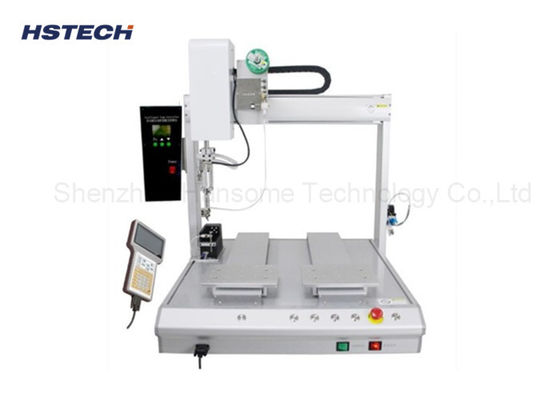

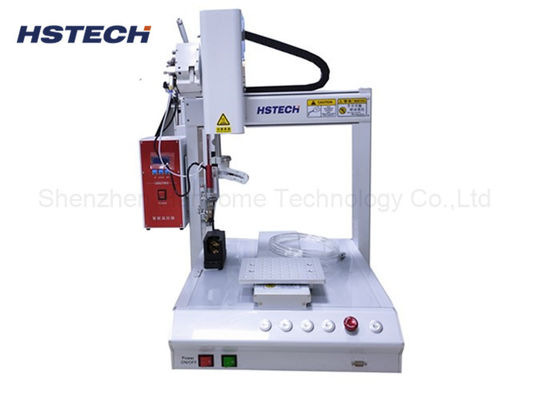

Automatische werking Hiwin Guide Timing Belt CAD File Import PCB soldeermachine
Inleiding
Deze automatische soldeermachine is een desktop X / Y / Z as bewegende systeem, plus de soldeer top rotatie, dus we noemden het 4 as autoamtic soldeermachine,De machine neemt de luchtdruk en elektriciteit aangedreven, door de handmatige programmering van de soldeerpunten, dan bereiken de autoamtic werking.De machine wordt voornamelijk gebruikt in de elektronica-industrie om blind te solderen, wat bij reflow soldering en golf soldering niet kan.Het is vooral geschikt voor gemengde schakelplaten, warmtegevoelige componenten en gevoelige apparaten in het SMT-back-endproces, ook veel gebruikt in PCB-solderdraad, oplaadstok, soldering,aansluiting, DC-terminal, LED-strookverlichtingssoldering en andere gebieden.
Kenmerken
1, 4Axis werken, X / Y / Z en R rotatie bewegen, bereiken veel hoek soldering doel.
2, Het soldeerstalen zonder stikstof, zeer veilig en milieubeschermend,
3De soldeerkop kan in meerdere richtingen worden aangepast, waardoor het PCB en de componenten tegen beschadiging kunnen worden beschermd.
4,Gebruik de ijzeren kop als basispunt om de sleutelpositie van het product uit te lijnen, druk op de enter-toets, het programma genereert automatisch dit punt in het systeem,dan het instellen van de gegevens over het punt en zo verder.
5Met behulp van hoge precisieStepmotor en timinggordel aangedreven systeem, en geavanceerde bewegingsbesturingsalgoritmen om de nauwkeurigheid en herhaalbaarheid van de bewegingspositionering effectief te verbeteren.
6, De machine met automatische reinigingsfunctie, die de soldeerverwerking stabieler kan maken en de levensduur van het soldeer ijzer kan verlengen.
7Met de handheld LCD-onderwijshanger is de programmering eenvoudig en gemakkelijk te leren.
Specificatie
Model | HS-S331R |
Spanning | AC110V/220V,50/60Hz |
Werkbereik X/Y/Z | 300*300*100 mm |
R-as | 360 graden |
X/Y/Z bewegende snelheid | max 300 mm/s |
aangedreven systeem | Stapmotor, timinggordel. |
Lineaire gids | Taiwan merk hoge precisie gids |
Herhalingsnauwkeurigheid | ±0,02 mm |
Programmeren | Leerhanger |
Controlesysteem | Controlepaneel |
Programmaopslag |
Het kan duizend sets verwerkingsgegevens opslaan en een enkele
Verwerkingsbestand kan tot 3M opslagruimte in beslag nemen
(vijfduizend verwerkingspunten)
|
Bewaarruimte voor bestanden |
Handheld box 256M, offline kaart 32M, enkel procesbestand tot
3M opslagruimte (100.000 verwerkingspunten)
|
Reiniging van ijzeren tin | Luchtreiniging/pneumatische |
Externe interface | USB+RS232 |
Soldeermethode | punt-/treklosing |
Gewicht | 48 kg |
Afmetingen van de machine |
520*585*800 mm |
