| Plaats van herkomst: | China |
| Merknaam: | HSTECH |
| Certificering: | CE |
| Modelnummer: | Rm-F318 |
| Min. bestelaantal: | 1 set |
|---|---|
| Prijs: | Negotiable |
| Verpakking Details: | Houten pakket |
| Levertijd: | 1 maand |
| Betalingscondities: | D/P, T/T, Western Union, MoneyGram |
| Levering vermogen: | 20 sets per maand |
| Productnaam: | Single Platform PCBA Router machine | Platform: | Kies uit |
|---|---|---|---|
| Routing kit: | malensnijder | Werkend Platform: | 350*400mm |
| aangedreven motor: | Servomotor | Voltage: | AC380V |
| Machineafmeting: | 740*835*1240mm ((L*W*H) | ||
| Hoog licht: | PCB CNC Router,pcbasnijmachine |
||

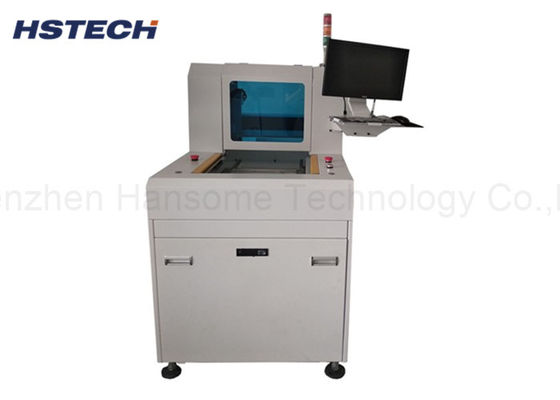

Eénplatform Kleine Rat Bite Automatic PCB Depaneling Routing Machine
Invoering van de machine
Deze single platform autoamtic PCB router machine is een kosteneffectieve PCB router, klein, spaar veel ruimte, geschikt voor kleine fabrieken.
Deze machine heeft alle functies en is ook uitgerust met een stofverzamelaar.
Werkingsbeginsel
Gebruik de pc om te programmeren, en de high speed freesmachine werkt volgens de programma's.
Voordelen ten opzichte van traditionele PCB-separatoren
1De PCB's zijn goed beschermd, waardoor de blikbreuk en de schade aan het onderdeel door handmatig buigen voorkomen worden.
2, Ultra lage krachtspanning, vermijdt de spanning die mechanisch wordt veroorzaakt door het gebruik van stoten of buigen.
3, Geschikt voor het snijden van alle soorten krom PCB-panelen.
Hoofdkenmerken
1, max. 40000 t/min. hogesnelheidsroutingspindel.
2, Chinees en Engels bedieningstaal selectie control panel.
3, Windows-operatie, handmatige locatie of import van bestanden.
4, CCD-detectie.
5, inclusief externe stofverzamelaar.
6, Geschikt voor het scheiden van alle soorten Curve PCB.
Verwijdering
| Model | RM-F318 | ||
| Structuur | Eén spin, één platform. | ||
| Machina Grootte ((mm) | 740*835*1240 mm | ||
| Bruto gewicht | 550 kg | ||
| Afmeting van de stofverzamelaar ((mm) | 700*600*1200 mm | ||
| Methode voor stofverzameling | Onderste collectie | ||
| Grootte van het werkplatform | 350*400 mm | ||
| PCB-positionering | Bevestigingen, functionele vingers | ||
| Voersysteem | X/Y/Z-as aangedreven door servomotor,W-as aangedreven door driefasige motorfrequentiestoorner | ||
| Routing Spindle | Max. 40000 tpm | ||
| Snij snelheid | 1-100 mm/s | ||
| Snijnauwkeurigheid | ± 0,05 mm | ||
| Herhalingsnauwkeurigheid | ±0,02 mm | ||
| Bewegingssnelheid van de as | 800 mm/s | ||
| Z-as systeem | Schroef aangedreven, dubbele gids | ||
| Routerkit | Freesmachine,φ0,8~φ3,0 links draaien,Shank Wolframstaal | ||
| Beheersing van de levensduur van het gereedschap | Beheersprogramma voor software | ||
| Stofverzamelaar | 2.2Kw,380V | ||
| Stofverzamelaar luchtdruk | 4-6 kg/cm3 | ||
| Programmeren | Online programmering | ||
| Bewerkingsfunctie | Een rechte lijn, een curve, een cirkel, een boog | ||
| Veiligheidsdeur | Handdeur | ||
| Foutwaarschuwing | - Ja, dat klopt. | ||
| Programmmethode | Zelfprogrammering, camera bediend door toetsenbord en muis | ||
Specificatie van de stofverzamelaar
| Grootte | 700*600*1200 mm |
| Kracht | 2.2 kW, 3 pk, AC380V |
| Geluid | < 200 dB |
| Grootte van de luchtin/uit | 6 inch/8 inch |
| Stroomdraad | Vijf maal twee.5² |
| Filter | 16 stuks |

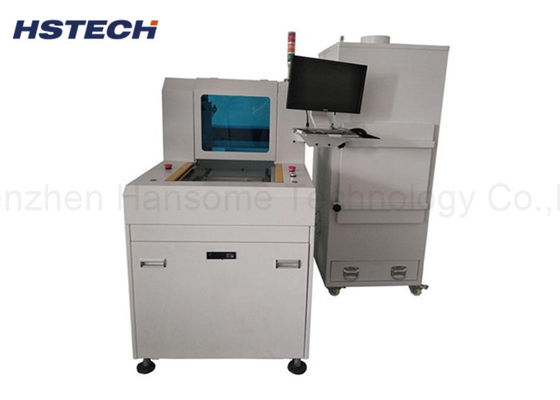

Detail van de machine
