Dubbele van de de Routermachine van Platformpcb van de het Stofcollector het Malensnijder die Uitrusting verpletteren

Dubbele van de de Routermachine van Platformpcb van de het Stofcollector het Malensnijder die Uitrusting verpletteren

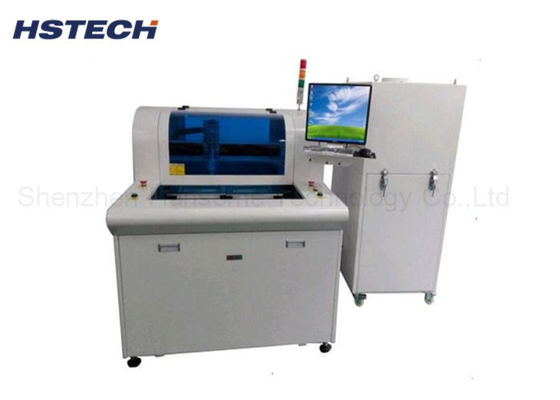

Dubbele van de de Routermachine van Platformpcb van de het Stofcollector het Malensnijder die Uitrusting verpletteren Dubbele van de de Routermachine van Platformpcb van de het Stofcollector het Malensnijder die Uitrusting verpletteren

Grote Afbeelding :  Dubbele van de de Routermachine van Platformpcb van de het Stofcollector het Malensnijder die Uitrusting verpletteren

Productdetails:
Plaats van herkomst: China
Merknaam: HSTECH
Certificering: CE
Modelnummer: Rm-F328
Betalen & Verzenden Algemene voorwaarden:
Min. bestelaantal: 1 set
Prijs: Negotiable
Verpakking Details: Houten pakket
Levertijd: 1 maand
Betalingscondities: D/P, T/T, Western Union, MoneyGram
Levering vermogen: 20 sets per maand
Gedetailleerde productomschrijving
Productnaam: Single Platform PCBA Router machine Platform: Dubbel
Routing kit: malensnijder Werkend Platform: 350*650mm
aangedreven motor: Servomotor Voltage: AC380V
Machineafmeting: 1220*1400*1300mm Gewicht: 750kg
Hoog licht:

PCB CNC Router

,

pcbasnijmachine

Fresser Routing Kit Double Platform Dust Collector PCB Router Machine

Invoering van de machine



Dit apparaat neemt een freesmachine om een meervoudig verbonden pcb-bord te splitsen volgens een vooraf geprogrammeerd pad op hoge snelheid.verbetert de kwaliteit van het product en vermindert het afvalpercentageDeze machine heeft een mens-machine interface met WindowsXP besturingssysteem, een eenvoudig en gebruiksvriendelijk interfaceontwerp, automatisch snijpadcorrectie systeem,high pixel CCD programma Productie en blokprogramma en eenstapsprogrammabewerking en -wijziging, kan de interactieve PCB-laad- en losmachine van de twee platforms de wachttijd van de machine effectief verkorten, waardoor de ideale productie-efficiëntie wordt bereikt.


Hoofdkenmerken



1, Uitgerust met een CCD-vergrotingslens met hoge pixels, hulpprogramma-onderwijs- en bewerkingsfuncties, verbeterde nauwkeurigheid en precisie en hogere resolutiebeelden.


2, Automatisch MARK punt positionering en correctie systeem. Het bewegende pad heeft real-time weergave en gesimuleerde router tracking. Het display is duidelijk op een oogopslag.De automatische uitlijning correctie functie heeft een hogere snijnauwkeurigheidZolang het PCB binnen 3 mm afwijkt, kan machine vision automatische routing uitvoeren.De kalibratie ontspant de nauwkeurigheidsvereisten van de bediener bij het plaatsen van het bord en verbetert de werkingsdoeltreffendheid sterk.


3, het kopiëren van de linker- en rechterwerktafel van het programma, blokkopiëren, weergeven, multi-hoek verbinding bord kopiëren, één-stap tracking wijziging functie,en blokbewerking wijziging functie nauwkeurig vereenvoudigen van de programma productietijd en verbeteren van de bewerkings-efficiëntie.


4, De stofzuiger van geïmporteerde ventilator met een hoog vermogen en het apparaat voor de statische eliminatie van 10 V met een hoog spanningsniveau hebben een ideaal stofzuig-effect en minder lawaai.

5Na het snijden van een bepaalde afstand, zal het automatisch opstijgen en vallen naar de positie van een ander ongesneden lem.De op en neer afstand en frequentie kan worden ingesteld volgens de lengte van het lemmet om de levensduur van de cutter te verlengen.

6De deuren worden op twee manieren geopend: noodstop en 50% vertraging voor verschillende klanten.Noodstop is om ongevallen tijdens de verwerking te voorkomen en een veilige inspectie-operatieomgeving te biedenDe vertraging van 50% is bedoeld om de programmeur te vergemakkelijken het bewerkingsproces te controleren wanneer het programma wordt uitgevoerd.

7, wordt het PCB-substraat geplaatst door middel van tweefasige continue schuifbewerking om de wachttijd te verminderen en de productie te verhogen.


Verwijdering



Model RM-F328
Structuur Eén spindel, dubbel platform
Machina Grootte ((mm) 1220*1400*1300mm
Bruto gewicht 750 kg
Afmeting van de stofverzamelaar ((mm) 780*650*1600 mm
Methode voor stofverzameling Onderste collectie
Grootte van het werkplatform 350*650 mm
PCB-positionering Bevestigingen, functionele vingers
Voersysteem X/Y/Z-as aangedreven door servomotor,W-as aangedreven door driefasige motorfrequentiestoorner
Routing Spindle Maximaal 60000 tpm
Snij snelheid 1-100 mm/s
Snijnauwkeurigheid ± 0,05 mm
Herhalingsnauwkeurigheid ±0,02 mm
Bewegingssnelheid van de as 800 mm/s
Z-as systeem Schroef aangedreven, dubbele gids
Routerkit Freesmachine,φ0,8~φ3,0 links draaien,Shank Wolframstaal
Beheersing van de levensduur van het gereedschap Beheersprogramma voor software
Stofverzamelaar 2.2Kw,380V
Stofverzamelaar luchtdruk 4-6 kg/cm3
Programmeren Online programmering
Bewerkingsfunctie Een rechte lijn, een curve, een cirkel, een boog
Veiligheidsdeur Handdeur
Foutwaarschuwing - Ja, dat klopt.
Programmmethode Zelfprogrammering, camera bediend door toetsenbord en muis





Specificatie van de stofverzamelaar



Grootte 780*650*1600 mm
Kracht 2.2 kW, 3 pk, AC380V
Geluid < 200 dB
Grootte van de luchtin/uit 6 inch/8 inch
Stroomdraad Vijf maal twee.5²
Filter 16 stuks



Detail van de machine

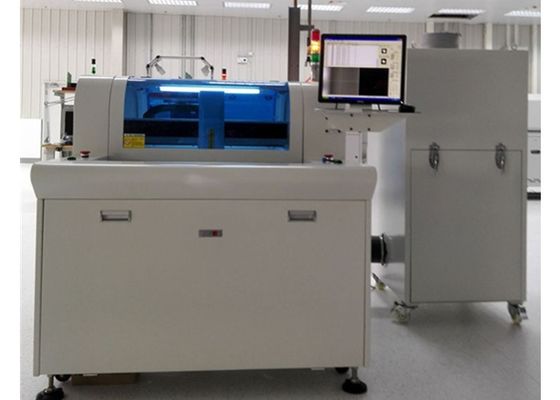

Dubbele van de de Routermachine van Platformpcb van de het Stofcollector het Malensnijder die Uitrusting verpletteren 0
