Plaats van herkomst: | China |
Merknaam: | HSTECH |
Certificering: | CE |
Modelnummer: | HS-LD330 |
Min. bestelaantal: | 1 set |
---|---|
Prijs: | Negotiable |
Verpakking Details: | Houten pakket |
Levertijd: | 7 ~ 9 werkdagen |
Betalingscondities: | T/T, Western Union, MoneyGram |
Levering vermogen: | 100 Reeksen per Maand |
Productnaam: | 90 graden L-type PCB-ontlader | Garantie: | 1 jaar |
---|---|---|---|
Controle: | Touchscreen | PLC: | Mitsubishi |
Relaismerk: | Schneider | optoelectronic schakelaar: | Omron |
Materiaal: | Aluminiumlegering | Voorwaarde: | nieuw |
Dikte: | 0.64.0mm | signaal: | SMEMA |
Toepassing: | Elektronische Assemblage | Kleur: | Zilver |
Controlesysteem: | PLC | OEM/ODM: | Beschikbaar |
Energieverbruik: | 200w | stroomvoorziening: | AC220V |
Luchtdruk: | 4-6bar | Versnelling: | 200-300pcs/min |
Type: | Automatisch | Gewicht: | 220/240 kg |

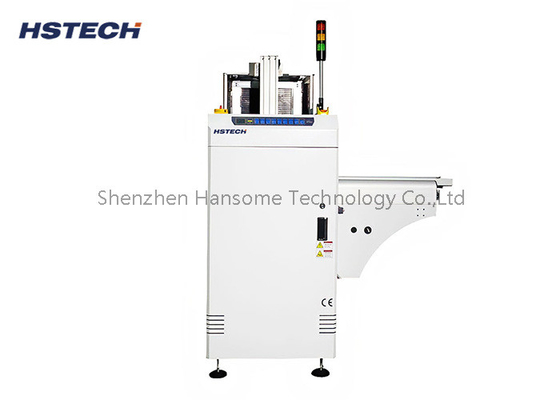

Hoge snelheid intelligente SMT-productielijn Automatische 90 graden L-type pcb-ontladingsmachine
- Ik weet het niet.Technische details
Functie | Deze eenheid wordt gebruikt voor het laden van de PCB's en het transport van de PCB's op de SMT-productielijn. |
Transporthoogte | 910±30 mm |
PCB-laadtijd | Ongeveer 6 seconden. |
Tijd voor het vervangen van het magazijn | Ongeveer 30 seconden. |
Transportrichting | L~R, of R~L |
Operatie | Frontoperatie |
Vaste kant van het spoor | Voorzijde ((of specificeren) |
Stroomvoorziening | 220V,50/60Hz,±10% |
Luchtdruk | 4-6 bar |
PCB-dikte | Min 0,4 mm |
Magazin qty | Boven: 1 pc, beneden: 2 pc |
Selectie van de toonhoogte | 1-4 ((10 mm afstand) |
Versnelling van het transportband | 0.5-20M/min of op maat |
Signaal | SMEMA |
Specificatie
Model | HS-LD330 |
Efficiënte PCB-lengte | 50*50~455*330 mm |
Machinaal formaat ((L*W*H) | 900*1223*1450 mm |
Maatwerkgrootte | 460*400*563 mm |
Gewicht | 220 kg |
Kenmerken
1- Moduleontwerp.
2Stabiliteit verbeterd door robuust ontwerp.
3Economisch ontwerp arm test.
4- Een gladde en parallelle breedte aanpassing.
5- Drie magazine rekken applicatie.
6Boven- en onderste pneumatische klemmen voor het magazijnrek.
7Er is geen garantie voor PCB-breuk tijdens het laden en lossen.
8. SMEMA compatibel.
Machinaal tekenen
Toepassing
Deze eenheid wordt gebruikt voor het laden van de PCB's en het transport van de PCB's op de SMT-productielijn.
