Plaats van herkomst: | China |
Merknaam: | HSTECH |
Certificering: | CE |
Modelnummer: | HS-S5331R |
Min. bestelaantal: | 1 set |
---|---|
Prijs: | Negotiable |
Verpakking Details: | Houten pakket |
Levertijd: | 7 ~ 9 werkdagen |
Betalingscondities: | T/T, Western Union, MoneyGram |
Levering vermogen: | 100 Reeksen per Maand |
Productnaam: | Automatische soldeerrobot met 5 assen | Garantie: | 1 jaar |
---|---|---|---|
Controle: | Touchscreen | PLC: | Mitsubishi |
Relaismerk: | Schneider | optoelectronic schakelaar: | Omron |
Materiaal: | Aluminiumlegering | Voorwaarde: | nieuw |
Dikte: | 0.6-4.0 mm | signaal: | SMEMA |
Toepassing: | Elektronische Assemblage | Kleur: | Zilver |
Controlesysteem: | PLC | OEM/ODM: | Beschikbaar |
Energieverbruik: | 200w | stroomvoorziening: | AC220V |
Luchtdruk: | 4-6bar | Versnelling: | 200-300pcs/min |
Type: | Automatisch | Gewicht: | 220/240 kg |

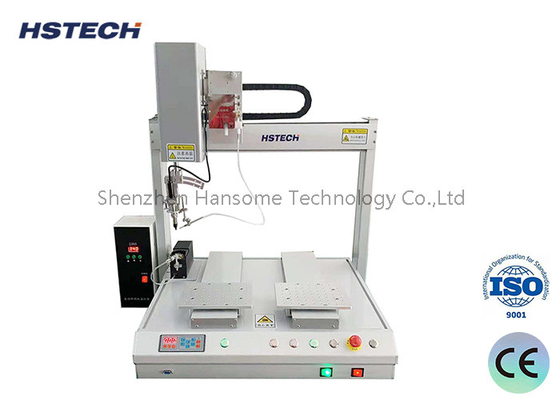

Hoogprecisie-soldeermachine voor de elektronica-industrie 5 As Automatische soldeerrobot
Inleiding tot de machine
Deze automatische soldeermachine noemen we een 5-assige soldeermachine, gebaseerd op een 4-assige soldeerrobot en een 360 graden rotatie R-as, dus het heeft een groter soldeerbereik.Het wordt meestal gebruikt in de elektronica-industrie om blind solderen te bereiken wat bij reflow solderen en golf solderen niet kan., Het is vooral geschikt voor gemengde schakelplaten, warmtegevoelige componenten en gevoelige apparaten in het SMT-back-endproces, ook veel gebruikt in PCB-solderdraad, oplaadstok, soldering,aansluiting, DC-terminal, LED-strookverlichtingssoldering en andere gebieden.
- Ik weet het niet.Technische details
Model | HS-S5331R |
Werkbereik X/Y1/Y2/Z | 500*300*300*100 mm |
R-as | 360° |
XYZ snelheid | Maximaal 300 mm/s |
Aandrijfsysteem | Stapmotor + timinggordel |
Herhalingsnauwkeurigheid | ±0,02 mm |
Operatiemethode | Auto's |
Programmeren | Handmatig programmeren (onderwijzende hanger) |
Controlesysteem | Permanent besturingssysteem |
Controle | Controlepaneel |
Programmaopslag | Het kan duizend sets verwerkingsgegevens opslaan en een enkel verwerkingsbestand kan tot 3M opslagruimte innemen (vijfduizend verwerkingspunten) |
Bestandsopslagruimte | Handheld box 256M, offline kaart 32M, enkelvoudig verwerkend bestand tot 3M opslagruimte (100.000 verwerkingspunten) |
Gewicht | 90 kg |
Afmeting ((L*W*H) | 716*585*800 mm |
Stroomvoorziening | 220 V 50-60 Hz |
Temperatuursysteem | 0-550°C |
Schoonmaak van ijzeren punt | Luchtreiniging/Pneumatisch |
Externe interface | USB + RS232 |
Soldeermethode | puntsoldering/treksoldering |
Werktemperatuur/vochtigheid | 5-40°C/20-90% RH |
Kenmerken
1, 5 assen solderen.
2Stepsporen.
3, verwarming en gebroken tin controle.
4, Hoogwaardige lineaire gids, zorgen voor het bewegen glad en vlak.
5, Flexibel solderen, beschikbaar voor spot solderen, drag solderen en andere functies.
6De machinearm is een privé-model aluminium legering, stabiele structuur, geen gebogen, anti-roest.
7, leren hanger programmeren, kan max 99 groepen programma's,
8, rookzuivering filtersysteem, verleng de levensduur van het soldeersel, verbeteren van de soldeerkwaliteit.
Detail van de machine
Toepassing
De automatische soldeermachine wordt voornamelijk gebruikt in de elektronica-industrie.Het wordt voornamelijk gebruikt voor procesprocessen en soldeerverwerking die moeilijk te bereiken zijn bij reflow soldering en golf solderingHet is vooral geschikt voor gemengde circuit boards, warmtegevoelige componenten en gevoelige apparaten in het SMT-back-endproces.las van de opladerplugAutomatische soldeerrobots vervangen handmatig solderen om de werkdoeltreffendheid en de kwaliteit van de soldeer te verbeteren.
Geschikt voor automotive elektronica, digitale, elektronische producten, LCD, circuit board en andere productie-industrieën, connectoren, RJ / netwerk transformatoren, kabel, FPCB las, COF las,computermoederborden, kabel, luidsprekers en motoren
