| Plaats van herkomst: | China |
| Merknaam: | HSTECH |
| Certificering: | CE |
| Modelnummer: | AR-7 |
| Min. bestelaantal: | 1 set |
|---|---|
| Prijs: | Negotiable |
| Verpakking Details: | Houten pakket |
| Levertijd: | 7 ~ 9 werkdagen |
| Betalingscondities: | T/T, Western Union, MoneyGram |
| Levering vermogen: | 100 Reeksen per Maand |
| Productnaam: | Kleine offline pcb-router | garantie: | 1 jaar |
|---|---|---|---|
| Controle: | Touchscreen | PLC: | Mitsubishi |
| Relaismerk: | Schneider | optoelectronic schakelaar: | Omron |
| Materiaal: | Aluminiumlegering | Voorwaarde: | nieuw |
| Dikte: | 0.3 - 5 mm | signaal: | SMEMA |
| Toepassing: | Elektronische Assemblage | Kleur: | Zilver |
| Controlesysteem: | PLC | OEM/ODM: | Beschikbaar |
| Totale macht: | 2600w | stroomvoorziening: | AC220V |
| Luchtdruk: | 4-6bar | Opzettende Nauwkeurigheid: | ±0,01 mm |
| Type: | Automatisch | Gewicht: | 30kg |

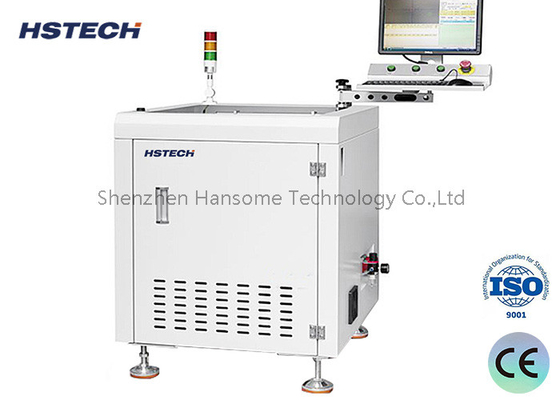

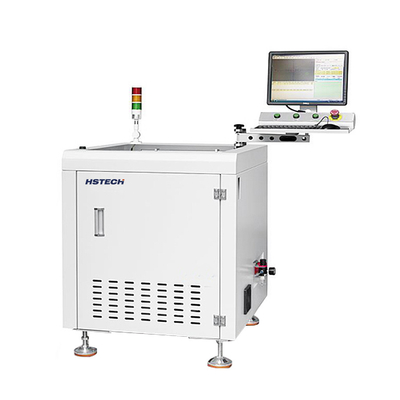

Offline automatische scheiding aangepaste armaturen Mini PCBA Router Kleine grootte Offline PCB Router
Specificatie
| Model | AR-7 | AR-7 mini |
| Stroomvoorziening | AC380V, 50/60Hz, 3 kW | |
| Werkgrootte | 50x50~410x460 mm (maximaal) | 50x50~260x310mm (maximaal) |
| Laadmodus | Handleiding | |
| Snijspindele/snelheid | 5000 tot 60.000 t/min | |
| PCB-dikte | 0.4-4mm | |
| Scheidingssnelheid | 1-100 mm/s | |
| Snijnauwkeurigheid | ± 0,05 mm | |
| Bevestigingstype | Vervaardiging | |
| Programmaming | Visieonderwijs, inline programmaming | |
| Flesseringskit | φ0,8~φ3,0 rechterzijde rovan wolfraam | |
| Methode voor het opvangen van stof | Onderdolverzameling | |
| Stofverzamelaar | 3 fasen, 380V, 1,2 kW | |
| Geluid | < 75 dB | |
| Controlesysteem | Industriële pc's | |
| Spindelmerk | Duits merk, Sycotec 4025 | |
| Servomotor | A5-serie | |
| Bewegingscontrole | 4 asbewegingsbediening | |
| Schroef met lood | C5 slijpschroeflood | |
| Lineaire gids | P rang stilte gids | |
| Camera | Duitsland merk Imaging 40W industriea.Ik neem de camera. | |
| Maatwerkgrootte | 700*800*930 mm | 500*650*930 mm |
| Scherm | 17 inch. | |
Kenmerken
1Offline automatische scheiding.
2Het is een mini PCBA-router, geschikt voor kleine PCB's, en een oplossing voor het besparen van fabrieksruimte.
3, op maat gemaakte armaturen.
4, PC en CCD visie systeem.
5Programmering met compensatie en stofverzameling.
6, Beschikbaar voor max 410-510 mm PCBA.
7, Flexibel voor het snijden van twee verschillende soorten producten.
8, Open platform voor handmatig voeden en lossen, kan ook worden uitgerust met optionele mechanische arm (robot).
Interne structuur
Toepassing
Deze machine is een op de vloer staande automatische PCBA-routingmachine, het is een enkelplatformoperatie, met behulp van PC voor programmering, automatische bodemrouting en bodemstofverzameling.De machine met behulp van een high-speed routing spindle, bevestig de PCBA met jig, om het stempelgat, de krom PCB en andere onregelmatig aangesloten PCB's te scheiden.
