| Plaats van herkomst: | China |
| Merknaam: | HSTECH |
| Certificering: | CE |
| Modelnummer: | HS-GT++ |
| Min. bestelaantal: | 1 set |
|---|---|
| Prijs: | Negotiable |
| Verpakking Details: | Houten pakket |
| Levertijd: | 7 ~ 9 werkdagen |
| Betalingscondities: | T/T, Western Union, MoneyGram |
| Levering vermogen: | 100 Reeksen per Maand |
| Naam van het product: | De automatische Machine van de Stencildruk | garantie: | 1 jaar |
|---|---|---|---|
| Controle: | Touchscreen | Relaismerk: | Schneider |
| optoelectronic schakelaar: | Omron | Materiaal: | Aluminiumlegering |
| Voorwaarde: | nieuw | signaal: | SMEMA |
| Toepassing: | Elektronische Assemblage | Kleur: | Zilver |
| Controlesysteem: | PLC | OEM/ODM: | Beschikbaar |
| Energieverbruik: | 200 W | Type: | Automatisch |

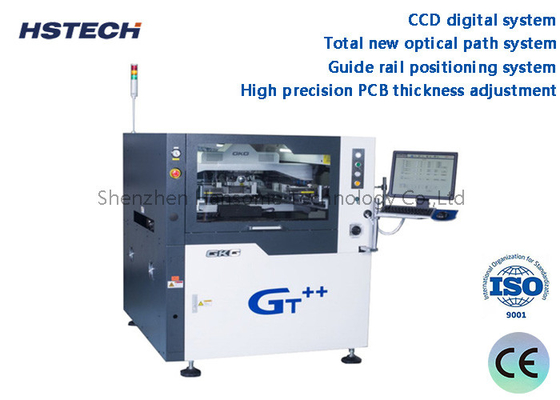

Hoge precisie PCB dikte aanpassing CCD Digitaal systeem Automatische stencil printmachine
Inleiding

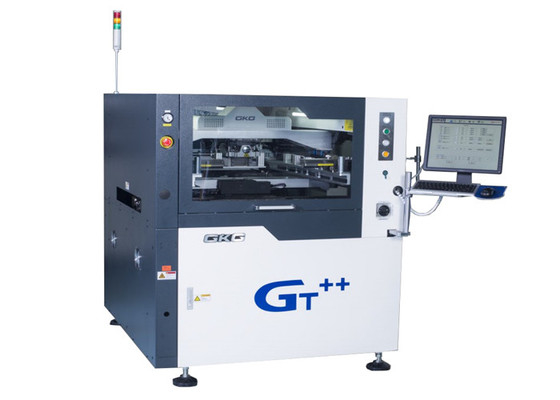

De G9+ Automatic solder paste printmachine is een high-end machine voor SMT high-end applicatie, de breedte van GT++ BTB is slechts 2830mm,kan perfect voldoen aan de eisen van het drukproces van 03015,2025 pitch, hoge precisie en hoge snelheid.
Kenmerken
1, CCD digitaal systeem, volledig nieuw optisch pad systeem, uniforme cirkellicht en hoge helderheid van coaxiale lichtbron.waarbij verschillende martelpunten gemakkelijk herkenbaar zijn (inclusief ongelijke martelpunten), zoals tinplatering, koperbeplating, zilverbeplating, soldering met hete lucht, FPC en verschillende soorten van verschillende PCB-kleur.
| Model | GT++ |
| Maximale PCB-grootte | 510x510 mm |
| Min PCB-grootte | 50x50 mm |
| PCB-dikte | 0.4-6 mm |
| Maximaal gewicht van het bord | 5 kg |
| Transporthoogte | 900 ± 40 mm |
| Splitsing aan de rand van het bord | 2.5 mm |
| Hoogte van het bord | 23 mm |
| Vervoerrichting | L-R, R-L. |
| Transportsnelheid | max 1500 mm/s, programmabesturing |
| Vervoermethode | Eén fase |
| PCB-positionering (ondersteuningsmethode) | Magnetische pen/steunblok/automatische op-down tafel |
| PCB-clampsysteem |
Gepatenteerd over de bovenklem
|
| Zijdelingse klemmen | |
| Adsorptiefunctie | |
| Print snap-off |
0-20 mm
|
|
Afdrukmodus
|
een/twee keer
|
|
Afdruksnelheid
|
10-200 mm/sec
|
|
Afdrukmodus
|
Eén / Twee keer
|
|
Typ van de spuitmachine
|
Rubber / staal Squeegee Blade ((Hoek 45°/55°/60°)
|
| Drukdruk | 0.5 tot 10 kg |
| Grootte van het sjabloon | 470*370mm~737*737mm ((dikte 20-40mm) |
|
Reinigingssysteem
|
Druppels van regenreinigingssysteem
|
| Droog, nat vacuüm drie modi | |
| Voor- en achterschoonmaak | |
|
CCD FOV
|
10 x 8 mm
|
| Soorten vertrouwensmerken | Standaard Fiduciële merktekenvorm |
| Pad | |
| Hool | |
| Camera systeem | Optische structuur op/af |
| Digitale CCD-camera | |
| Geometrisch patroon overeenkomen |
Machinale prestaties
| Model | GT++ |
| Herhalingspositie nauwkeurigheid | ± 12,5um@6,CPK≥2.0 |
| Afdruknauwkeurigheid | ±18um@6,CPK≥2.0 |
| Printcyclustijd | < 7,5 sec. |
| Op basis van het testsysteem van een derde partij (CTQ) verifiëren van de werkelijke loederpasta drukpositie herhalen nauwkeurigheid | |
Specificatie van de gehele machine
|
Stroomvoorziening
|
AC:220±10%,50/60HZ, 3,0 kW
|
|
Luchtdruk
|
4 tot en met 6 kg v/cm2
|
|
Luchtverbruik
|
ongeveer 5 L/min
|
|
Werktemperatuur
|
-20°C~+45°C |
|
Werkvochtigheid
|
30% tot 60%
|
| Afmetingen van de machine(zonder torenlicht) |
1240 ((L) x 1410 ((W) x 1500 (H) mm
|
|
Gewicht van de machine
|
Ongeveer 1100 kg. |
