Plaats van herkomst: | China |
Merknaam: | HSTECH |
Certificering: | CE |
Modelnummer: | HS-NK250 |
Min. bestelaantal: | 1 set |
---|---|
Prijs: | Negotiable |
Verpakking Details: | Houten verpakking, met schuim |
Levertijd: | 10 tot 15 werkdagen |
Betalingscondities: | T/T, Western Union, MoneyGram |
Levering vermogen: | 100 sets per maand |
Naam van het product: | NG OK Unloader | PCB die hoogte vervoert: | 910±30mm |
---|---|---|---|
PCB-Afmeting: | 50*50~330*250mm | Stroomvoorziening: | AC220V, 50/60HZ |
Qty tijdschrift: | Elk spoor 2 tijdschriften | Garantie: | 1 jaar |
Gebruik: | SMT-productielijn, de lopende band van SMT | Voorwaarde: | Nieuw |

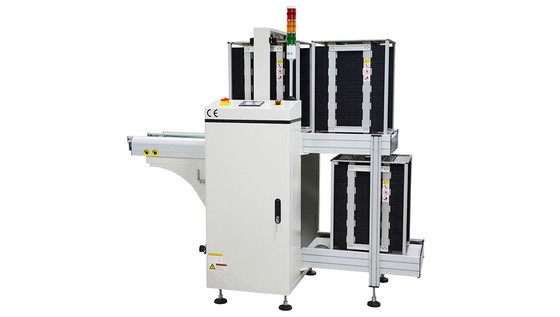

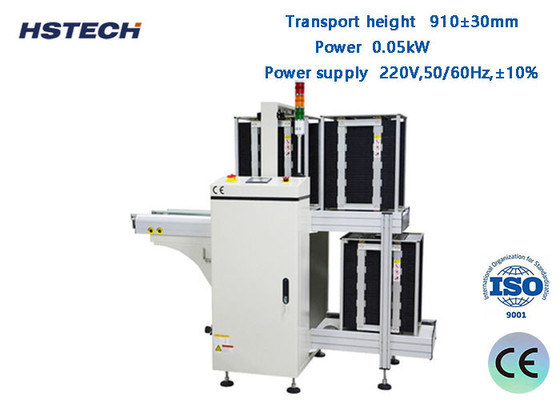

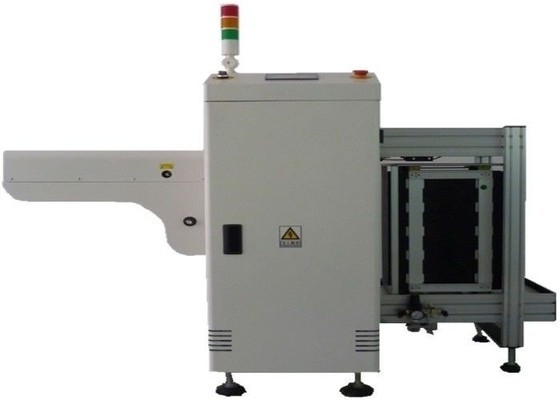

SMT Productielijn Goed / slecht bord Scheidingsmagazin NG OK PCB-ontlader
Inleiding
Deze eenheid wordt gebruikt nadat de AOI, door het AOI-signaal upstream te ontvangen, de NG/OK-platen automatisch afzonderlijk in de relevante magazijn verzamelt.
Technische details
Functie | Verzamel de NG/OK-platen apart door het signaal te ontvangen. |
Transporthoogte | 910±30 mm |
Transportrichting | L~R, of R~L |
Tijd van de raad van bestuur | Elke 6 seconden |
Verandering van het tijdschrift na verloop van tijd | Ongeveer 30 seconden. |
Vaste kant van het spoor | Voorzijde |
Operatiekant | Voorzijde |
Vervoerband | ESD |
PCB-dikte | Min 0,6 mm |
Selectie van de toonhoogte | 1-4 ((10 mm afstand) |
Stroomvoorziening | 220V,50/60Hz,± 10% |
Kracht | 00,05 kW |
Luchtdruk | 4-6 Bar |
Luchtverbruik | Maximaal 15 L/min |
Aantal tijdschriften | Boven: 1 tijdschrift, onderkant: 2 tijdschriften |
Signaal | SMEMA |
Opties |
1, touchscreen besturingsmodus. 2Automatische breedte-instelling. 3, Magazinen hoeveelheid tot aan de klant vereiste.
|
Kenmerken
1,PLC-programma-besturing.
2, Gebruikend vriendelijk soft touch LED membraan bedieningspaneel
3, Selecteerbare toonhoogte.
4, Schakelvlakklemmen voorzien voor de uitlijning van de magazijn.
5De druk van de pneumatische drukker is geregeld.
6, hoge doorvoer met korte tijd voor het vervangen van het magazijn.
7, verzamelen van NG/OK-platen bij AOI, automatisch opslaan van de NG/OK-platen.
8, standaard SMEMA-communicatieinterface.
Model
Model | HS-NK250 | HS-NK330 | HS-NK390 | HS-NK460 |
Efficiënte PCB-lengte | 50*50~350*250 mm | 50*50~455*330 mm | 50*50~530*390 mm | 50*50~530*460 mm |
PCB-dikte | Min 0,6 mm | Min 0,6 mm | Min 0,6 mm | Min 0,6 mm |
Maatwerkgrootte | 355*320*563 mm | 460*400*563 | 535*460*570 mm | 535*530*570 mm |
Afmetingen van de machine | 1950*1600*1200 mm | 2300*1760*1200 mm | 2500*1880*1200 mm | 2500*2160*1200 mm |
Gewicht | 220 kg | 280 kg | 340 kg |
380 kg |
