Plaats van herkomst: | China |
Merknaam: | HSTECH |
Certificering: | CE |
Modelnummer: | HS-CU390 |
Min. bestelaantal: | 1SET |
---|---|
Prijs: | Negotiable |
Verpakking Details: | Houten verpakking |
Levertijd: | 15~20 het werkdagen |
Betalingscondities: | D/P, T/T, Western Union, MoneyGram |
Levering vermogen: | 200 sets per maand |
Productnaam: | het Tijdschriftlosinstallatie van 90 graadpcb | Stroomvoorziening: | AC110V/220V,50/60Hz |
---|---|---|---|
Luchtdruk: | 4-6 bar | PCB-grootte: | 50*50~530*460mm |
Hoogteselectie: | 10-40 mm | transportbandsnelheid: | 0.5-20M/min of aangepast |
Vervoerriem: | Zwarte vervoerende riem | Garantie: | 1 jaar |

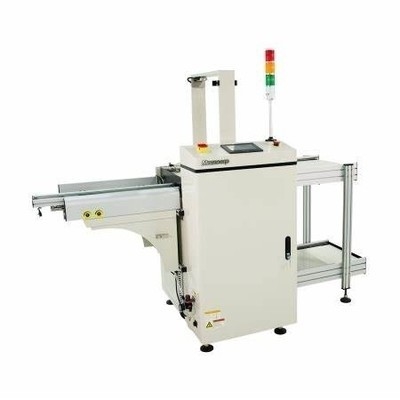

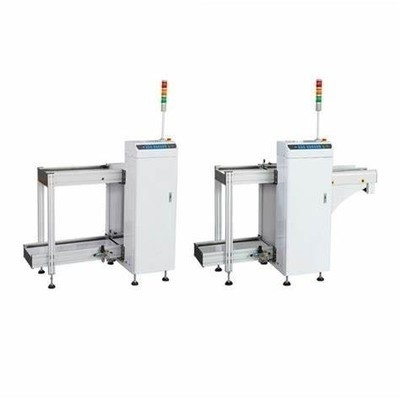

SMT Productie 90 graden PCB Magazine Unloader LED Button Control MD Report 90 graden PCB Magazine Unloader
Toepassing
Deze eenheid is een 90 graden PCB-magazine-ontlader voor SMT-productielijn, gebruikt voor automatische verzameling van PCB's in 90 graden rechthoekige richting om de lengte van de SMT-lijn te besparen,de machine heeft een speciaal ontworpen duwer die de PCB's van de transportrail naar de magazijnrekken kan duwen.
Kenmerken
1, 90 graden rechthoek PCB lossen, bespaar SMT productie lengte.
2, met behulp van meerdere magazijnen, die geen invloed hebben op de productie in de gehele capaciteit.
3, LED-knop bedieningsmodus met 3 lolor licht display.
4, gladde en parallelle breedte aanpassing met handwiel.
5, 3 magazijncapaciteit: Top 1 + Down 2.
6, bovenste en onderste pneumatische klemmen om het magazijnrek vast te houden.
7Er is geen garantie voor het breken van PCB's tijdens het laden en lossen.
8, SMEMA-compatibel.
Specificatie
Naam van het product | 90 graden pcb-magazine losser |

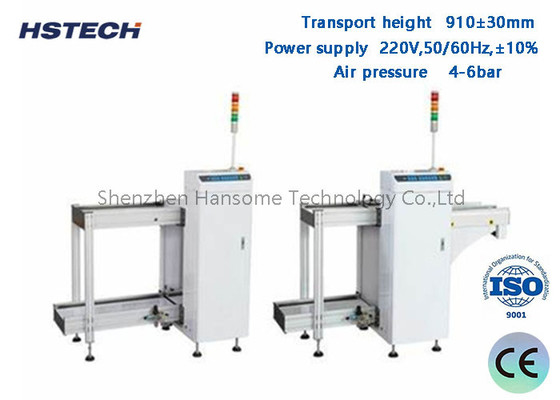

Transporthoogte | 910±30 mm |
Transportrichting | L~R, of R~L |
Operatie | Frontoperatie |
Vaste kant van het spoor | Voorzijde |
Stroomvoorziening | 220V,50/60Hz,± 10% |
Luchtdruk | 4-6 bar |
PCB-dikte | Min 0,4 mm |
Magazin qty | Bovenzijde: 1 pc,onderzijde: 1 pc |
Versnelling van het transportband | 0.5-20M/min of op maat |
Signaal | SMEMA |
Model | HS-CU250 | HS-CU330 | HS-CU390 | HS-CU460 |
Efficiënte PCB-lengte | 50*50~350*250 mm | 50*50~455*330 mm | 50*50~530*390 mm | 50*50~530*460 mm |
Afmetingen van de machine | 1100*1200*1200 mm | 1310*1360*1200 mm | 1430*1480*1200 mm | 1430*1620*1200 mm |
Maatwerkgrootte | 355*320*563 mm | 460*400*563 mm | 535*460*570 mm | 535*530*570 mm |
Gewicht | 140 kg | 200 kg | 260 kg | 300 kg |
