| Plaats van herkomst: | China |
| Merknaam: | HSTECH |
| Certificering: | CE |
| Modelnummer: | HS-TC5331 |
| Min. bestelaantal: | 1 set |
|---|---|
| Prijs: | Negotiable |
| Verpakking Details: | Houten verpakking |
| Levertijd: | 7 ~ 9 werkdagen |
| Betalingscondities: | T/T, Western Union, MoneyGram |
| Levering vermogen: | 100 sets per maand |
| Productnaam: | CCD-schroefbinding op tafel | Garantie: | 1 jaar |
|---|---|---|---|
| Controle: | Touchscreen | PLC's: | Mitsubishi |
| Relaismerk: | Schneider | Opto-elektronische schakelaar: | Omron |
| Materiaal: | Aluminiumlegering | Voorwaarde: | Nieuw |
| Dikte: | 0.6-4.0 mm | Signaal: | SMEMA |
| Toepassing: | Elektronische Assemblage | Kleur: | Zilver |
| Controlesysteem: | PLC's | OEM/ODM: | Beschikbaar |
| Energieverbruik: | 200 W | Stroomvoorziening: | AC220V |
| Luchtdruk: | 4-6bar | Versnelling: | 200-300 stuks/min |
| Type: | Automatisch | Gewicht: | 220/240 kg |

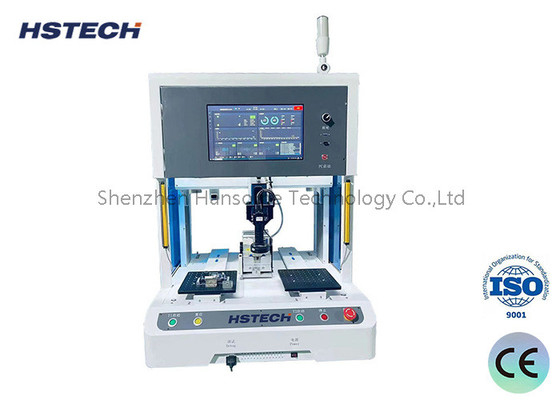

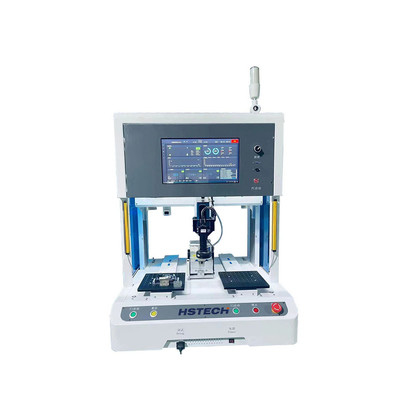

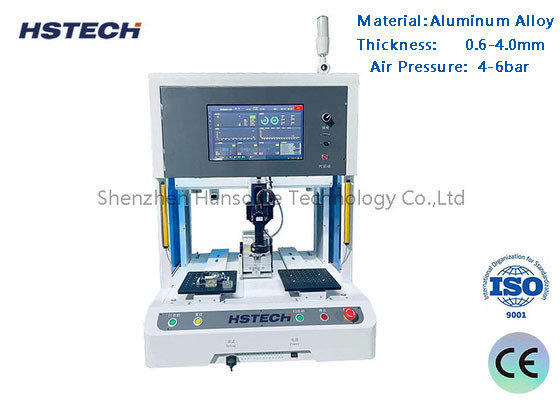

Hoge precisie 360° constant besturingssysteem Hoge snelheid XYZ Tabletop CCD schroef bevestiging
Inleiding tot de machine
Deze automatische schroefvergrendeling ((bevestiging) machine is een 5-assige automatische schroefvergrendeling machine, met blaasvoeding of zuigtype schroefvoerder, het gebruik enkel slot elektrische partij, met dubbele platform,handmatig laden en lossen van het product vanaf het werkstation.
| Configuratietabel van de apparatuur | |||
| Configureer | Qty | Configureer | Qty |
| XYZ drie assen | 1/set | Barcode scanner pistool | 1/set |
| CCD | 1/set | IPC+Motion Control kaart | 1/set |
| Schroevendraaier | 1/set | Schroefvoeder | 1/set |
| Lijst van hoofdonderdelen | |||
| Naam | Brandnaam | Opmerkingen | |
| Stepmotor | JMC | Zelfde prestatiemerk kan worden vervangen | |
| Lineaire schuifrail | HIWIN | Zelfde prestatiemerk kan worden vervangen | |
| Bewegingsbediening | SOLID/Mingseal | Zelfde prestatiemerk kan worden vervangen | |
| Schroevendraaier | BLADY/SENSEWEE | Zelfde prestatiemerk kan worden vervangen | |
| IPC | Advantech/EVOC | Minimale configuratie:i3-8G-1TB | |
| Visiecamera | HIKVISION | Zelfde prestatiemerk kan worden vervangen | |
| Barcode scanner (vast) | Honeywell ((compatibel met 1D en 2D code scannen) | Draadloos | |
- Ik weet het niet.Technische details
| Model | HS-TC5331 |
| X/Y1/Y2//Z Werkbereik | 500*300*300*100 mm |
| Schroefvoeder | Zuigvoeding of blazen op basis van schroeven |
| Bewegingssnelheid op de as X/Y1/Y2 | Gesloten lusmotor: 1-300 mm/s |
| Z-as bewegende snelheid | Gesloten lusmotor: 1-80 mm/s |
| Maximale belasting op as X/Y1/Y2 | Gesloten motor: 5 kg |
| Z-as maximale belasting | Gesloten motor: 5 kg |
| Herhalingsnauwkeurigheid | ± 0,025 mm |
| Operatiemethode | Auto's |
| Programmeren | PC's |
| Controle | PLC's |
| Gewicht | 300 kg |
| Afmeting ((L*W*H) | 850*800*1100 m |
| Stroomvoorziening | Eenrichtings 220 ± 10% AC; frequentie 50 Hz ± 2% |
Kenmerken
1De apparatuur en de onderdelen zijn nieuw en ongebruikt.
2Het totale lawaai van de apparatuur is < 70 dB (1m van de apparatuur).
3De machines en apparatuur voldoen aan de relevante normen van China of aan internationale normen die voor de gebruiker aanvaardbaar zijn.
4- Elektrische apparatuur moet voldoen aan IEC-normen of internationale normen die voor de gebruiker aanvaardbaar zijn.
5De ondersteunende apparatuur en de testinstrumenten en -meters worden gemeten met behulp van de internationale standaarde van de ISO-eenheden.
6- Luchtdruk: 0,4 MPa tot 0,8 MPa, luchtkwaliteit volgens DINISO 8573-1 Grade 3.
7Temperatuur: 18°C tot 30°C, luchtvochtigheid: 30% tot 70%.
8Werkingssysteem: 24 uur per dag* 7 dagen.
Toepassing
Geschikt voor mobiele telefoons, harde schijven, toetsenborden, elektronisch speelgoed, computers, dvd's, dots, kunststoffen, elektrische apparaten, communicatieapparatuur, elektrische apparaten, speelgoed, elektronische verwerking,motoren, motoren, onderdelen, tablets, notebooks, digitale camera's, afstandsbedieningen, walkie-talkies, enz.
