Plaats van herkomst: | China |
Merknaam: | GKG |
Certificering: | CE,TUV,ROHS |
Modelnummer: | G5 |
Min. bestelaantal: | 1 set |
---|---|
Prijs: | Negotiation |
Verpakking Details: | Houten verpakking |
Levertijd: | 7-15 dagen |
Betalingscondities: | T/T, Western Union, MoneyGram |
Levering vermogen: | 100 sets per maand |
Naam van het product: | Automatische stensilprinter | Andere benaming: | De Drukmachine van het soldeerseldeeg |
---|---|---|---|
PCB-grootte: | 50x50~400x340mm | Transporthoogte: | 900±40mm |
Breedteaanpassing: | Automatisch | I/O-interface: | SMEMA |

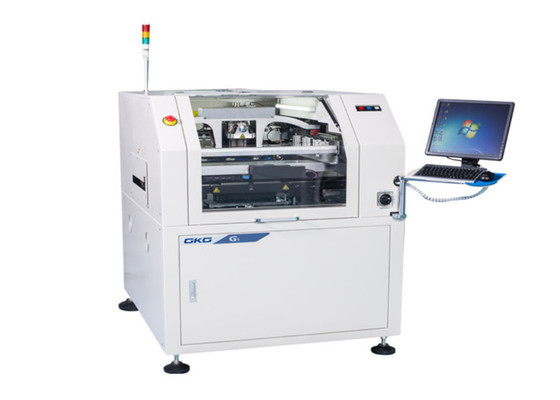

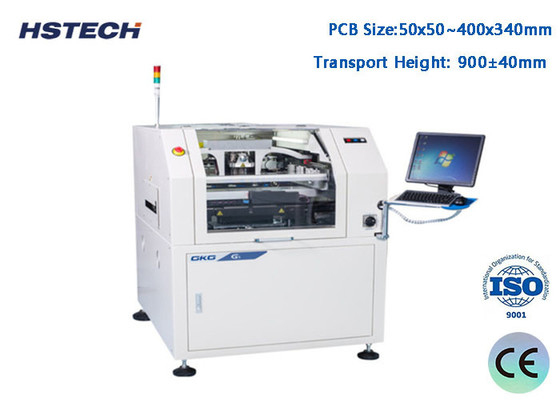

Windows Operation Tower Light GKG SMT Solder Paste Stencil Printing Machine
Specificatie
Model | G5 |
Stenselgrootte | 370x370mm ((min grootte) |
737x737mm (maximale afmeting) | |
20-40 mm ((dikte) | |
Maximale PCB-grootte | 400x340 mm |
Min PCB-grootte | 50x50 mm |
PCB-dikte | 0.4-6 mm |
PCB-vervorming | max 1% PCB-diagonale |
Transporthoogte | 900 ± 40 mm |
Vervoerrichting | L-R, R-L. |
Transportsnelheid | max 1500 mm/s, kan worden ingesteld |
Vervoermethode | Eén fase |
Wldth-aanpassing | automatisch |
I/O-interface | SMEMA |
PCB-positionering (ondersteuningsmethode) | Magnetische pen/steunblok/opwaarts-naar beneden tafel |
PCB-clampsysteem |
Gepatenteerd over de bovenste klem/zijklem
|
Afdrukkop |
Twee onafhankelijke gemotoriseerde drukkoppen
|
Druk van de squeegee
|
0.5 tot 10 kg (programmabeheer)
|
Afdruksnelheid
|
6-200 mm/sec
|
Afdrukmodus
|
Eén / Twee keer
|
Typ van de spuitmachine
|
Rubber / staal Squeegee Blade ((Hoek 45°/55°/60°)
|
Reinigingssysteem
|
Versterkte vacuümabsorptie, droog, nat, vacuüm drie modi
|
CCD FOV
|
8x6 mm
|
Machinaal instelbereik |
X: ± 3 mm, Y: ± 7 mm, θ: ± 2°
|
Visie |
Zoek naar boven/laag optische structuur/CCD/geometrie Patroon-match
|
Specificatie van de gehele machine
Herhalingspositie nauwkeurigheid
|
±0,01 mm
|
Accuraatheid van het drukwerk
|
± 0,025 mm
|
Cyclustijd
|
< 8 sec
|
Productwisseling
|
oud: < 3 minuten, nieuw: < 5 minuten |
Luchtvoorziening
|
4 tot en met 6 kg v/cm
|
Stroomvoorziening |
AC:220±10%,50/60HZ, 2,5 kW
|
Controlemethode | PC's |
Operatiesysteem |
Windows XP/Win7
|
Afmetingen van de machine
|
1140 ((L) x 1364 ((W) x 1404 (H) mm
|
Gewicht van de machine
|
Ongeveer 1000 kg. |
Kenmerken
1Het is stabiel en gemakkelijk aan te passen, het kan de pin jacking hoogte van PCB met verschillende dikte snel aanpassen.
2, Reinigingssysteem: GKG-reinigingssysteem met drie reinigingsmethoden: droogreiniging, natreiniging, vacuüm.om te gebruiken.
Het kan ook handmatig worden gereinigd als de klant geen automatische reiniging hoeft te gebruiken om de reinigingstijd te verkorten en de productie-efficiëntie te verbeteren.Het nieuwe veegsysteem zorgt voor volledig contact met het stensil, verhoogde vacuümzuiging kan effectief verwijderen van de resterende pastain het mes, dat een effectieve automatische reinigingsfunctie kan bereiken.
CCD-deel en c-neigingssysteem zijn gescheiden, wanneer CCD werkt, CCD-deelde servomotor zelfstandig kan verplaatsen om de belasting van de servomotor te verminderen en de snelheid en nauwkeurigheid van de machine te verbeteren.
