Gebruik Windows XP/Win7 Operatie Interface Hoog aanpasbaar Steel Mesh Frame Clamping System Automatic Stencil Printer

Productdetails:

Plaats van herkomst:	China
Merknaam:	HSTECH
Certificering:	CE
Modelnummer:	HS-GSE

Betalen & Verzenden Algemene voorwaarden:

Min. bestelaantal:	1 set
Prijs:	Negotiable
Verpakking Details:	Houten verpakking
Levertijd:	7 ~ 9 werkdagen
Betalingscondities:	T/T, Western Union, MoneyGram
Levering vermogen:	100 sets per maand

Contact

Gedetailleerde productomschrijving

Naam van het product:	De automatische Printer van het Soldeerseldeeg	Garantie:	1 jaar
Controle:	aanraakscherm	Relaismerk:	Schneider
Opto-elektronische schakelaar:	Omron	Materiaal:	Aluminiumlegering
Voorwaarde:	Nieuw	Signaal:	SMEMA
Toepassing:	Elektronische Assemblage	Kleur:	Zilver
Controlesysteem:	PLC's	OEM/ODM:	Beschikbaar
Energieverbruik:	200 W	Type:	Automatisch

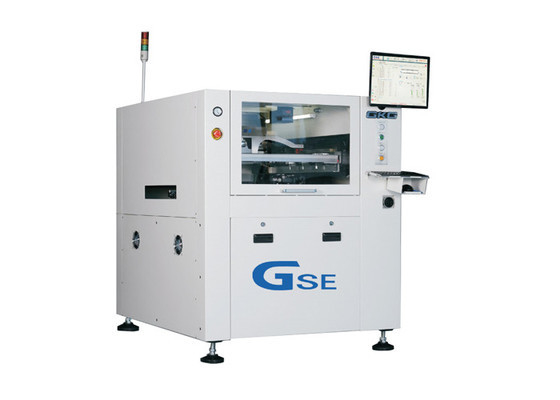

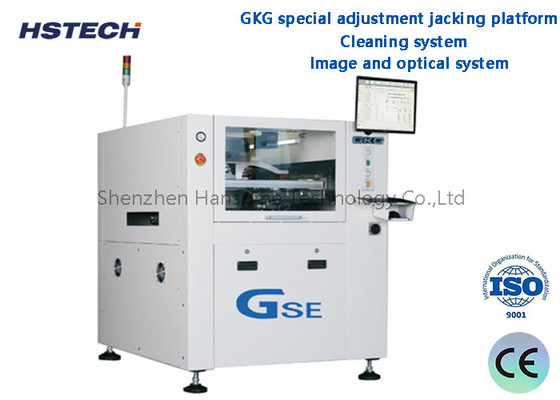

Gebruik Windows XP/Win7 Operatie Interface Hoog aanpasbaar Steel Mesh Frame Clamping System Automatic Stencil Printer

Inleiding

GLE Automatic solder paste printing machine is een high-end machine voor SMT grootschalige toepassingen. De breedte van Gt-S is slechts 2830mm. Het kan perfect voldoen aan de drukprocesvereisten van 01005,0.3 pitch en andere fijne afstanden, het is hoge precisie en hoge snelheid.

Kenmerken

1Het is stabiel en gemakkelijk aan te passen, het kan de pin jacking hoogte van PCB met verschillende dikte snel aanpassen.

2, Reinigingssysteem: GKG-reinigingssysteem met drie reinigingsmethoden: droogreiniging, natreiniging, vacuüm.Het kan ook handmatig worden gereinigd als de klant geen automatische reiniging hoeft te gebruiken om de reinigingstijd te verkorten en de productie-efficiëntie te verbeteren.

Het nieuwe veegsysteem zorgt voor volledig contact met het stensil, verhoogde vacuümzuiging kan effectief de resterende pasta eliminerenin het maaswerk, waardoor een effectieve automatische reinigingsfunctie kan worden bereikt.CCD-onderdeel zelfstandig bewegen om de servomotor belasting te verminderen en de machine snelheid en nauwkeurigheid te verbeteren.

3Met behulp van een uniform ringlicht en een hoog helderheidscoaxiale licht, met een promissie helderheidsregeling functie,dan kunnen alle soorten van Mark punten goed worden herkend (inclusief de ruige mark punten)Met een GKG-patenteerd wiskundig model kan een hoge nauwkeurigheid worden gewaarborgd.

4, Hoog aanpassingsvermogen stalen mesh frame klemsysteem. in staat om allerlei soorten grootte scherm frames te printen, en snel te veranderen modulaireproductielijn.

5, met behulp van Windows XP/win7 bedieningsinterface, met een goede mens-machine dialoogfunctie,en gemakkelijk voor de operator snel vertrouwd met de werking vooral bij het doen van navigatie effect van het programmeren bestand. gemakkelijk te schakelen Chinese/Engelse interface, met operation log, fout record / fout zelf-diagnose / fout analyse prompt / licht alarm en andere functies.

6, 2D-test en analyse van de kwaliteit van het drukwerk, in staat om verschuivingen, onvoldoende pasta, ontbrekende en overbruggende en andere defecten te inspecteren om de drukkwaliteit te waarborgen.

Specificatie

Model	GSE
Stenselgrootte	370x370mm ((min grootte)
	737x737mm (maximale afmeting)
	20-40 mm ((dikte)
Maximale PCB-grootte	400x340 mm
Min PCB-grootte	50x50 mm
PCB-dikte	0.4-6 mm
PCB-vervorming	max 1% PCB-diagonale
Transporthoogte	900 ± 40 mm
Vervoerrichting	L-R, R-L.
Transportsnelheid	max 1500 mm/s, kan worden ingesteld
Vervoermethode	Eén fase
Wldth-aanpassing	automatisch
I/O-interface	SMEMA
PCB-positionering (ondersteuningsmethode)	Magnetische pen/steunblok/opwaarts-naar beneden tafel
PCB-clampsysteem	Gepatenteerd over de bovenste klem/zijklem
Afdrukkop	Twee onafhankelijke gemotoriseerde drukkoppen
Druk van de squeegee	0.5 tot 10 kg (programmabeheer)
Afdruksnelheid	6-200 mm/sec
Afdrukmodus	Eén / Twee keer
Typ van de spuitmachine	Rubber / staal Squeegee Blade ((Hoek 45°/55°/60°)
Reinigingssysteem	Versterkte vacuümabsorptie, droog, nat, vacuüm drie modi
CCD FOV	8x6 mm
Machinaal instelbereik	X: ± 3 mm, Y: ± 7 mm, θ: ± 2°
Visie	Zoek naar boven/laag optische structuur/CCD/geometrie Patroon-match

Specificatie van de gehele machine

Herhalingspositie nauwkeurigheid	±0,01 mm
Accuraatheid van het drukwerk	± 0,025 mm
Cyclustijd	< 8 sec
Productwisseling	oud: < 3 minuten, nieuw: < 5 minuten
Luchtvoorziening	4 tot en met 6 kg v/cm
Stroomvoorziening	AC:220±10%,50/60HZ, 2,5 kW
Controlemethode	PC's
Operatiesysteem	Windows XP/Win7
Afmetingen van de machine	1158 ((L) x 1362 ((W) x 1463 (H) mm
Gewicht van de machine	Ongeveer 1000 kg.
