| Plaats van herkomst: | China |
| Merknaam: | HSTECH |
| Certificering: | CE |
| Modelnummer: | HS-D441 |
| Min. bestelaantal: | 1 set |
|---|---|
| Prijs: | Negotiable |
| Verpakking Details: | Houten verpakking |
| Levertijd: | 7 ~ 9 werkdagen |
| Betalingscondities: | T/T, Western Union, MoneyGram |
| Levering vermogen: | 50 stuks per maand |
| Productnaam: | 4 aslijm het uitdelen machine | Gedreven systeem: | Stapper en timinggordel |
|---|---|---|---|
| Werkbereik XYZ: | 400*400*100mm | XYZ snelheid: | Maximaal 300 mm/s |
| Herhaal nauwkeurigheid: | ±0,02 mm | Garantie: | 1 jaar |

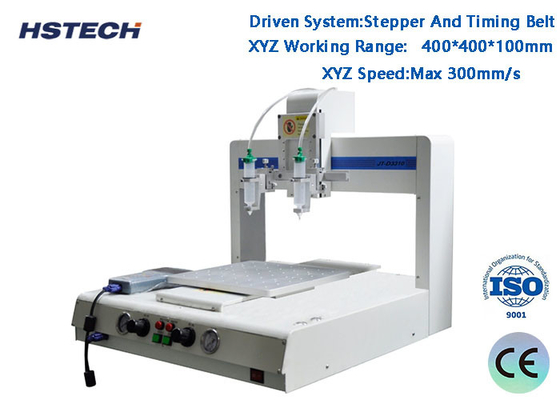

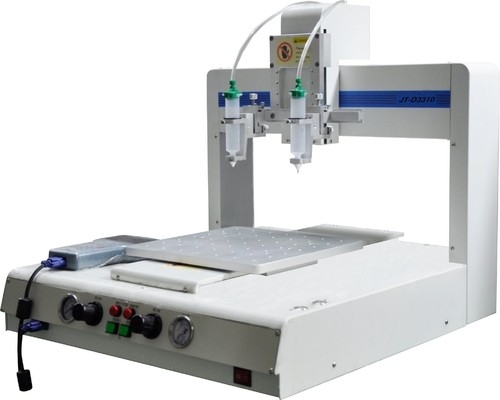

High-Speed Stepper And Timer Belt 4 Axis Glue Dispensing Machine met LCD-schermoperatie
Inleiding tot de SMT-dispenser
Lijmverspreidingsmachine: Lijmverspreidingsmachine, ook bekend als lijm applicator, lijmverspreidingsmachine, lijmverspreidingsmachine, enz.,is een geautomatiseerde machine die gespecialiseerd is in het regelen van de vloeistof en het druppelen en bedekken van de vloeistof op het productoppervlak of in het productDe dispenseringsmachine wordt hoofdzakelijk gebruikt om lijm, verf en andere vloeistoffen in het productproces nauwkeurig te wijzen, te injecteren, aan te brengen en te druppelen naar de precieze positie van elk product.Het kan worden gebruikt om te realiseren stippelen, tekenlijnen, cirkelvormen of boogvormen.
Classificatie van dispenseringsmachines
1Volgens de indeling van de werkwijze kan deze worden onderverdeeld in: handmatige dispensatieapparatuur, semi-automatische dispensatieapparatuur en volledig automatische dispensatieapparatuur.
2Volgens de lijm kan het worden onderverdeeld in: enkelvoudige vloeistof dispenserende apparatuur, dubbele vloeistof dispenserende apparatuur, multi-component dispenserende apparatuur, enz.
3Volgens de classificatie kan het worden onderverdeeld in: draadverspreidingsapparatuur, luidsprekerverspreidingsapparatuur, mobiele telefoonknopverspreidingsapparatuur, pleisterverspreidingsapparatuur, plaatveger,enzovoort.
4Volgens de kenmerken van lijm kan het worden onderverdeeld in: siliconen lijmverspreidingsapparatuur, UV lijmverspreidingsapparatuur en SMT rode lijmverspreidingsapparatuur.
5Volgens het aantal besturingsassen kan het worden onderverdeeld in: tweeassige dispensatieapparatuur, drieassige dispensatieapparatuur, vierassige dispensatieapparatuur, enz.
Hoe werkt de dispensingmachine?
Het werkingsprincipe van de dispenseringsmachine is dat gecomprimeerde lucht in de lijmfles (spuit) wordt gevoerd en de lijm in de aan de zuigerkamer verbonden toevoerpijp wordt geperst.Wanneer de zuiger op de up slagWanneer de zuiger naar beneden duwt, wordt de lijm uit de naaldmond gedrukt.De hoeveelheid lijm die eruit drupelt, wordt bepaald door de afstand van de afwaartse slag van de zuiger, die handmatig kan worden ingesteld of via programmering kan worden bestuurd.
Specificatie
| Model | HS-D441 |
| Stroomvoorziening | 110V/220V 50-60Hz 350W |
| Kleefstofmengverhouding | 11-10:1/Aangepast |
| Verspreidingssnelheid | 10-150g/5s ((gebaseerd op een lijmverhouding van 1: 1) |
| Precieze afgifte | Lijmhoeveelheid ± 1%, Lijmhoeveelheid ± 1% |
| Werkbereik X/Y/Z | 400*400*100mm ((Z-as kan worden gedraaid) |
| XYZ snelheid | Maximaal 300 mm/s |
| Aandrijfsysteem | Stapmotor + timinggordel |
| Herhaalbaarheid | ±0,02 mm |
| Patroon | Lijnen, cirkels, bogen, continue paden, 3D lineaire interpolatie |
| Precisie van de potten | Hoeveelheid ± 1%, verhouding: ± 1% |
| Programmeren | Onderwijs hanger |
| Controle | PLC's |
| Leekbestendige functie | Valve met vacuümapparaat |
| Documentondersteuning | CAD, CorelDRAW |
| Gewicht | 40 kg |
| Afmeting ((L*W*H) |
616*685*645 mm
|
