Plaats van herkomst: | China |
Merknaam: | HSTECH |
Certificering: | CE |
Modelnummer: | Wapen-710 |
Min. bestelaantal: | 1 set |
---|---|
Prijs: | Negotiable |
Verpakking Details: | Houten geval, schuimbescherming |
Levertijd: | 20~30 het werkdagen |
Betalingscondities: | T/T, Western Union, MoneyGram, D/P |
Levering vermogen: | 50 sets per maand |
Productnaam: | Inline PCBA-routermachine | Materiaal: | Plaatmateriaal |
---|---|---|---|
PCB-grootte: | 50x50~350x350mm | PCB-dikte: | 0.46mm |
Transmissiehoogte: | 900 ± 50 mm | Voeding: | AC380V, 50/60HZ |
Scheidingssnelheid: | 1-100 mm/sec | Mededeling: | SMEMA |
Hoog licht: | PCB CNC Router,Gealigneerde PCBA-Routermachine |

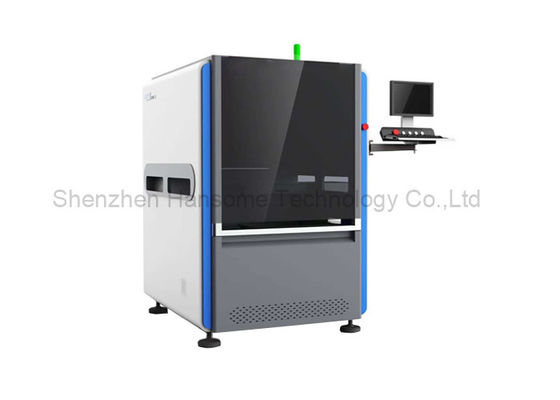

De Routermachine van 100000 t/min-PCB Depaneling van het Asccd Systeem Gealigneerde zonder Kaliber
Inleiding
Deze machine is een volledig automatisch gealigneerd routersysteem, met lader en losinstallatie voor AT testlijn, hoge snelheidsas, lage spanningskracht om PCBA te snijden en precisie en clearliness te verzekeren.
Eigenschappen
1, Gebruik Duitsland Sycotec Spinde, Maximum 1000000 t/min en automatische het bewerken omschakelingsfunctie.
2, de ESD borstel bij de bodem van PCBA, hebben een perfect stof absorberend effect.
3, Uitstekend CCD-systeem met Weergavecamera, Moritex-lens en meting - niveau lichtbron, om machinekaliberbepaling, compensatie en het plaatsen, met grote stabiliteit en anti-distrubancecapaciteit te verdedigen.
4, Perfecte Jig-less verpletterende oplossing, steunen 20*20~350*350mm de grootte van PCB, en het oogstapparaat kan snel realiseren verwijder en, hoge betrouwbaarheid en lage kosten installeer.
5, Standaard het bewerken repertoire met drie soorten 3.175tools, elk met binnen 10pcs. Met precisie het vastklemmen systeem en opheffend systeem, X1, Y1 en Z1 om de hulpmiddelen te schakelen
6, maken solution1 leeg: PCBA na knipsel, zal aan de ESD riem worden geplaatst, dan de test of de assembleylijn ingaan. Maak oplossing 2 leeg: Met partij het leegmaken eenheid, zal de klem de dienbladdoos plaatsen.
7, worden de malensnijder gedreven door hoge snelheidsas met de voordelen van een verminderde scherpe kracht, hoge accuraty, met geringe geluidssterkte, en geschikt voor al vormpcba, zoals ronde, rechte lijn, het type van L of u-, squres en boogvormen.
8, Engels de versiesysteem van Win7/van Win10
Specificatie
Model | Wapen-710 | Wapen-711 |
Maximum PCB-grootte | 350x350mm | |
Min PCB-grootte | 50x50mm | |
PCB-dikte | 0.46mm | |
Transmissiehoogte | 900±50mm | |
Vervoerrichting | Linkerzijde aan recht | |
Vervoerssnelheid | (maximum) 1500mm/s Regelbaar | |
Ladingswijze | Van de sectie-type het spoor vervoersgids | |
De aanpassing van de spoorbreedte | Automatisch | |
Communicatie interface | SMEMA | |
PCB-het plaatsen | Bovenkant en bodemgidsspoor het vastklemmen | |
Het plukken systeem | 360degree roterend het vastklemmen systeem, 2 groepen vacuümzuigingspijpen; 4 groepen ESD riemvervoer/partijpaneel die hoogstens eenheden door:sturen | |
Het snijden spindel/snelheid | 100.000 t/min/min, het merk van Duitsland | 60.000 t/min/min, het merk van Duitsland |
Automatische hulpmiddelverandering | Ja | Nr |
De controle van het onderbrekingsmes | Ja | Ja |
Het scheiden van snelheid | 1-100mm/s | |
Scherpe nauwkeurigheid | ±0.05mm | |
Malenuitrusting | φ0.8~φ3.0 rechterkantratation, het staal van het steelwolfram | |
Herhaal het plaatsen nauwkeurigheid | ±0.02mm | |
Gecoördineerde bewegende snelheid | 1000mm/s | |
Uit plaattype | ESD riemvervoer/de forwardrding eenheid van het partijpaneel | |
Afvalinzameling | Afzet via spoor | |
Procedure het programing | GERBER-het programma van /editing van de tekeningsinvoer door visueel systeem | |
Luchtlevering | 5-8 kg/cm ³ | |
Voeding | AC380V, 50/60Hz, 3KW | |
Machinegrootte | 1000x1300x1600 mm | |
Gewicht |
Appro. 1000kg
|
Machinegrootte
Details
1, Automatische scherpe hulpmiddelverandering 2, Gebroken messenopsporing 3, Automatische productiewijze
4, SPC-statistiekenfunctie en gelijkeerp systeem
5, Optioned aan de explosiebestendige vacuümstofcollector en monitor van het luchtvolume
Perfecte PCBA die systeem zonder Kaliber verpletteren om de raad te bevestigen, steunt 20x20~350x350mm de grootte van PCB, en het ver*beteren apparaat kan realiseren
verwijder snel en installeer, heigh betrouwbaarheid en lage kosten.
ESD riem het gealigneerde leegmaken
Het leegmaken oplossing 1: PCBA na het scheiden, zal op ESD riem worden geplaatst, dan de test/de lopende band ingaan.
Het leegmaken oplossing 2: Met partij het leegmaken eenheid arm710-1, zal de klem aan de dienbladdoos van ARM710 plaatsen.
