| Plaats van herkomst: | China |
| Merknaam: | HSTECH |
| Certificering: | CE |
| Modelnummer: | RM-F550 |
| Min. bestelaantal: | 1 set |
|---|---|
| Prijs: | Negotiable |
| Verpakking Details: | houten verpakking |
| Levertijd: | 15 tot 20 werkdagen |
| Betalingscondities: | T/T, Western Union, MoneyGram |
| Levering vermogen: | 50 stuks per maand |
| Naam van het product: | Offline PCBA Router machine | Platform: | Dubbel. |
|---|---|---|---|
| Werkplatform: | 300*350mm | Herhaal nauwkeurigheid: | ±0.01 |
| Snijnauwkeurigheid: | ±0.03 | Afmetingen van de machine: | 1200*1050*1440mm ((L*W*H) |

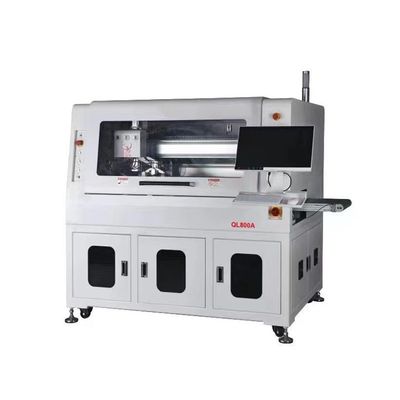

Automatische pcb-routermachine offline pcba-routermachine met detectie van gebroken mes
Inleiding
Deze machine is een inline automatische PCBA routing machine, de PCBA bevestigd met jig voor automatische onderste zijdelingse routing,en na het routeren van de machine gebruik de spuitstuk zuig om te plukken en plaatsen van de PCBA met jig samen, wordt het gebruikt voor het scheiden van het stempelgat, de curve PCB en andere onregelmatig verbonden PCB's.
Chinese/Engelse software bedieningssysteem
Duitse merk Basler hogesnelheidskamera gehele bordfotografie programmeringsmodus
Uitgerust met automatische routing tool ((bit) changing,breuk tool detection, tool height correction function
Dual-table werk continu om de productie-efficiëntie te verbeteren
Kenmerken

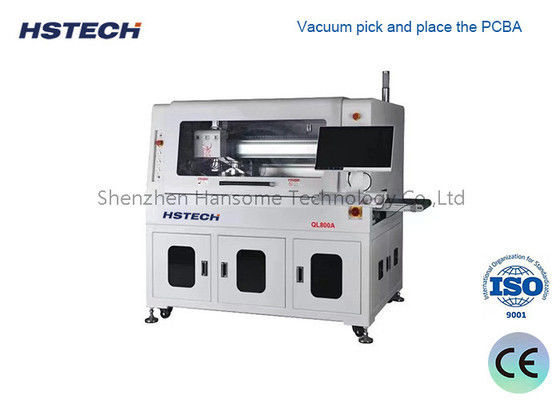

1, Vacuüm pick en plaats de PCBA.
2Ik snij de bodem af.
3Dubbele platformen.
4Met gebroken mes detectie.
5Sluit de automatische productielijn aan.
6, SPC statistieken functioneren en overeenkomen met het ERP-systeem.
7, kan worden uitgerust met automatische gereedschapswisseling, explosiebestendige functie van stofzuiger en luchtvolumebewaking.
Technische details
| Model | QL800A | |
| Maximale PCB-grootte | 260x340 mm | |
| Min PCB-grootte | 50x50 mm | |
| PCB-dikte | 0.4-6 mm | |
| Transmissiehoogte | 900 ± 50 mm | |
| Vervoerrichting | Links naar rechts | |
| Transportsnelheid | 1500 mm/s (max) Instelling | |
| Laadmodus | Vervoergeleidingsspoor van het sectietype | |
| Aanpassing van de spoorbreedte | Automatisch | |
| Communicatie-interface | SMEMA | |
| PCB-positionering | Positionering van de armaturen | |
| Verzamelsysteem | Vacuümzuigopname | |
| Snijspindel/snelheid | 60,000 rpm/min, Duitse merk ((optioneel 100.000 rpm/min, Duitse merk) | |
| Koeltype | Zelfkoud type | |
| Automatische gereedschapswisseling | niet-verplichte | |
| Breek het mes. | - Ja, dat klopt. | |
| Scheidingssnelheid | 5-100 mm/s | |
| Snijnauwkeurigheid | ± 0,05 mm | |
| Flesseringskit | φ0,8~φ3,0 rechtse rotatie, staal van wolfraam | |
| Herhalingspositie-nauwkeurigheid | ±0,1 mm | |
| Coördinatie van de snelheid | 1000 mm/s | |
| Type plaat | ESD-bandvervoer / batch-paneel forwarding unit | |
| Inzameling van afvalstoffen | Inzameling van afvalkasten | |
| Programmering van procedures | GERBER tekeningen importeren/bewerken programma via visueel systeem | |
| Luchtvoorziening | 5-8 kg/cm3 | |
| Stroomvoorziening | AC380V, 50/60Hz, 3 kW | |
| Maatwerkgrootte | 1500 x 850 x 1600 mm | |
| Gewicht | Ongeveer 800 kg | |
Maatwerkgrootte
Ondergrote routing en stofverzamelaar
Uitstekend CCD-systeem met beeldcamera, moritexlens en meet-niveau lichtbron, ter ondersteuning van machine kalibratie, compensatie en positionering,met een hoge stabiliteit en anti-verstoring capaciteit.
Omnipotentie vacuümzuigschok voor het plukken, plaatsen, lossen en produceren.
Het is een composiet ontladingssysteem, met behulp van de ESD antistatische band om het gescheiden product aan de bovenkant te vervoeren, en het afval wordt aan de onderkant vervoerd, wat veel ruimte bespaart.
