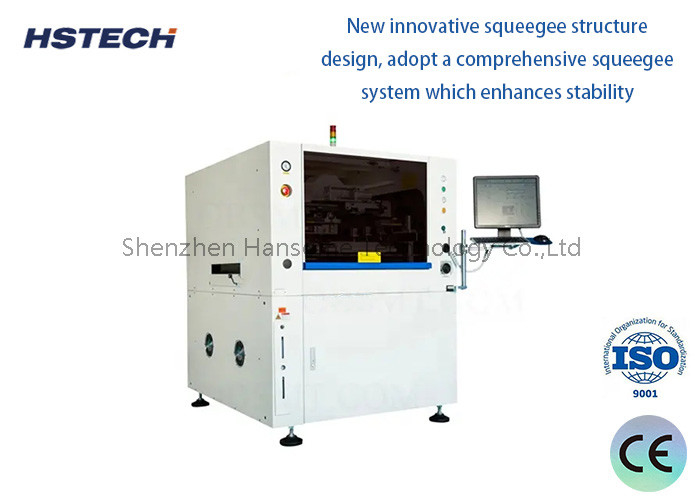

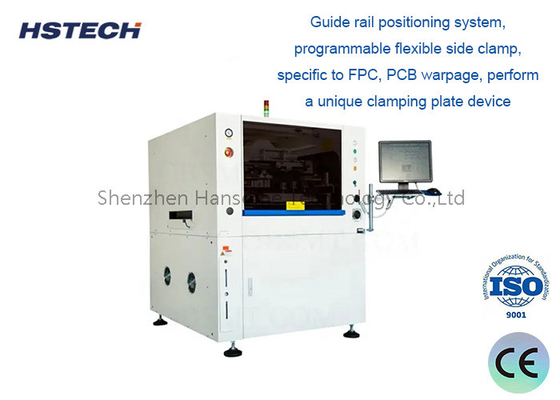

SMT-plakprinter met magnetische pin/ondersteuningsblok en R-L-transport

Merknaam:	GKG
Modelnummer:	G5
Moq:	1 set
Prijs:	negotiable
Betalingsvoorwaarden:	T/T, Western Union, MoneyGram
Toeleveringsvermogen:	100 stuks per maand

Gedetailleerde informatie

Productbeschrijving

Gedetailleerde informatie

Plaats van herkomst:

China

Certificering:

CE,TUV,ROHS

Naam van het product:

Automatische stensilprinter

andere naam:

De Drukmachine van het soldeerseldeeg

PCB-grootte:

50x50~400x340mm

Transporthoogte:

900±40mm

Breedteaanpassing:

Automatisch

I/O-interface:

SMEMA

Verpakking Details:

Houten verpakking

Levering vermogen:

100 stuks per maand

Productbeschrijving

SMT-plakprinter met magnetische pin/steunblok & R-L-transport

Specificatie

Model	G5
Stenselgrootte	370x370mm ((min grootte)
	737x737mm (maximale afmeting)
	20-40 mm ((dikte)
Maximale PCB-grootte	400x340 mm
Min PCB-grootte	50x50 mm
PCB-dikte	0.4-6 mm
PCB-vervorming	max 1% PCB-diagonale
Transporthoogte	900 ± 40 mm
Vervoerrichting	L-R, R-L.
Transportsnelheid	max 1500 mm/s, kan worden ingesteld
Vervoermethode	Eén fase
Wldth-aanpassing	automatisch
I/O-interface	SMEMA
PCB-positionering (ondersteuningsmethode)	Magnetische pen/steunblok/opwaarts-naar beneden tafel
PCB-clampsysteem	Gepatenteerd over de bovenste klem/zijklem
Afdrukkop	Twee onafhankelijke gemotoriseerde drukkoppen
Druk van de squeegee	0.5 tot 10 kg (programmabeheer)
Afdruksnelheid	6-200 mm/sec
Afdrukmodus	Eén / Twee keer
Typ van de spuitmachine	Rubber / staal Squeegee Blade ((Hoek 45°/55°/60°)
Reinigingssysteem	Versterkte vacuümabsorptie, droog, nat, vacuüm drie modi
CCD FOV	8x6 mm
Machinaal instelbereik	X: ± 3 mm, Y: ± 7 mm, θ: ± 2°
Visie	Zoek naar boven/laag optische structuur/CCD/geometrie Patroonmatch

Specificatie van de gehele machine

Herhalingspositie nauwkeurigheid	±0,01 mm
Accuraatheid van het drukwerk	± 0,025 mm
Cyclustijd	< 8 sec
Productwisseling	oud: < 3 minuten, nieuw: < 5 minuten
Luchtvoorziening	4 tot en met 6 kg v/cm
Stroomvoorziening	AC:220±10%,50/60HZ, 2,5 kW
Controlemethode	PC's
Operatiesysteem	Windows XP/Win7
Afmetingen van de machine	1140 ((L) x 1364 ((W) x 1404 (H) mm
Gewicht van de machine	Ongeveer 1000 kg.

Kenmerken

1.Alle nieuwe 3e generatie stencil X balk structuur, toe te voegen soldeerpasta operators meer handig en nauwkeurige plaatsing stalen mesh; Nieuwe type koppel X balk, los soldeerpasta en stof afzetting,de levensduur van de machine verlengen;

2.Scalable op drukapparaat, in het licht van de gemakkelijke vervorming van de PCB-printing kan de tablet maken, hoeft niet om druk te gebruiken voor een korte tijd kan terug.Flexibel gebruik van het product.

3.De hele machine gebruik geïmporteerde zelfglijdend gidsrail, gidsrail geen smeermiddel toe te voegen, binnen vijf jaar gids gratis onderhoud binnen vijf jaar.

4.X Y1 Y2 in de VS HAYDON lineaire motor, de Japanse precisie aandrijving schroef, zelf-smeermiddeld geleidingsrail, om de nauwkeurigheid te garanderen.

5.Net frame Y om automatisch te lokaliseren, kan snel automatisch stencil tegenpunt realiseren;

6.Gekrompen bladbalk met gebruikmaking van hoogsterk staal, in het drukproces om de stabiliteit van de drukkop te waarborgen;kan zeer goede bescherming in scraper drop proces stencil en scraper.
