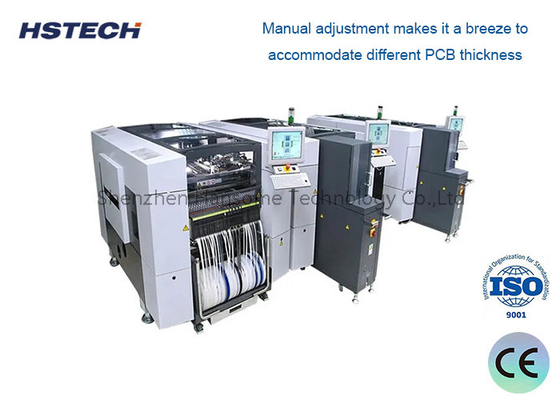

SMT-plakprinter met magnetische pin/ondersteuningsblok en R-L-transport

Gedetailleerde informatie

Plaats van herkomst:

China

Certificering:

CE,TUV,ROHS

Naam van het product:

Automatische stensilprinter

Andere naam:

De Drukmachine van het soldeerseldeeg

PCB-grootte:

50x50~400x340mm

Transporthoogte:

900±40mm

Breedteaanpassing:

Automatisch

I/O-interface:

SMEMA

Verpakking Details:

Houten verpakking

Levering vermogen:

100 stuks per maand

Productbeschrijving

SMT-plakprinter met magnetische pin/ondersteuningsblok en R-L-transport

Specificatie

Model	G5
Stenselgrootte	370x370mm ((min grootte)
	737x737mm (maximale afmeting)
	20-40 mm ((dikte)
Maximale PCB-grootte	400x340 mm
Min PCB-grootte	50x50 mm
PCB-dikte	0.4-6 mm
PCB-vervorming	max 1% PCB-diagonale
Transporthoogte	900 ± 40 mm
Vervoerrichting	L-R, R-L.
Transportsnelheid	max 1500 mm/s, kan worden ingesteld
Vervoermethode	Eén fase
Wldth-aanpassing	automatisch
I/O-interface	SMEMA
PCB-positionering (ondersteuningsmethode)	Magnetische pen/steunblok/opwaarts-naar beneden tafel
PCB-clampsysteem	Gepatenteerd over de bovenste klem/zijklem
Afdrukkop	Twee onafhankelijke gemotoriseerde drukkoppen
Druk van de squeegee	0.5 tot 10 kg (programmabeheer)
Afdruksnelheid	6-200 mm/sec
Afdrukmodus	Eén / Twee keer
Typ van de spuitmachine	Rubber / staal Squeegee Blade ((Hoek 45°/55°/60°)
Reinigingssysteem	Versterkte vacuümabsorptie, droog, nat, vacuüm drie modi
CCD FOV	8x6 mm
Machinaal instelbereik	X: ± 3 mm, Y: ± 7 mm, θ: ± 2°
Visie	Zoek naar boven/laag optische structuur/CCD/geometrie Patroon-match

Specificatie van de gehele machine

Herhalingspositie nauwkeurigheid	±0,01 mm
Accuraatheid van het drukwerk	± 0,025 mm
Cyclustijd	< 8 sec
Productwisseling	oud: < 3 minuten, nieuw: < 5 minuten
Luchtvoorziening	4 tot en met 6 kg v/cm
Stroomvoorziening	AC:220±10%,50/60HZ, 2,5 kW
Controlemethode	PC's
Operatiesysteem	Windows XP/Win7
Afmetingen van de machine	1140 ((L) x 1364 ((W) x 1404 (H) mm
Gewicht van de machine	Ongeveer 1000 kg.
