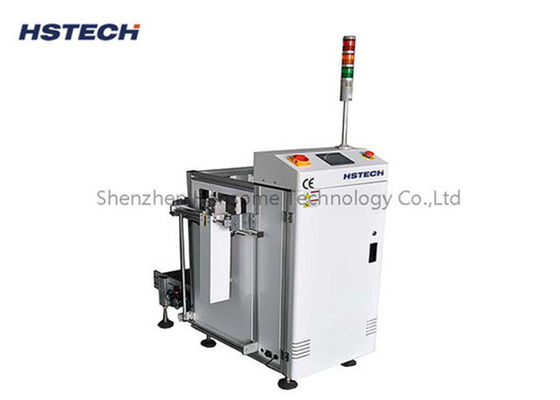

High Speed Panasonic PLC PCB Loader met 6 seconden laadtijd voor SMT-productielijn

Merknaam:	HSTECH
Modelnummer:	HS-250LD
Moq:	1 set
Prijs:	negotiable
Betalingsvoorwaarden:	T/T, Western Union
Toeleveringsvermogen:	50 stuks per maand

Gedetailleerde informatie

Productbeschrijving

Gedetailleerde informatie

Plaats van herkomst:

China

Certificering:

Productnaam:

PCB-lader

Kleur:

Wit

Voeding:

AC110V/220V,50/60Hz

Plc:

Mitsubishi

Relais:

Schneider

opto-elektrische schakelaar:

OMRON

Verpakking Details:

Houten verpakking

Levering vermogen:

50 stuks per maand

Markeren:

PCB-laders met hoge snelheid

Panasonic PLC SMT-tijdschriftenlader

6 seconden laadtijd PCB-verwerkingsapparatuur

Productbeschrijving

Hoge Snelheid Panasonic PLC PCB Lader voor SMT Productielijn

Deze geautomatiseerde PCB-lader is ontworpen voor het begin van SMT-productielijnen en transporteert efficiënt PCB's van magazines naar downstream transportsystemen.

Toepassingsoverzicht

De Panasonic PLC PCB Lader dient als een cruciaal onderdeel in PCB-assemblageprocessen en laadt automatisch onbestukte printplaten op productielijnen of in volgende machines zoals pick-and-place systemen en soldeerapparatuur.

Belangrijkste Kenmerken

True color touchscreen bedieningsinterface
Mitsubishi PLC besturingssysteem
Magazijncapaciteit: boven 1, onder 1, of aangepaste configuraties
Selectieve pitch opties: 10mm, 20mm, 30mm, 40mm
PCB transportrichting: van links naar rechts of van rechts naar links (optioneel)
Handmatige/Automatische modus selectie
Voorrail vast of achterrail vast configuraties
Standaard SMT applicatiehoogte (920±20mm)
Torenlicht statusweergave
SMEMA communicatiesignaal compatibiliteit

Technische Specificaties

Model	HS-250LD	HS-330LD	HS-390LD	HS-460LD
Spanning	AC110V/220V, 50/60Hz, eenfasig, max. 300A
PCB Afmeting	(50×50)~(350×250)	(50×50)~(455×330)	(50×50)~(530×390)	(50×50)~(530×460)
Magazijn Afmeting	355×320×565	460×400×565	535×460×565	535×530×565
Luchttoevoer	0.4~0.6Mpa
Transporthoogte	920±20mm (standaard)
Laadtijd	6 seconden
Magazijn Vervangtijd	Ongeveer 20 seconden
Transportrichting	L naar R, of R naar L (optioneel)
PCB Dikte	Minimum 0.4mm
Pitches	1-4 (10mm stap)
Communicatie	SMEMA
Machine Afmeting	1100×780×1200	1400×860×1200	1500×920×1200	1600×1120×1200
Gewicht	Ongeveer 140kg	Ongeveer 180kg	Ongeveer 220kg	Ongeveer 230kg

Industriële Toepassingen

Productielijnen: Essentieel in elektronicafabrieken voor PCB-assemblage, testen en soldeerprocessen.

Prototyping: Ideaal voor laboratoriumomgevingen en kleinschalige productieactiviteiten die beperkte PCB-hoeveelheden verwerken.

Operationele Voordelen

Verbeterde Productie-efficiëntie: Minimaliseert stilstandtijd geassocieerd met handmatig laden voor soepelere workflow-operaties
Consistentie: Biedt betrouwbaar PCB-laden met verminderd risico op schade of verkeerde uitlijning
Arbeidsbesparing: Vermindert handmatige arbeidsvereisten, waardoor personeel zich kan concentreren op kritieke taken

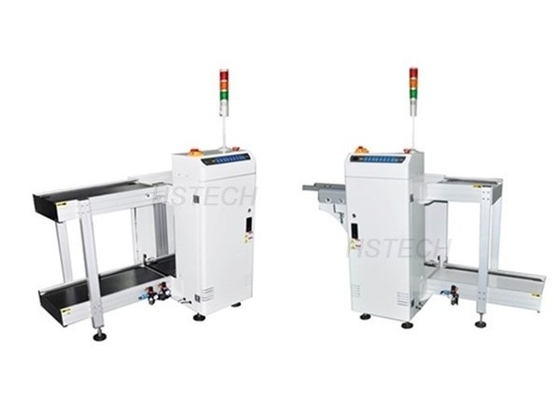

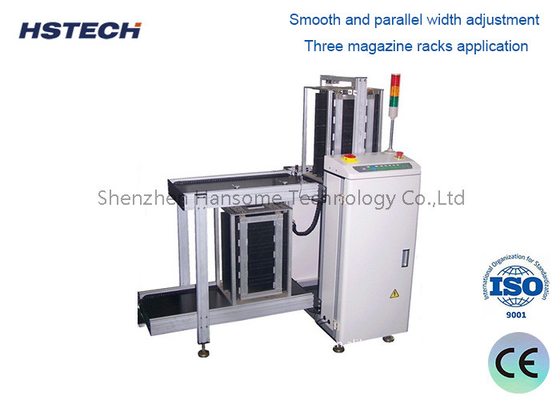

Productafbeeldingen
