| Plaats van herkomst: | China |
| Merknaam: | HSTECH |
| Certificering: | CE |
| Modelnummer: | HS-800 |
| Min. bestelaantal: | 1 set |
|---|---|
| Prijs: | Negotiable |
| Verpakking Details: | Houten pakket |
| Levertijd: | 7 ~ 9 werkdagen |
| Betalingscondities: | T/T, Western Union, MoneyGram |
| Levering vermogen: | 100 sets per maand |
| Naam van het product: | de post van de bgaherwerking | Garantie: | 1 jaar |
|---|---|---|---|
| Controle: | aanraakscherm | PLC's: | Mitsubishi |
| Relaismerk: | Schneider | Opto-elektronische schakelaar: | Omron |
| Materiaal: | Aluminiumlegering | Voorwaarde: | Nieuw |
| Dikte: | 0.6-4.0 mm | Signaal: | SMEMA |
| Toepassing: | Elektronische Assemblage | Kleur: | Zilver |
| Controlesysteem: | PLC's | OEM/ODM: | Beschikbaar |
| Energieverbruik: | 200 W | Stroomvoorziening: | AC220V |
| Luchtdruk: | 4-6bar | snelheid: | 200-300 stuks/min |
| Type: | Automatisch | Gewicht: | 220/240 kg |
| Hoog licht: | Integratie kop pcb-behandelingsapparatuur,pcb-behandelingsapparatuur met montage kop |
||

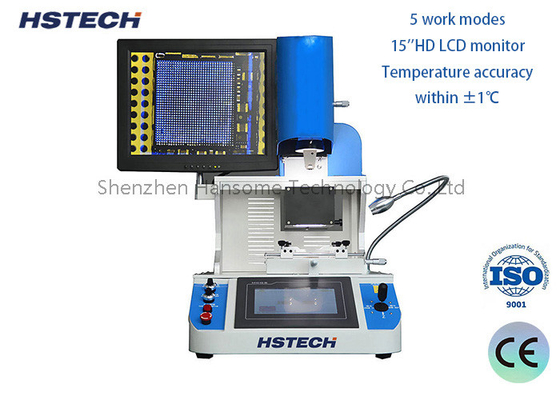

PCB-behandelingsapparatuur HS-800 BGA-herbewerkingsstation met integratie van een warmluchtmontagehoofd
Specificatie
| BGA-herwerkingsstation | Model:HS-800 |
| Verwarmingsvermogen | Verwarming van de bovenkant 1200W ((Max), onderverwarming van de onderkant 1200W ((Max) |
| Onderaan voorverhitting | IR 5000w |
| Temperatuurregeling | K-type thermocouple, sluitsluitingsregeling |
| Locatiewijze | Buiten- of locatiegat |
| Algemene afmetingen | L970mm*W700mm*H830mm |
| PCB-grootte | W650*D610mm |
| BGA-grootte | Maximaal 80 mm*80 mm Min 1 mm*1 mm |
| Toepasselijke PCB-dikte | 0.3 - 5 mm |
| Montage-nauwkeurigheid | ±0,01 mm |
| Gewicht van de machine | 140 kg |
Kenmerken
1.Hotluchtkop en montagehoofd integratie ontwerp, met automatische soldeer- en ontsoldeerfuncties.
2De bovenste verwarmingstoestellen hebben een warmluchtsysteem, waardoor de verwarming sneller verloopt, de temperatuur gelijkmatig is en de koeling sneller verloopt (de temperatuur kan tot 50 tot 80 graden Celsius bereiken).
3.Onafhankelijke 3 verwarmers. bovenste en onderste verwarmers kunnen synchroon en automatisch bewegen, kunnen IR elke positie te bereiken. onderste verwarming zone kan verwijderen naar boven en naar beneden, ondersteuning PCB bord.
4.PCB-bord adopteert een hoge nauwkeurigheid schuifbalk om de precisie van BGA en PCB te garanderen.
5.Unieke voorverwarmingstafel van de bodem, vervaardigd van uit Duitsland ingevoerde hoogwaardige verwarmingsmaterialen.
6.Voorverwarmingstafel, klemapparaat en koelsysteem kunnen integraal in de X-as bewegen, waardoor PCB-locatie en ontsouten veiliger en gemakkelijk zijn.
7De X- en Y-as neemt de motor automatisch in beweging om de uitlijning sneller en gemakkelijker te maken.
8. Dubbele rocker besturen van de camera en bovenste en onderste verwarming platform om ervoor te zorgen dat de uitlijning nauwkeurigheid nauwkeurigheid.
9Ingebouwde vacuümpomp, 360° draaien; fijn instelbare montagezuigstuk.
10.De zuigmond kan automatisch BGA-opname- en montagehoogte detecteren met een druk die binnen 10 gram kan worden gereguleerd; voor kleinere BGA-opname- en montage is nuldruk beschikbaar.
11Optisch visiesysteem met hoge resolutie in kleur, handmatig verplaatsbaar op de X/Y-as, met gesplitste visie, zoom-in en fijnstelfuncties, inclusief afwijking onderscheiden, automatische scherpstelling,software-operatie, 22x optische zoom; herwerkbaar max. BGA grootte 80*80MM;
12.Met 10 temperaturegroepen opwaarts (afwaarts) en 10 temperaturegroepen met constante temperatuurbeheersing, kunnen veel temperaturegroepen worden bespaard.
13.Vele maten van legering spuitstuk, gemakkelijk te vervangen; kan op elke hoek.
14Met 5 thermocouple-poorten, kan real-time de temperatuur op meerdere punten detecteren en analyseren.
15.Met een solide operationele display functie om de temperatuur controle betrouwbaarder te maken.
Toepassing
Geschikt voor mobiele telefoons, harde schijven, toetsenborden, elektronisch speelgoed, computers, DVD's, stippen, kunststoffen, elektrische apparaten, communicatieapparatuur, elektrische apparaten, speelgoed, elektronische verwerking,motoren, motoren, onderdelen, tablets, notebooks, digitale camera's, afstandsbedieningen, walkie-talkies, enz.
Over verpakkingen
