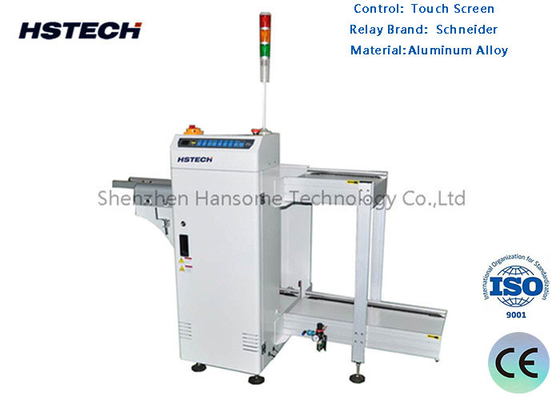

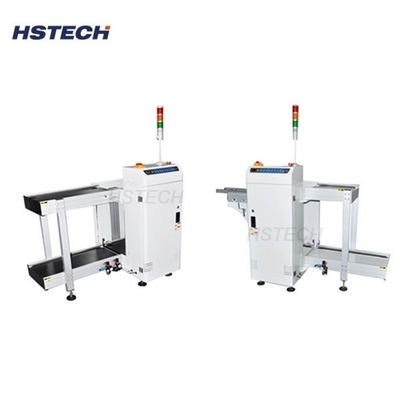

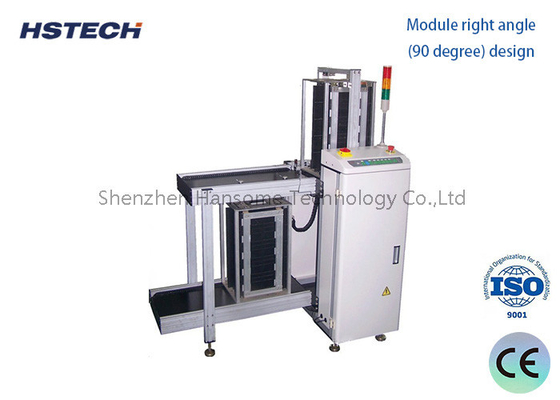

Dubbele Baan PCB Uitlader met 6 Magazijn Laadcapaciteit en PLC Besturingssysteem voor SMT Productie

Dubbele Baan PCB Uitlader met 6 Magazijn Laadcapaciteit en PLC Besturingssysteem voor SMT Productie

Merknaam:	HSTECH
Moq:	1 set
Prijs:	negotiable
Betalingsvoorwaarden:	D/P, T/T, Western Union,
Toeleveringsvermogen:	200 stuks per maand

Gedetailleerde informatie

Productbeschrijving

Gedetailleerde informatie

Plaats van herkomst:

China

Certificering:

Productnaam:

Dubbele spoorontlading

Garantie:

1 jaar

Controle:

touchscreen

Plc:

Mitsubishi

Relaismerk:

Schneider

Opto-elektronische schakelaar:

OMRON

Materiaal:

Aluminiumlegering

Sollicitatie:

Elektronische Assemblage

Controlesysteem:

Plc

Stroomverbruik:

200W

Verpakking Details:

Houten verpakking

Levering vermogen:

200 stuks per maand

Markeren:

PCB-losser met dubbel spoor

6 magazijnen laadvermogen SMT-losser

PLC-besturingssysteem PCB-behandelingsapparatuur

Productbeschrijving

Hoge kwaliteit dubbelbaans 6 magazines PCB unloader met PLC besturingssysteem

Deze geavanceerde PCB unloader is ontworpen om printplaten in twee magazines tegelijkertijd te verzamelen van apparatuur met dubbele baan, met een geavanceerd PLC besturingssysteem voor optimale automatisering en efficiëntie.

Introductie PCB Unloader

Deze unit verzamelt efficiënt PCB's in twee magazines van apparatuur met dubbele baan tegelijkertijd, waardoor een continue productiestroom in SMT-productieprocessen wordt gewaarborgd.

Werkingsprincipe

Bordontvangstmechanisme: Maakt gebruik van robotsystemen of transportbanden met vacuümadsorptie om gemonteerde PCB's veilig van de mounter te verwijderen
Transfermechanisme: Brengt aangesloten PCB's over naar aangewezen uitgangsstations met behoud van horizontale stabiliteit om afwijking van de componentpositie te voorkomen
Nauwkeurige positionering: Uitgerust met visuele herkenningssystemen voor real-time monitoring van de PCB-positie en -hoek, met besturingssystemen die feedbackgegevens gebruiken voor nauwkeurige overdracht en plaatsing
Hoge automatisering: Moderne SMT unloaders werken volledig automatisch zonder handmatige tussenkomst, waardoor snelle en efficiënte PCB-overdracht tussen processen mogelijk is
Mounter coördinatie: Werkvolgordes worden gesynchroniseerd met eerdere mounterns om continue en naadloze PCB-overdracht tussen productiefasen te garanderen

Belangrijkste kenmerken

Geavanceerd PLC besturingssysteem
Ontwerp met dubbele banen en dubbele liftplatforms
Capaciteit voor het laden van 6 magazines
Geoptimaliseerd gascircuitontwerp voor soepele en stabiele PCB-transmissie
Standaard SMEMA-compatibiliteit

Technische specificaties

Type	DU-250	DU-300	DU-400	DU-500
Voeding	AC110V/AC220V 50H60Hz	AC110V/AC220V 50H60Hz	AC110V/AC220V 50H60Hz	AC110V/AC220V 50H60Hz
Luchttoevoer	5kgf/C M2	5kgf/C M2	5kgf/C M2	5kgf/C M2
PCB-formaat (mm)	350*50~250	445*50~330	530*50~390	535*50~460
PCB-richting	van links naar rechts of van rechts naar links	van links naar rechts of van rechts naar links	van links naar rechts of van rechts naar links	van links naar rechts of van rechts naar links
Magazineformaat (mm)	335320565	460400565	535460565	535530565
Stapafstanden (mm)	10,20,30,40	10,20,30,40	10,20,30,40	10,20,30,40
Transporthoogte (mm)	900±20	900±20	900±20	900±20
Transmissiesnelheid	6m/S	10m/S	10m/S	10m/S
Vermogen hoofdmotor	440W	440W	440W	440W
Machineformaat (mm)	151015301250	191016301250	216017601250	216019001250
Gewicht (kg)	320	350	380	410
