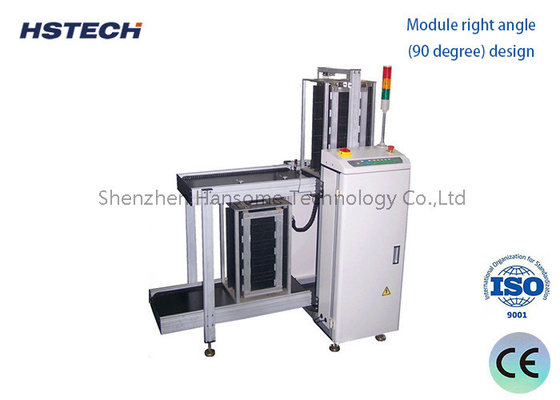

True Color Touch Screen Control PCB Loader met Tower Light Display en 6 seconden laadtijd

True Color Touch Screen Control PCB Loader met Tower Light Display en 6 seconden laadtijd

Merknaam:	HSTECH
Modelnummer:	HS-250LD
Moq:	1 set
Prijs:	negotiable
Betalingsvoorwaarden:	T/T, Western Union
Toeleveringsvermogen:	50 stuks per maand

Gedetailleerde informatie

Productbeschrijving

Gedetailleerde informatie

Plaats van herkomst:

China

Certificering:

Productnaam:

PCB-lader

Kleur:

Wit

Voeding:

AC110V/220V,50/60Hz

Plc:

Mitsubishi

Relais:

Schneider

opto-elektrische schakelaar:

OMRON

Verpakking Details:

Houten verpakking

Levering vermogen:

50 stuks per maand

Markeren:

True Color touchscreen-besturingsprintplaatlader

Tower Light Display PCB-behandelingsapparatuur

6 seconden laadtijd SMT-tijdschriftlader

Productbeschrijving

Echte kleur touchscreen control pcb loader

Deze geavanceerde PCB-behandelingsapparatuur met torenlichtdisplay dient als startpunt voor SMT-productielijnen en stuwt PCB's automatisch van magazines naar stroomafwaartse transportsystemen.

Productoverzicht

De PCB-lader is gespecialiseerde apparatuur die is ontworpen voor automatisch laden van printplaten.De belangrijkste functie ervan is het automatisch ophalen van materialen uit de grondstofracks en het nauwkeurig laden ervan in productielijnen of de volgende procesapparatuur..

Werkingsbeginsel

De PCB-lader bestaat uit rack, vacuümzuigbeker en XY-servo-platformcomponenten en maakt gebruik van vacuümnegatieve druk om PCB's te absorberen.Het platform controleert nauwkeurig de bewegingsbanen om PCB's van rekken naar gespecificeerde posities te verplaatsen, waarbij het gehele proces geautomatiseerd wordt door middel van het besturingssysteem voor snelle en efficiënte laadwerkzaamheden.

Belangrijkste kenmerken

Hoge automatisering: volledig automatisch PCB-picking en -plaatsing zonder handmatige tussenkomst
Precisiebelasting: herhaalbare positiegenauigheid binnen ±0,05 mm
Adaptief ontwerp: Automatische aanpassing van de positie van de zuigbeker voor verschillende PCB-groottes
Hoog rendement: Gemiddeld laadvermogen van 300-500 stuks per uur
Arbeidsbesparing: aanzienlijke vermindering van de handmatige laadintensiteit en kosten

Toepassingen

PCB-productie:Automatisch laden van blote platen op SMT-patchapparatuur en golfsoldeermachines
Elektronische montage:Het laden van geassembleerde PCB's in test- en verpakkingsapparatuur
Reparatiewerkzaamheden:Snel en nauwkeurig laden van gerepareerde PCB's naar reparatieapparatuur

Technische specificaties

Model	HS-250LD	HS-330LD	HS-390LD	HS-460LD
Spanning	AC110V/220V, 50/60Hz, enkelfasig, maximaal 300A
PCB-afmetingen	(50 × 50 ~ 350 × 250)	(50×50) ~(455×330)	(50×50) ~ ((530×390)	(50×50) ~ ((530×460)
Afmeting van het tijdschrift	355×320×565	460×400×565	535×460×565	535 × 530 × 565
Air Supply	0.4 tot en met 0,6 Mpa
Transporthoogte	920±20 mm (standaard)
Laadtijd	6 seconden.
Tijdschriften vervangen tijd	Ongeveer 20 seconden.
Vervoersrichting	Links naar rechts of rechts naar links (facultatief)
PCB-dikte	Minimum 0,4 mm
Pits	1-4 (10 mm-stap)
Communicatie	SMEMA
Machina dimensie	1100 × 780 × 1200	1400×860×1200	1500 × 920 × 1200	1600 × 1120 × 1200
Gewicht	Ongeveer 140 kg	Ongeveer 180 kg	Ongeveer 220 kg	Ongeveer 230 kg

Geavanceerde functies

Echte kleuren touchscreen besturing
Mitsubishi PLC
Magasincapaciteit: bovenkant, onderkant of aangepast
Selectief veld: 10 mm, 20 mm, 30 mm, 40 mm
PCB-transportrichting: van links naar rechts of van rechts naar links (facultatief)
Handmatige/automatische aanloopmodus
Vast voor- of achterspoor (facultatief)
Standaardhoogte voor SMT-toepassingen (920±20 mm)
Torenverlichtingsdisplay
SMEMA-signaalcompatibiliteit

Verpakking en levering

Artikel 1	PCB-laders
Pakket	1 set per houten doos voor veiligheid
Externe dimensie	1100 × 780 × 1200 mm
Gewicht	Ongeveer 140-230 kg
Aflevering	Ongeveer 15-20 werkdagen
Betaling	D/P, T/T, Western Union, MoneyGram
Haven	Shenzhen
Verzendingsmogelijkheden	A. Per koerier: 4-7 werkdagen bij speciale aanbieding B. Door de lucht: 7 werkdagen op de aangewezen luchthaven C. Over zee: 20-25 werkdagen in de aangewezen haven
