Automatische stencilprinter met magnetische pin/steunblok & R-L transport

Merknaam:	GKG
Modelnummer:	G5
Moq:	1 set
Prijs:	Onderhandelbaar
Betalingsvoorwaarden:	T/T, Western Union, MoneyGram
Toeleveringsvermogen:	100 stuks per maand

Gedetailleerde informatie

Productbeschrijving

Gedetailleerde informatie

Plaats van herkomst:

China

Certificering:

CE,TUV,ROHS

Naam van het product:

Automatische stensilprinter

Andere naam:

De Drukmachine van het soldeerseldeeg

PCB-grootte:

50x50~400x340mm

Transporthoogte:

900±40mm

Breedteaanpassing:

Automatisch

I/O-interface:

SMEMA

Verpakking Details:

Houten verpakking

Levering vermogen:

100 stuks per maand

Markeren:

Automatische de Drukmachine van het Soldeerseldeeg

Automatische stencilprinter met steunblok

Automatische stencilprinter met magnetische pin

Productbeschrijving

SMT-plakprinter met magnetische pin/ondersteuningsblok en R-L-transport

Toepassing

De G9+ Automatic Solder Paste Printing Machine vertegenwoordigt de top van de technologie voor high-end SMT toepassingen.het voldoet goed aan de strenge eisen van het drukproces voor onderdelen zo klein als 03015 en zo fijn als 2025, met uitzonderlijke precisie en opmerkelijke snelheid.

Specificatie

Model	G5
Stenselgrootte	370x370mm ((min grootte)
	737x737mm (maximale afmeting)
	20-40 mm ((dikte)
Maximale PCB-grootte	400x340 mm
Min PCB-grootte	50x50 mm
PCB-dikte	0.4-6 mm
PCB-vervorming	max 1% PCB-diagonale
Transporthoogte	900 ± 40 mm
Vervoerrichting	L-R, R-L.
Transportsnelheid	max 1500 mm/s, kan worden ingesteld
Vervoermethode	Eén fase
Wldth-aanpassing	automatisch
I/O-interface	SMEMA
PCB-positionering (ondersteuningsmethode)	Magnetische pen/steunblok/opwaarts-naar beneden tafel
PCB-clampsysteem	Gepatenteerd over de bovenste klem/zijklem
Afdrukkop	Twee onafhankelijke gemotoriseerde drukkoppen
Druk van de squeegee	0.5 tot 10 kg (programmabeheer)
Afdruksnelheid	6-200 mm/sec
Afdrukmodus	Eén / Twee keer
Typ van de spuitmachine	Rubber / staal Squeegee Blade ((Hoek 45°/55°/60°)
Reinigingssysteem	Versterkte vacuümabsorptie, droog, nat, vacuüm drie modi
CCD FOV	8x6 mm
Machinaal instelbereik	X: ± 3 mm, Y: ± 7 mm, θ: ± 2°
Visie	Zoek naar boven/laag optische structuur/CCD/geometrie Patroon-match

Specificatie van de gehele machine

Herhalingspositie nauwkeurigheid	±0,01 mm
Accuraatheid van het drukwerk	± 0,025 mm
Cyclustijd	< 8 sec
Productwisseling	oud: < 3 minuten, nieuw: < 5 minuten
Luchtvoorziening	4 tot en met 6 kg v/cm
Stroomvoorziening	AC:220±10%,50/60HZ, 2,5 kW
Controlemethode	PC's
Operatiesysteem	Windows XP/Win7
Afmetingen van de machine	1140 ((L) x 1364 ((W) x 1404 (H) mm
Gewicht van de machine	Ongeveer 1000 kg.

Kenmerken

Het digitale CCD-systeem toont een baanbrekend, geheel nieuw optisch padontwerp, dat een uniforme cirkelvormige verlichting en een ultrahelder coaxiale lichtbron integreert.Dit dubbelverlichtingssysteem biedt een ongeëvenaarde helderheidsverstelbaarheid, waardoor verschillende markeringspunten naadloos kunnen worden herkend, ook die op ongelijke oppervlakken of materialen zoals tin-, koper- en zilverplaatingen, warmluchtsoldeermerken, FPC's,en een breed scala aan PCB-kleuren.
Het systeem heeft een robuuste structuur die zorgt voor stabiele XY-bewegingen.Met eenvoudige handmatige aanpassingen is een breed scala aan PCB-diktes mogelijk, waardoor het proces voor maximale veelzijdigheid en gemak wordt gestroomlijnd.

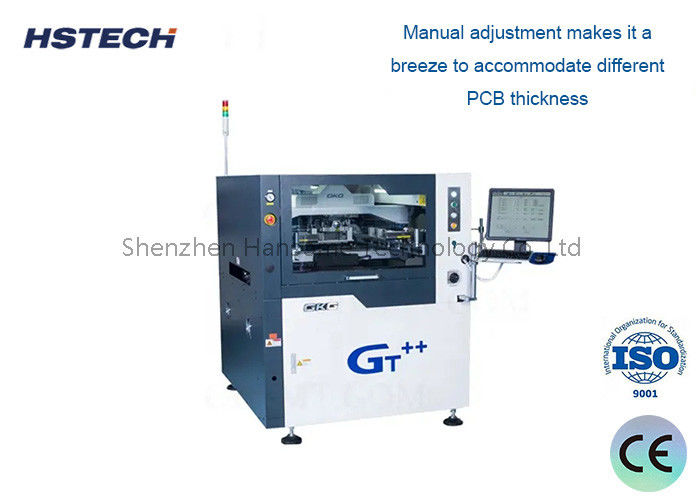

Automatische stencilprinter met magnetische pin/steunblok & R-L transport 0
