| Plaats van herkomst: | China |
| Merknaam: | HSTECH |
| Certificering: | CE |
| Modelnummer: | HS-ARX-811 |
| Min. bestelaantal: | 1 set |
|---|---|
| Prijs: | Negotiable |
| Verpakking Details: | Houten verpakking |
| Levertijd: | 7 ~ 9 werkdagen |
| Betalingscondities: | T/T, Western Union, MoneyGram |
| Levering vermogen: | 100 sets per maand |
| Productnaam: | Inline PCBA-routermachine | Garantie: | 1 jaar |
|---|---|---|---|
| Controle: | Touchscreen | Relaismerk: | Schneider |
| Opto-elektronische schakelaar: | Omron | Materiaal: | Aluminiumlegering |
| Voorwaarde: | Nieuw | Signaal: | SMEMA |
| Toepassing: | Elektronische Assemblage | Kleur: | Zilver |
| Controlesysteem: | PLC's | OEM/ODM: | Beschikbaar |
| Energieverbruik: | 200 W | Type: | Automatisch |

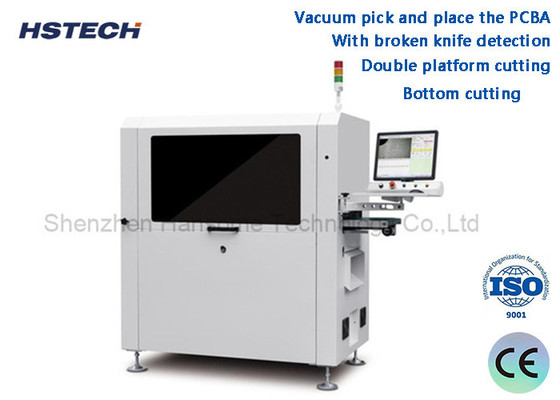

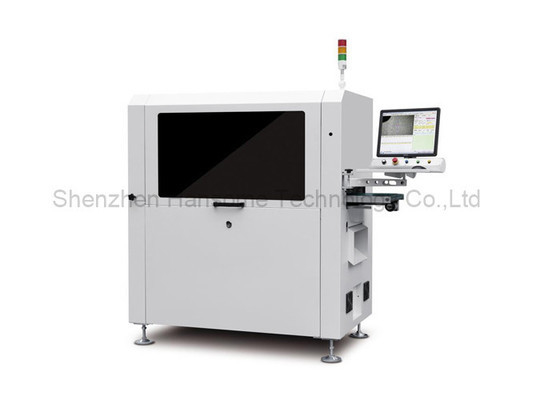

Double platform snijden met gebroken mes detectie Inline PCBA Router Machine
Inleiding
Deze machine is een inline automatische PCBA routing machine, met behulp van schank wolfraam staal freesmachine als het speergereedschap, werken met een aangepaste armature om de PCBA te repareren,ook het stof schoonmaken met een stofverzamelaar na het snijden, ESD-gordel naar transport naar stroomafwaartse apparaat.
Kenmerken
1, Vacuüm pick en plaats de PCBA.
2Ik snij de bodem af.
3Dubbele platformen.
4Met gebroken mes detectie.
5Sluit de automatische productielijn aan.
6, SPC statistieken functioneren en overeenkomen met het ERP-systeem.
7, kan worden uitgerust met automatische gereedschapswisseling, explosiebestendige functie van stofzuiger en luchtvolumebewaking.
| Model | ARX-811 | |
| Maximale PCB-grootte | 260x340 mm | |
| Min PCB-grootte | 50x50 mm | |
| PCB-dikte | 0.4-6 mm | |
| Transmissiehoogte | 900 ± 50 mm | |
| Vervoerrichting | Links naar rechts | |
| Transportsnelheid | 1500 mm/s (max) Instelling | |
| Laadmodus | Vervoergeleidingsspoor van het sectietype | |
| Aanpassing van de spoorbreedte | Automatisch | |
| Communicatie-interface | SMEMA | |
| PCB-positionering | Positionering van de armaturen | |
| Verzamelsysteem | Vacuümzuigopname | |
| Snijspindel/snelheid | 60,000 rpm/min, Duitse merk ((optioneel 100.000 rpm/min, Duitse merk) | |
| Koeltype | Zelfkoud type | |
| Automatische gereedschapswisseling | niet-verplichte | |
| Breek het mes. | - Ja, dat klopt. | |
| Scheidingssnelheid | 5-100 mm/s | |
| Snijnauwkeurigheid | ± 0,05 mm | |
| Flesseringskit | φ0,8~φ3,0 rechterzijde, staal van wolfraam | |
| Herhalingspositie-nauwkeurigheid | ±0,1 mm | |
| Coördinatie van de snelheid | 1000 mm/s | |
| Type plaat | ESD-bandvervoer/batch-panel forwarding unit | |
| Inzameling van afvalstoffen | Inzameling van afvalkasten | |
| Programmering van procedures | GERBER tekeningen importeren/bewerken programma via visueel systeem | |
| Luchtvoorziening | 5-8 kg/cm3 | |
| Stroomvoorziening | AC380V, 50/60Hz, 3 kW | |
| Maatwerkgrootte | 1500 x 850 x 1600 mm | |
| Gewicht | Ongeveer 800 kg | |
Maatwerkgrootte
Detail
Een stofverzamelaar van de onderste grootte.
Uitstekend CCD-systeem met beeldcamera, moritexlens en meet-niveau lichtbron, ter ondersteuning van de kalibratie van de machine,
compensatie en positionering, met een grote stabiliteit en anti-verstooringscapaciteit.
Omnicomponent vacuümzuigschok voor het plukken, plaatsen, lossen en produceren.
Het is een samengesteld ontladingssysteem, waarbij de ESD antistaïsche band wordt gebruikt om het gescheiden product aan de bovenkant te vervoeren, en het afval wordt aan de onderkant vervoerd, waardoor met deze methode veel ruimte wordt bespaard.
