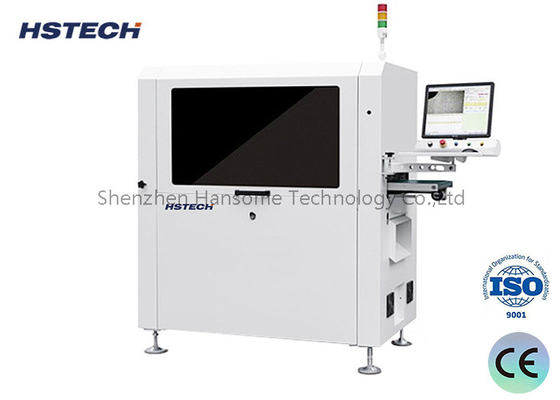

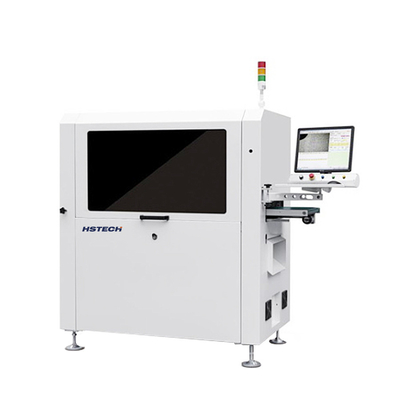

Double platform snijden onderkant snijden vacuüm Pick And Place De PCBA Inline PCB Separating Router

Merknaam:	HSTECH
Modelnummer:	HS-ARX-811
Moq:	1 set
Prijs:	negotiable
Betalingsvoorwaarden:	T/T, Western Union, MoneyGram
Toeleveringsvermogen:	100 stuks per maand

Gedetailleerde informatie

Productbeschrijving

Gedetailleerde informatie

Plaats van herkomst:

China

Certificering:

Naam van het product:

Inline PCB-separatie router

Garantie:

1 jaar

Controle:

Touchscreen

PLC's:

Mitsubishi

Relaismerk:

Schneider

Opto-elektronische schakelaar:

Omron

Materiaal:

Aluminiumlegering

Voorwaarde:

nieuw

Dikte:

0.6-4.0 mm

Signaal:

SMEMA

Toepassing:

Elektronische Assemblage

Kleur:

zilver

Controlesysteem:

PLC's

OEM/ODM:

Beschikbaar

Energieverbruik:

200 W

Stroomvoorziening:

AC220V

Luchtdruk:

4-6bar

Versnelling:

200-300 stuks/min

Type:

Automatisch

Gewicht:

220/240 kg

Verpakking Details:

Houten verpakking

Levering vermogen:

100 stuks per maand

Productbeschrijving

Double platform snijden onderkant snijden vacuüm Pick And Place De PCBA Inline PCB Separating Router

Inleiding

Deze machine is een inline automatische PCBA routing machine, de PCBA bevestigd met jig voor automatische onderste zijdelingse routing,en na het routeren van de machine gebruik de spuitstuk zuig om te plukken en plaatsen van de PCBA met jig samen, wordt het gebruikt voor het scheiden van het stempelgat, de curve PCB en andere onregelmatig verbonden PCB's.

- Ik weet het niet.Technische details

Model	ARX-811
Maximale PCB-grootte	260x340 mm
Min PCB-grootte	50x50 mm
PCB-dikte	0.4-6 mm
Transmissiehoogte	900 ± 50 mm
Vervoerrichting	Links naar rechts
Transportsnelheid	1500 mm/s (max) Instelling
Laadmodus	Vervoergeleidingsspoor van het sectietype
Aanpassing van de spoorbreedte	Automatisch
Communicatie-interface	SMEMA
PCB-positionering	Positionering van de armaturen
Verzamelsysteem	Vacuümzuigopname
Snijspindel/snelheid	60,000 rpm/min, Duitse merk ((optioneel 100.000 rpm/min, Duitse merk)
Koeltype	Zelfkoud type
Automatische gereedschapswisseling	niet-verplichte
Breek het mes.	- Ja, dat klopt.
Scheidingssnelheid	5-100 mm/s
Snijnauwkeurigheid	± 0,05 mm
Flesseringskit	φ0,8~φ3,0 rechtse rotatie, staal van wolfraam
Herhalingspositie-nauwkeurigheid	±0,1 mm
Coördinatie van de snelheid	1000 mm/s
Type plaat	ESD-bandvervoer / batch-paneel forwarding unit
Inzameling van afvalstoffen	Inzameling van afvalkasten
Programmering van procedures	GERBER tekeningen importeren/bewerken programma via visueel systeem
Luchtvoorziening	5-8 kg/cm3
Stroomvoorziening	AC380V, 50/60Hz, 3 kW
Maatwerkgrootte	1500 x 850 x 1600 mm
Gewicht	Ongeveer 800 kg

Kenmerken

1, Vacuüm pick en plaats de PCBA.

2Ik snij de bodem af.

3Dubbele platformen.

4Met gebroken mes detectie.

5Sluit de automatische productielijn aan.

6, SPC statistieken functioneren en overeenkomen met het ERP-systeem.

7, kan worden uitgerust met automatische gereedschapswisseling, explosiebestendige functie van stofzuiger en luchtvolumebewaking.

Machinaal tekenen

Ondergrote routing en stofverzamelaar

Uitstekend CCD-systeem met beeldcamera, moritexlens en meet-niveau lichtbron, ter ondersteuning van machine kalibratie,compensatie en positionering,met een hoge stabiliteit en anti-verstoring capaciteit.

Omnipotentie vacuümzuigschok voor het plukken, plaatsen, lossen en produceren.

Double platform snijden onderkant snijden vacuüm Pick And Place De PCBA Inline PCB Separating Router 3

Het is een composiet ontladingssysteem, met behulp van de ESD antistatische band om het gescheiden product aan de bovenkant te vervoeren, en het afval wordt aan de onderkant vervoerd, waardoor veel ruimte wordt bespaard met deze methode.
