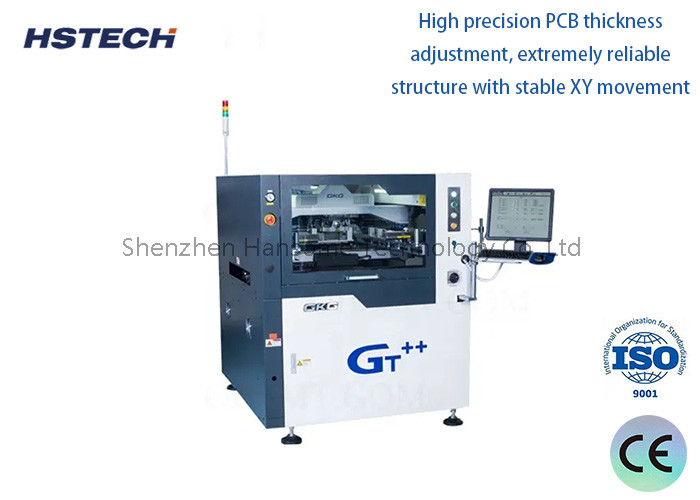

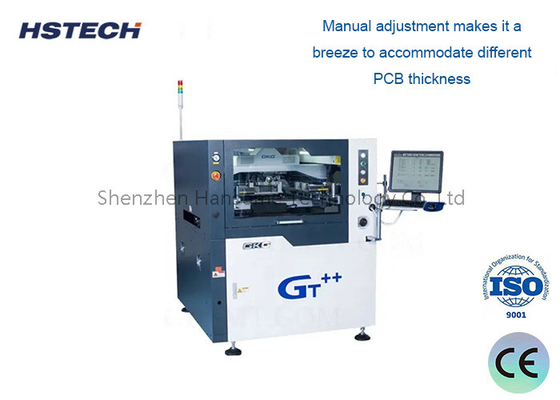

GKG High Precision SMT Solder Paste Printer met regenreinigingssysteem

Name: GKG High Precision SMT Solder Paste Printer met regenreinigingssysteem
Brand: Shenzhen Hansome Technology Co., Ltd.
SKU: GT++
Price: 6,005.00 USD
Availability: InStock

Merknaam:	GKG
Modelnummer:	GT++
Moq:	1 set
Prijs:	negotiable
Betalingsvoorwaarden:	T/T, Western Union, MoneyGram
Toeleveringsvermogen:	100 stuks per maand

Gedetailleerde informatie

Productbeschrijving

Gedetailleerde informatie

Plaats van herkomst:

China

Certificering:

CE,TUV,ROHS

Productnaam:

De automatische Machine van de Stencildruk

Andere naam:

Automatische de Drukmachine van het Soldeerseldeeg

PCB-grootte:

50x50~510x510mm

Transporthoogte:

900±40mm

Luchtdruk:

46kgf/cm ³

PCB-dikte:

0.46mm

Maximum raadsgewicht:

5 kg

Gewicht van de machine:

1000 kg

Verpakking Details:

Houten verpakking

Levering vermogen:

100 stuks per maand

Productbeschrijving

GKG SMT soldeerpaste stencil printmachine met druppelreinigingsfunctie

Inleiding

Met een M-grootte bord is GT++ geschikt voor al uw zakelijke behoeften.ons verbeterde reinigingssysteem zorgt ervoor dat alle resterende pasta in het gaas wordt verwijderd voordat het wordt gedrukt. De 2D-pasta-inspectiefunctie is in staat om onvoldoende pasta, bruggen en andere defecten te detecteren. GT++ is ook uitgerust met bovenste en gemotoriseerde zijklemmen,waardoor een superieure drukkwaliteit wordt gewaarborgd.

Specificatie

Model	GT++
Maximale PCB-grootte	510x510 mm
Min PCB-grootte	50x50 mm
PCB-dikte	0.4-6 mm
Maximaal gewicht van het bord	5 kg
Transporthoogte	900 ± 40 mm
Splitsing aan de rand van het bord	2.5 mm
Hoogte van het bord	23 mm
Vervoerrichting	L-R, R-L.
Transportsnelheid	max 1500 mm/s, programmabesturing
Vervoermethode	Eén fase
PCB-positionering (ondersteuningsmethode)	Magnetische pen/steunblok/automatische op-down tafel
PCB-clampsysteem	Gepatenteerd over de bovenklem
	Zijdelingse klemmen
	Adsorptiefunctie
Print snap-off	0-20 mm
Afdrukmodus	een/twee keer
Afdruksnelheid	10-200 mm/sec
Afdrukmodus	Eén / Twee keer
Typ van de spuitmachine	Rubber / staal Squeegee Blade ((Hoek 45°/55°/60°)
Drukdruk	0.5 tot 10 kg
Grootte van het sjabloon	470370mm~737737mm ((dikte 20-40mm)
Reinigingssysteem	Druppels van regenreinigingssysteem
	Droog, nat vacuüm drie modi
	Voor- en achterschoonmaak
CCD FOV	10 x 8 mm
Soorten vertrouwensmerken	Standaard Fiduciële merktekenvorm
	Pad
	Hool
Camera systeem	Optische structuur op/af
	Digitale CCD-camera
	Geometrisch patroon overeenkomen

Machinale prestaties

Model	GT++
Herhalingspositie nauwkeurigheid	± 12,5um@6,CPK≥2.0
Afdruknauwkeurigheid	±18um@6,CPK≥2.0
Printcyclustijd	< 7,5 sec.
Op basis van het testsysteem van een derde partij (CTQ) verifiëren van de werkelijke loederpasta drukpositie herhalen nauwkeurigheid

Specificatie van de gehele machine

Stroomvoorziening	AC:220±10%,50/60HZ, 3,0 kW
Luchtdruk	4 tot en met 6 kg v/cm2
Luchtverbruik	ongeveer 5 L/min
Werktemperatuur	-20°C~+45°C
Werkvochtigheid	30% tot 60%
Afmetingen van de machine(zonder torenlicht)	1240 ((L) x 1410 ((W) x 1500 (H) mm
Gewicht van de machine	Ongeveer 1100 kg.

Kenmerken

1, CCD digitaal systeem, volledig nieuw optisch pad systeem, uniforme cirkellicht en hoge helderheid van coaxiale lichtbron.waarbij verschillende martelpunten gemakkelijk herkenbaar zijn (inclusief ongelijke martelpunten), zoals tinplatering, koperbeplating, zilverbeplating, soldering met hete lucht, FPC en verschillende soorten van verschillende PCB-kleur.

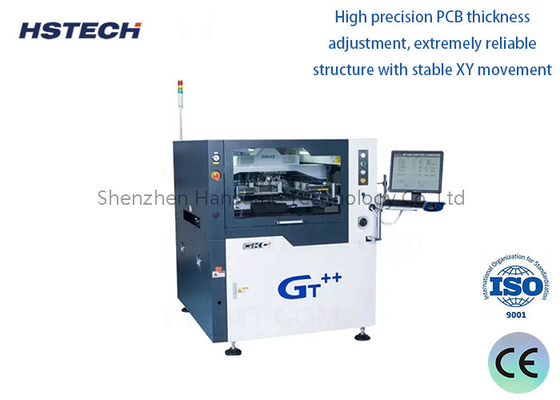

2, Hoge precisie PCB dikte aanpassing, uiterst betrouwbare structuur met stabiele XY beweging.

3,Gidsrailsysteem, nEw Pattern guide rail ban afneembare, programmeerbare flexibele zijklem, specifiek voor FPC, PCB warpage, uitvoeren van een unieke klemplaat apparaat.Door middel van software programmering kan automatisch uitrekken en trekken terug niet-aangetaste PCB pickness.

4, Nieuw innovatief squeegee structuurontwerp, nemen een uitgebreid squeegee systeem dat de stabiliteit en lange levensduur verbetert.

5, Hoge snelheid stencil reiniging, naar beneden dispenseren reiniging structuur voorkomt met succes verstopte opening ((wat is altijd de oorzaak van ineffectieve reiniging) van plaats.De lengte van de afgeleverde oplosmiddel kan ook gemakkelijk worden gewijzigd met softwarecontrole..

6, Nieuwe multi-functie interface, eenvoud, duidelijk te begrijpen, gebruiksvriendelijk.

Functies

1.druppelreinigingssysteem
De druppelreinigingsstructuur voorkomt effectief de verstopping van de oplosmiddelbuis, omdat er geen oplosmiddel is tijdens het reinigen en het reinigingseffect slecht is.

2.Totaal ontwerp van de structuur van het squeegeeblad
Door middel van schuifspoor en luchtcilinder nieuwe patroon squeegee bladstructuur, verhogen beweging stabiliteit en verlengen de levensduur.
