High-Performance Solder Paste Machine voor Industrieel 4.0 MES-systeem

Merknaam:	GKG
Modelnummer:	G9+
Moq:	1 set
Prijs:	negotiable
Betalingsvoorwaarden:	T/T, Western Union, MoneyGram
Toeleveringsvermogen:	100 stuks per maand

Gedetailleerde informatie

Productbeschrijving

Gedetailleerde informatie

Plaats van herkomst:

China

Certificering:

CE,TUV,ROHS

Productnaam:

High-end soldeerpasta-drukmachine

Andere naam:

de automatische machine van de het schermdruk

PCB-grootte:

50x50~450x340mm

Transporthoogte:

900±40mm

Luchtdruk:

46kgf/cm ³

PCB-dikte:

0.46mm

Maximum raadsgewicht:

5 kg

Gewicht van de machine:

1000 kg

Verpakking Details:

Houten verpakking

Levering vermogen:

100 stuks per maand

Productbeschrijving

High-Performance Solder Paste Machine voor Industrieel 4.0 MES-systeem

Inleiding

De G9+ volledig automatische soldeerpasta-drukmachine is een high-end machine voor SMT-high-end toepassingen die kan voldoen aan de drukprocesvereisten van 03015, 0,25 tussenstand, hoge precisie,en hoge snelheid.

Specificatie

Model	G9+
Maximale PCB-grootte	450x340 mm
Min PCB-grootte	50x50 mm
PCB-dikte	0.4-6 mm
Maximaal gewicht van het bord	5 kg
Transporthoogte	900 ± 40 mm
Splitsing aan de rand van het bord	2.5 mm
Hoogte van het bord	15 mm
Vervoerrichting	L-R, R-L.
Transportsnelheid	max 1500 mm/s, programmabesturing
Vervoermethode	Eén fase
Wldth-aanpassing	automatisch
I/O-interface	SMEMA
PCB-positionering (ondersteuningsmethode)	Magnetische pin/steunblok/handmatige op-naar-onder tafel
PCB-clampsysteem	Gepatenteerd over de bovenklem
	Zijdelingse klemmen
	Adsorptiefunctie
Print snap-off	0-20 mm
Afdrukmodus	een/twee keer
Afdruksnelheid	10-200 mm/sec
Afdrukmodus	Eén / Twee keer
Typ van de spuitmachine	Rubber / staal Squeegee Blade ((Hoek 45°/55°/60°)
Drukdruk	0.5 tot 10 kg
Grootte van het sjabloon	470370mm~737737mm ((dikte 20-40mm)
Reinigingssysteem	Druppels van regenreinigingssysteem
	Versterkte vacuümopname
	Droog, nat vacuüm drie modi
	Voor- en achterschoonmaak
CCD FOV	10 x 8 mm
Soorten vertrouwensmerken	Standaard Fiduciële merktekenvorm
	Pad
	Hool
Camera systeem	Optische structuur op/af
	Digitale CCD-camera
	Geometrisch patroon overeenkomen

Machinale prestaties

Model	G9+
Herhalingspositie nauwkeurigheid	± 12,5um@6,CPK≥2.0
Afdruknauwkeurigheid	±18um@6,CPK≥2.0
Printcyclustijd	< 7,5 sec.
Op basis van het testsysteem van een derde partij (CTQ) verifiëren van de werkelijke loederpasta drukpositie herhalen nauwkeurigheid

Specificatie van de gehele machine

Stroomvoorziening	AC:220±10%,50/60HZ, 3,0 kW
Luchtdruk	4 tot en met 6 kg v/cm2
Luchtverbruik	ongeveer 5 L/min
Werktemperatuur	-20°C~+45°C
Werkvochtigheid	30% tot 60%
Afmetingen van de machine(zonder torenlicht)	1172 ((L) x 1385 ((W) x 1530 (H) mm
Gewicht van de machine	Ongeveer 1000 kg.

Kenmerken

1. CCD digitaal systeem, nieuw optisch pad systeem, uniform cirkellicht, hoge helderheid van coaxiale lichtbron.het gemakkelijker maken van de identificatie van verschillende marktpunten (inclusief ongelijke markeringspunten), zoals tinplating, koperplating, zilverplating, warmluchtsoldering, FPC en verschillende soorten PCB-kleurstoffen.

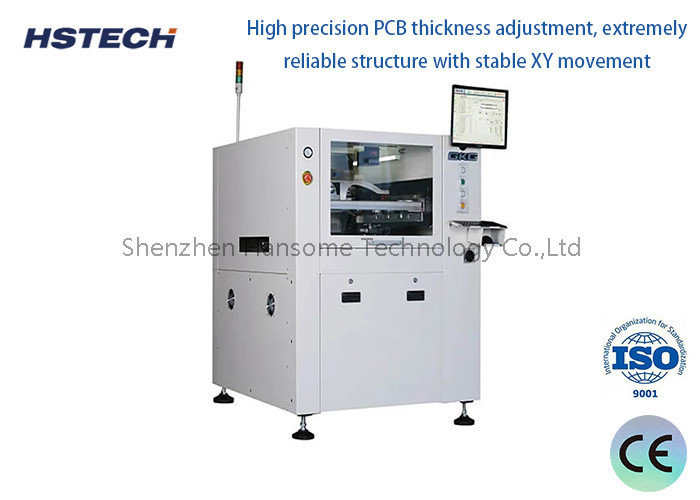

2. Hoge precisie PCB dikte aanpassing, uiterst betrouwbare structuur, en stabiele XY beweging. Handmatige aanpassing kan gemakkelijk aanpassen aan verschillende PCB diktes.

3. geleidingsrailsysteem, nieuw patroon geleidingsrail bord loskoppelbare, programmeerbare flexibele zijklem, speciaal ontworpen voor FPC en PCB vervorming, het uitvoeren van een uniek klemapparaat.Door middel van software programmering, kan het niet-beïnvloed PCB-picking automatisch worden uitgerekt en teruggetrokken.

4Het nieuwe en innovatieve ontwerp van de schraperstructuur maakt gebruik van een uitgebreid schrapersysteem, dat de stabiliteit en levensduur van de schraper verbetert.

5, Hoge snelheid stencil reiniging, naar beneden dispenseren reiniging structuur voorkomt met succes verstopte opening ((wat is altijd de oorzaak van ineffectieve reiniging) van plaats.De lengte van de afgeleverde oplosmiddel kan ook gemakkelijk worden gewijzigd met softwarecontrole..

6, Nieuwe multi-functie interface, eenvoud, duidelijk te begrijpen, gebruiksvriendelijk.
