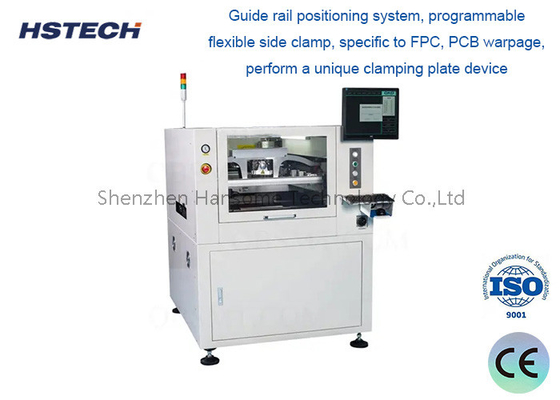

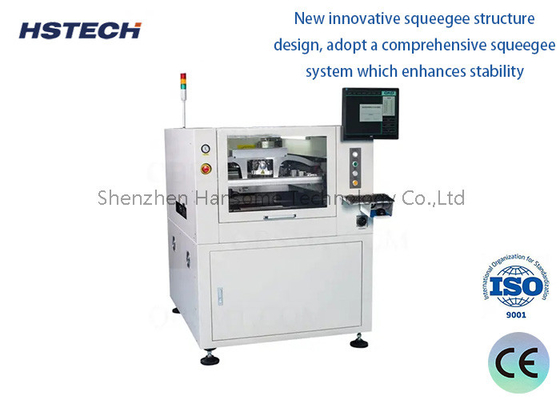

SMT soldeerpasta stencil printmachine Magnetische pin/ondersteuningsblok

Merknaam:	GKG
Modelnummer:	GSE
Moq:	1 set
Prijs:	negotiable
Betalingsvoorwaarden:	T/T, Western Union, MoneyGram
Toeleveringsvermogen:	100 stuks per maand

Gedetailleerde informatie

Productbeschrijving

Gedetailleerde informatie

Plaats van herkomst:

China

Certificering:

CE,TUV,ROHS

Naam van het product:

Automatische stensilprinter

Andere naam:

De Drukmachine van het soldeerseldeeg

PCB-grootte:

50x50~400x340mm

Transporthoogte:

900±40mm

PCB-dikte:

0.4~6mm

I/O-interface:

SMEMA

Verpakking Details:

Houten verpakking

Levering vermogen:

100 stuks per maand

Productbeschrijving

SMT soldeerpasta stencil printmachine Magnetische pin/ondersteuningsblok

Specificatie

Model	GSE
Stenselgrootte	370x370mm ((min grootte)
	737x737mm (maximale afmeting)
	20-40 mm ((dikte)
Maximale PCB-grootte	400x340 mm
Min PCB-grootte	50x50 mm
PCB-dikte	0.4-6 mm
PCB-vervorming	max 1% PCB-diagonale
Transporthoogte	900 ± 40 mm
Vervoerrichting	L-R, R-L.
Transportsnelheid	max 1500 mm/s, kan worden ingesteld
Vervoermethode	Eén fase
Wldth-aanpassing	automatisch
I/O-interface	SMEMA
PCB-positionering (ondersteuningsmethode)	Magnetische pen/steunblok/opwaarts-naar beneden tafel
PCB-clampsysteem	Gepatenteerd over de bovenste klem/zijklem
Afdrukkop	Twee onafhankelijke gemotoriseerde drukkoppen
Druk van de squeegee	0.5 tot 10 kg (programmabeheer)
Afdruksnelheid	6-200 mm/sec
Afdrukmodus	Eén / Twee keer
Typ van de spuitmachine	Rubber / staal Squeegee Blade ((Hoek 45°/55°/60°)
Reinigingssysteem	Versterkte vacuümabsorptie, droog, nat, vacuüm drie modi
CCD FOV	8x6 mm
Machinaal instelbereik	X: ± 3 mm, Y: ± 7 mm, θ: ± 2°
Visie	Zoek naar boven/laag optische structuur/CCD/geometrie Patroonmatch

Specificatie van de gehele machine

Herhalingspositie nauwkeurigheid	±0,01 mm
Accuraatheid van het drukwerk	± 0,025 mm
Cyclustijd	< 8 sec
Productwisseling	oud: < 3 minuten, nieuw: < 5 minuten
Luchtvoorziening	4 tot en met 6 kg v/cm
Stroomvoorziening	AC:220±10%,50/60HZ, 2,5 kW
Controlemethode	PC's
Operatiesysteem	Windows XP/Win7
Afmetingen van de machine	1158 ((L) x 1362 ((W) x 1463 (H) mm
Gewicht van de machine	Ongeveer 1000 kg.

Kenmerken

1Stabiel en gemakkelijk aan te passen, het kan de bovenste pin hoogte van PCB's met verschillende diktes snel aanpassen.

2. Reinigingssysteem: Het GKG-reinigingssysteem is uitgerust met drie reinigingsmethoden: droge reiniging, natte reiniging en stofzuiger.Als klanten geen automatische reiniging nodig hebbenHet nieuwe veegsysteem zorgt voor voldoende contact met het model.en de verhoogde vacuümzuiging kan effectief residuele pasta in het scherm eliminerenHet CCD-onderdeel is gescheiden van het leersysteem. Wanneer het CCD werkt, beweegt het CCD-onderdeel onafhankelijk,vermindering van de belasting op de servomotor en verbetering van de snelheid en nauwkeurigheid van de machine.

3Met behulp van een uniform ringlicht en een hoog helderheidscoaxiale licht, met de beloofde helderheidsregeling,het kan alle soorten markeringspunten (inclusief ruwe markeringspunten) effectief identificeren, geschikt voor PCB's met verschillende kleuren, zoals tinplatering, koperplatering, goudplatering, tinbespuiting, FPC, enz. Het aannemen van GKG gepatenteerde wiskundige modellen kan een hoge nauwkeurigheid garanderen.

4. Een stalen rasterclampsysteem met een sterke aanpasbaarheid. Kan schermrandjes van verschillende groottes afdrukken en modules snel vervangen
productielijn.

5. Met behulp van de Windows XP/win7 besturingsinterface, heeft het een goede mens-machine dialoog functie, waardoor het gemakkelijk voor de gebruikers om zich snel vertrouwd met de werking,Vooral bij het navigeren in programma bestanden. De interface tussen Chinees en Engels is eenvoudig te schakelen en heeft functies zoals operatielogboeken, foutregistratie/foutzelfdiagnose/foutanalyse-oproepen/lichtalarmen.

6, 2D-test en analyse van de kwaliteit van het drukwerk, in staat om verschuivingen, onvoldoende pasta, ontbrekende en overbruggende en andere defecten te inspecteren om de drukkwaliteit te waarborgen.

SMT soldeerpasta stencil printmachine Magnetische pin/ondersteuningsblok 0
