Duitsland Sycotec Spindle Combined Automatic PCB Router

Merknaam:	HSTECH
Modelnummer:	HS-CM-610
Moq:	1 set
Prijs:	Onderhandelbaar
Betalingsvoorwaarden:	T/T, Western Union, MoneyGram
Toeleveringsvermogen:	100 stuks per maand

Gedetailleerde informatie

Productbeschrijving

Gedetailleerde informatie

Plaats van herkomst:

China

Certificering:

Naam van het product:

Duitsland Sycotec Spindle Combined Automatic PCB Router

Garantie:

1 jaar

Controle:

Touchscreen

PLC's:

Mitsubishi

Relaismerk:

Schneider

Opto-elektronische schakelaar:

Omron

Materiaal:

Aluminiumlegering

Voorwaarde:

nieuw

Toepassing:

Elektronische Assemblage

OEM/ODM:

Beschikbaar

Stroomvoorziening:

AC220V

Energieverbruik:

200 W

Verpakking Details:

Houten verpakking

Levering vermogen:

100 stuks per maand

Productbeschrijving

Automatische pcb-routerDuitsland Sycotec Spindle Combined

Inleiding:

EenAutomatische pcb-routeris een machine die in de elektronica-industrie wordt gebruikt om printplaten (PCB's) met hoge precisie te snijden en vorm te geven.Deze routers zijn geautomatiseerd om de efficiëntie en nauwkeurigheid te verbeteren tijdens het PCB-fabricageproces, waardoor ze essentieel zijn voor zowel de massaproductie als de ontwikkeling van op maat gemaakte PCB's.

Kenmerken:

PCB-router met hoge precisie en hoge zuiverheid,dubbel parallel werkplatform en enkel pindel

1, met behulp van een hoge snelheid Duitsland Sycotec spindel.

2Het platform is ontworpen om de vervuiling van de schoonmaakruimte te voorkomen.

3De bovenste stofverzameling is efficiënter dan de onderste en het geluid is lager.

4, Dual platform ontwerp, gemakkelijk te bedienen en onderhoud.

5, Toepassing voor 350*350mm pcba, grotere maat kan worden aangepast.

6, Upgrade met robot om inline functie te realiseren.(optie)

Specificatie:

Model	CM-610	CM-610max
Maximale pcb-grootte	350 x 350 mm	450 x 450 mm
Min pcb-grootte	5x5 mm
PCB-dikte	0.4~6 mm
Hoogte van de bedieningstafel	850 mm
Voedingsmethode	Handmatig voeden en loslaten
PCB-positionering	met een vermogen van meer dan 10 kW
Snij snelheid Spindel snelheid	5000 tot 60000 tpm
Koeltype	Zelfkoeling
Inspectie van de uitrusting	- Ja, dat klopt.
Snij snelheid	1-100 mm/s
Snijnauwkeurigheid	± 0,05 mm
Routerkitmodus	Freesmachine,φ0,8~φ3,0 links draaien,Shank Wolframstaal
Herhalingsnauwkeurigheid	±0,02 mm
Coördinatie van de snelheid	1000 mm/s
Programmeren	Bewerkingsprogramma via visueel systeem
Luchtvoorziening	5-8 kg/cm3
Stroomvoorziening	AC380V,50/60Hz,3KW
Maatwerkgrootte	1250 x 1000 x 1650 mm	1350x1100x1650 mm
Gewicht	900 kg

Toepassingen

Productie van PCB's:
- Het wordt voornamelijk gebruikt voor het snijden en vormgeven van PCB's van grotere panelen, zodat elk bord voldoet aan de ontwerpspecificaties.
Ontwikkeling van prototypes:
- Ideaal voor R&D-afdelingen die snelle prototyping en testen van aangepaste PCB's nodig hebben.
Productie op maat van PCB's:
- Dit is gunstig voor de productie van kleine partijen of voor maatwerkontwerpen waarbij flexibiliteit en precisie vereist zijn.
Herstel en aanpassing:
- Gebruikbaar voor het aanpassen van bestaande PCB's of het snijden van nieuwe vormen voor specifieke toepassingen.

Voordelen

Meer efficiëntie: Het automatiseren van het routingproces versnelt de productie aanzienlijk en vermindert de arbeidskosten.
Hoge nauwkeurigheid: zorgt voor nauwkeurige snijdingen en een consistente kwaliteit, waardoor afval en gebreken tot een minimum worden beperkt.
Verscheidenheid: In staat om een breed scala aan PCB-ontwerpen en -materialen te verwerken, waardoor het geschikt is voor verschillende toepassingen.
Verbeterde werkstroom: Stroomlijnt het productieproces door routing te integreren met andere productiestappen.

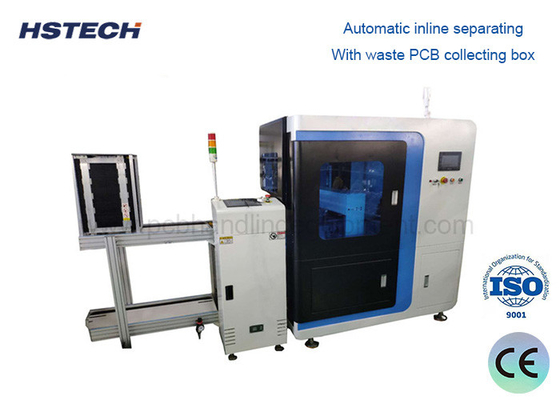

Germany Sycotec Spindle Combined Automatic PCB Router 0
