| Plaats van herkomst: | China |
| Merknaam: | HSTECH |
| Certificering: | CE |
| Modelnummer: | HS-UD330 |
| Min. bestelaantal: | 1 set |
|---|---|
| Prijs: | Negotiable |
| Verpakking Details: | Houten verpakking |
| Levertijd: | 15~20 het werkdagen |
| Betalingscondities: | D/P, T/T, Western Union, MoneyGram |
| Levering vermogen: | 200 Reeksen per Maand |
| Productnaam: | PCB-Losinstallatie | Andere naam: | SMT-lijnontlading |
|---|---|---|---|
| PCB-grootte: | 50*50~450*330mm | PCB-het Leegmaken Tijd: | Ongeveer 6 seconden. |
| Verandering van het tijdschrift na verloop van tijd: | Ongeveer 30 seconden. | Stroomvoorziening: | AC220V, 50/60HZ |
| PCB-dikte: | Min 4 mm | Communicatie: | SMEMA |

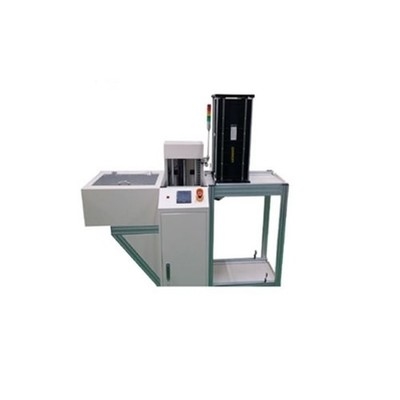

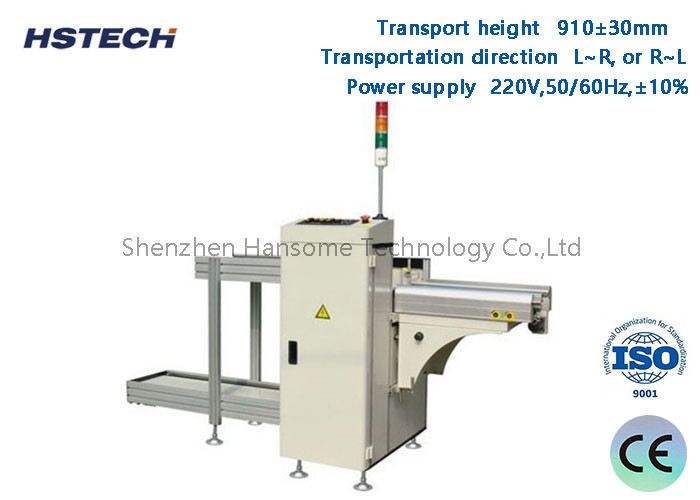

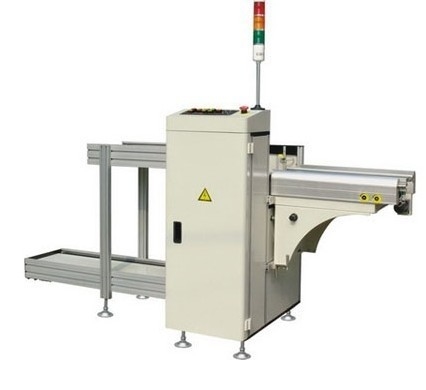

3 Magazinen 330 mm Breedte LED-knop/ Touch Screen Control PCB Link Unloader
Toepassing
Deze pcb-ontladingsmachine die aan het eind van de SMT-productielijn wordt gebruikt, wordt gebruikt voor het verzamelen van pcb's in de magazijnen.
Kenmerken
1Mitsubishi PLC.
2, ZD motor aangedreven.
3Een dikkere transportband.
4, 3 tijdschriften voor overwisselen, bovenste kant 1 tijdschrift, knop kant 2 tijdschriften.
5, Precision pusher duwen de pcbs naar de magazines
6, bovenste en onderste pneumatische klemmen om het magazijnrek vast te houden.
7, SMEMA-compatibel.
Specificatie
| Functie | Deze eenheid wordt gebruikt voor het lossen van de PCB's. |
| Transporthoogte | 910±30 mm |
| PCB-laadtijd | Ongeveer 6 seconden. |
| Verandering van het tijdschrift na verloop van tijd | Ongeveer 30 seconden. |
| Transportrichting | L~R, of R~L |
| Operatie | Frontoperatie |
| Vaste kant van het spoor | Voorzijde ((of specificeren) |
| Stroomvoorziening | 220V,50/60Hz,± 10% |
| Luchtdruk | 4-6 bar |
| PCB-dikte | Min 0,4 mm |
| Magazin qty | Boven: 1 pc, beneden: 2 pc |
| Versnelling van het transportband | 0.5-20M/min of op maat |
| Selectie van de toonhoogte | 1-4 ((10 mm afstand) |
| Signaal | SMEMA |
| Model | HS-UD250 | HS-UD330 | HS-UD390 | HS-UD460 |
| Efficiënte PCB-lengte | 50*50~350*250 mm | 50*50~455*330 mm | 50*50~530*390 mm | 50*50~530*460 mm |
| Afmetingen van de machine | 1900*800*1200 mm | 2320*880*1200 mm | 2620*940*1200 mm | 2620*1080*1200 mm |
| Maatwerkgrootte | 355*320*563 mm | 460*400*563 mm | 535*460*570 mm | 535*530*570 mm |
| Gewicht | 140 kg | 220 kg | 280 kg | 320 kg |
