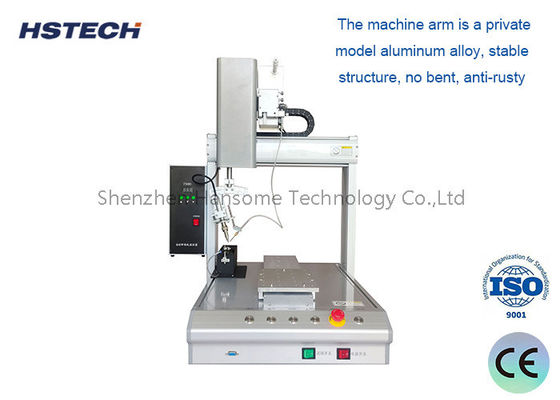

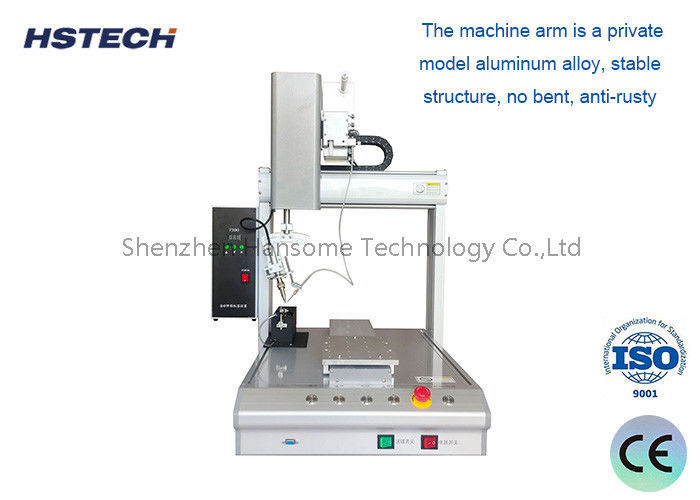

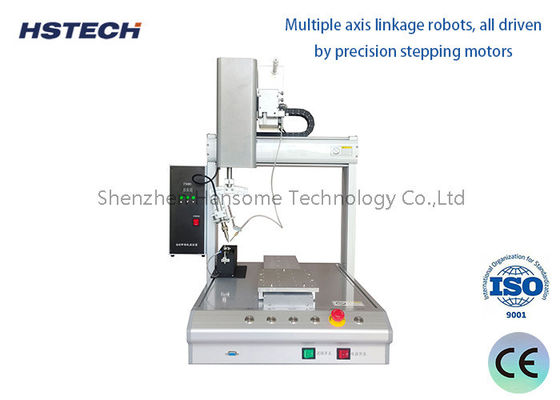

Automatische soldeerrobot voor PCB-assemblage met meerrichtingssoldeerkop

Robot Soldeermachine met Hoge Precisie Stappenmotor voor PCB

Introductie

Deze automatische soldeermachine is een soldeerrobot voor op het bureau, de machine maakt gebruik van een stappenmotor en een tandriemaandrijfsysteem. De hele machine is geassembleerd met hoogwaardige precisie Hiwin lineaire geleiding en een Airtec cilinder. De PCB of het product dat gesoldeerd moet worden, wordt vastgezet met behulp van de aangepaste armaturen. De machine beschikt over puntlassen, trekken van lassen, automatische reiniging en correctie van de positie, reproductie, array, automatische positionering, enzovoort. De machine is ook gemakkelijk te onderhouden en te bedienen, wat de productie-efficiëntie aanzienlijk verbetert.

Kenmerken

1, Vier-assige werking, X/Y/Z en R roterende beweging, om lassen onder meerdere hoeken te bereiken.
2, Robot in plaats van lasser, bespaart aanzienlijk op arbeidskosten.
3, Soldeerkop kan in meerdere richtingen worden aangepast om PCB's en componenten te beschermen tegen schade.
4, De machine ondersteunt puntlassen en trekken van lassen.
5, Neem de soldeerboutkop als uitgangspunt, lijn de sleutelpositie van het product uit, druk op de enter-toets, het programma genereert automatisch het punt in het systeem en stel vervolgens de relevante gegevens van het punt in, enzovoort.
6, Door gebruik te maken van een zeer nauwkeurige stappenmotor en een synchroonriemaandrijfsysteem, evenals een geavanceerd bewegingsbesturingsalgoritme, wordt de positioneringsnauwkeurigheid en herhaalbaarheid van de beweging effectief verbeterd.
7, De machine heeft een automatische reinigingsfunctie, die het soldeerproces stabieler kan maken en de levensduur van de soldeerbout kan verlengen.
8, Met behulp van een handheld LCD-teach pendant is programmeren eenvoudig en gemakkelijk te leren.

Toepassing

1, Halfgeleiderproducten: LSI. IC. Temperatuurcombinatie IC. CSP. BGA, enz.
2. Optische producten: eersteklas camera's.
3. Algemene prestaties huishoudelijke apparaten: dvd's, audioapparatuur, navigatiesystemen voor auto's, personal computers zoals camera's, elektronische klokken en horloges, PDA-fotokopieerapparaten, lcd-tv's. Medische apparaten.

5, precisie machines/elektrische producten: VTR.
4. Algemene consumptiegoederen: typemachines, speelgoed, muziekinstrumenten, cd's, batterijen, enz.

Specificatie
