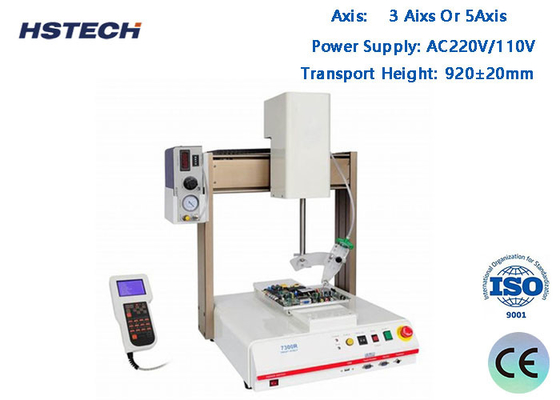

Automatische 3-assige selectieve coatingmachine met een nauwkeurigheid van ±0,02 mm en slimme breedteverstelling voor PCBA

Automatische 3-assige selectieve coatingmachine met een nauwkeurigheid van ±0,02 mm en slimme breedteverstelling voor PCBA

Merknaam:	HSTECH
Modelnummer:	HS-CC300
Moq:	1 set
Prijs:	negotiable
Betalingsvoorwaarden:	L/C, D/P, T/T, Western Union
Toeleveringsvermogen:	100 stuks per maand

Gedetailleerde informatie

Productbeschrijving

Gedetailleerde informatie

Plaats van herkomst:

China

Certificering:

CE,TUV

Productnaam:

3Axis selectieve Deklaagmachine

As:

3 axes of 5 axes

Voeding:

AC220V/110V

Transporthoogte:

920±20mm

Machinegewicht:

15(8)A 24/250VAC

Machineafmeting:

1060x1200x1700 mm

Verpakking Details:

Houten behuizing, met schuim erin

Levering vermogen:

100 stuks per maand

Markeren:

Selectieve coatingmachine met een nauwkeurigheid van ±0

02 mm

3-assige conformal coating machine

Productbeschrijving

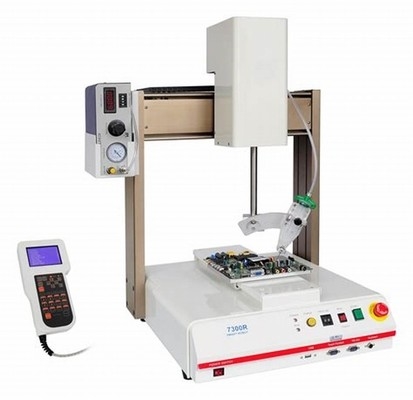

Automatische selectieve conformal coating machine voor PCBA SMT Backstage proces

Deze geavanceerde 3-assige selectieve coatingsmachine is ontworpen voor precisie conform coatings toepassingen in PCBA SMT backstage processen.betrouwbare prestaties voor verschillende PCB-types.

Belangrijkste kenmerken en mogelijkheden

X-, Y- en Z-as aandrijvingsplatform met precisie bolschroef en Fuji servomotor
Selectieve coatings voor verschillende PCB-typen en -configuraties
Meerdere coatingspatronen: rechte lijn, cirkel en boog
Elimineert spray schaduw effect met effectieve rand component coating
Hoge nauwkeurigheid: ±0,02 mm
Hoge snelheid, betrouwbaar transmissie- en besturingssysteem
Dual-valve-systeem voor automatische schakeling van de spuit- en coating-actie
Intelligente automatische breedteinstelfunctie
Ondersteunt PCB-coatingprocessen met een hoge dichtheid

Technische specificaties

Specificatie	Detail
Productnaam	Selectieve conformcoatingsmachine
Model	HS-CC300
Transmissiehoogte	920±20 mm
Breedte van de transportband	50-450 mm (aanpasbaar)
Vervoerrichting	Links naar rechts of rechts naar links
Hoogte van het onderdeel	tot maximaal 100 mm
Grootte van de rand van het PCB-bord	≥ 5 mm
Transportsnelheid	0-12000 mm/min
3 As aandrijving snelheid	800 mm/s
Herhalingsnauwkeurigheid	±0,02 mm
Programma's voor opslag	Tot 1000
Stroomvoorziening	AC220/110V
Luchtdruk	4-kgf/cm2
Kleefreservoir	10L met handmatig roeren
Controlemodus	Industriële PC + Motion Control Card
Lineaire gidsregeling	Intelligente aanpassing
Programmeringsmodus	Manuele onderwijs
Communicatiehaven	SMEMA
Verlichtingsbron	Zelf uitgeruste lichtbron
Detectieverlichtingsbron	Zelf uitgerust
Software	Windows + coating software
Bestuursmotor	Stapmotor (2 stuks)
3 As rijmodus	Servomotor + schroevendrijvermodule + elektrische cilinder
Aantal rubberkleppen	1 spuitklep + 1 spuitklep
Breedte van het spuitmiddel	3-20 mm
Bespuitingsmethode	Automatisch
Totaal vermogen	2.6 kW
Machinekorps	Roestvrij staal
Gewicht van de machine	600 kg
Machina dimensie	1060 × 1200 × 1700 mm
