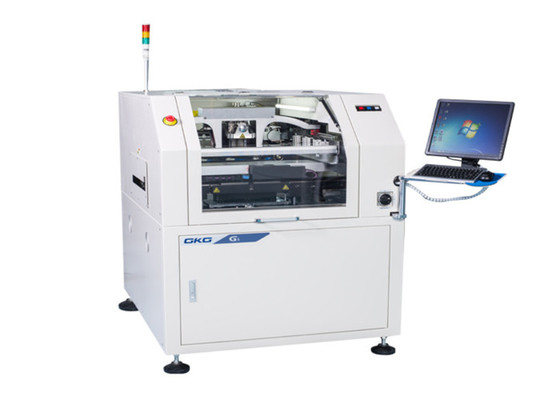

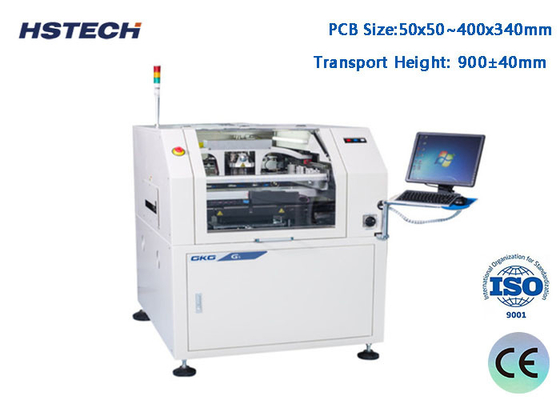

GKG SMT Stencil Printer Machine Windows Operation Tower Light 0.01mm nauwkeurigheid Automatische stencilprinter

Merknaam:	GKG
Modelnummer:	G5
Moq:	1 set
Prijs:	negotiable
Betalingsvoorwaarden:	T/T, Western Union
Toeleveringsvermogen:	100 stuks per maand

Gedetailleerde informatie

Productbeschrijving

Gedetailleerde informatie

Plaats van herkomst:

China

Certificering:

CE,TUV,ROHS

Naam van het product:

Automatische stensilprinter

Andere naam:

De Drukmachine van het soldeerseldeeg

PCB-grootte:

50x50~400x340mm

Transporthoogte:

900±40mm

Breedteaanpassing:

Automatisch

I/O-interface:

SMEMA

Verpakking Details:

Houten verpakking

Levering vermogen:

100 stuks per maand

Productbeschrijving

Windows Operation Tower Light GKG SMT Solder Paste Stencil Printing Machine

Specificatie

Model	G5
Stenselgrootte	370x370mm ((min grootte)
	737x737mm (maximale afmeting)
	20-40 mm ((dikte)
Maximale PCB-grootte	400x340 mm
Min PCB-grootte	50x50 mm
PCB-dikte	0.4-6 mm
PCB-vervorming	max 1% PCB-diagonale
Transporthoogte	900 ± 40 mm
Vervoerrichting	L-R, R-L.
Transportsnelheid	max 1500 mm/s, kan worden ingesteld
Vervoermethode	Eén fase
Wldth-aanpassing	automatisch
I/O-interface	SMEMA
PCB-positionering (ondersteuningsmethode)	Magnetische pen/steunblok/opwaarts-naar beneden tafel
PCB-clampsysteem	Gepatenteerd over de bovenste klem/zijklem
Afdrukkop	Twee onafhankelijke gemotoriseerde drukkoppen
Druk van de squeegee	0.5 tot 10 kg (programmabeheer)
Afdruksnelheid	6-200 mm/sec
Afdrukmodus	Eén / Twee keer
Typ van de spuitmachine	Rubber / staal Squeegee Blade ((Hoek 45°/55°/60°)
Reinigingssysteem	Versterkte vacuümabsorptie, droog, nat, vacuüm drie modi
CCD FOV	8x6 mm
Machinaal instelbereik	X: ± 3 mm, Y: ± 7 mm, θ: ± 2°
Visie	Zoek naar boven/laag optische structuur/CCD/geometrie Patroon-match

Specificatie van de gehele machine

Herhalingspositie nauwkeurigheid	±0,01 mm
Accuraatheid van het drukwerk	± 0,025 mm
Cyclustijd	< 8 sec
Productwisseling	oud: < 3 minuten, nieuw: < 5 minuten
Luchtvoorziening	4 tot en met 6 kg v/cm
Stroomvoorziening	AC:220±10%,50/60HZ, 2,5 kW
Controlemethode	PC's
Operatiesysteem	Windows XP/Win7
Afmetingen van de machine	1140 ((L) x 1364 ((W) x 1404 (H) mm
Gewicht van de machine	Ongeveer 1000 kg.

Kenmerken

1Het is stabiel en gemakkelijk aan te passen, het kan de pin jacking hoogte van PCB met verschillende dikte snel aanpassen.

2, Reinigingssysteem: GKG-reinigingssysteem met drie reinigingsmethoden: droogreiniging, natreiniging, vacuüm.

Het kan ook handmatig worden gereinigd als de klant geen automatische reiniging hoeft te gebruiken om de reinigingstijd te verkorten en de productie-efficiëntie te verbeteren.Het nieuwe veegsysteem zorgt voor volledig contact met het stensil, verhoogde vacuümzuiging kan effectief verwijderen van de resterende pasta

in het maaswerk, waardoor een effectieve automatische reinigingsfunctie kan worden bereikt.

de servomotor zelfstandig te verplaatsen om de belasting van de servomotor te verminderen en de snelheid en nauwkeurigheid van de machine te verbeteren.

3Met behulp van een uniform ringlicht en een hoge helderheid coaxiale licht, met belofte helderheid aanpassing functie,dan kunnen alle soorten van Mark punten goed worden herkend (inclusief de ruige mark punten)Met een GKG-patenteerd wiskundig model kan een hoge nauwkeurigheid worden gewaarborgd.

4, Hoog aanpassingsvermogen stalen mesh frame klemsysteem. in staat om allerlei soorten grootte scherm frames te printen, en snel te veranderen modulaire

productielijn.

5, met behulp van Windows XP/win7 bedieningsinterface, met een goede mens-machine dialoogfunctie,en gemakkelijk voor de operator snel vertrouwd met de werking vooral bij het doen van navigatie effect van het programmeren bestand. gemakkelijk te schakelen Chinese/Engelse interface, met operation log, fout record / fout zelf-diagnose / fout analyse prompt / licht alarm en andere functies.

6, 2D-test en analyse van de kwaliteit van het drukwerk, in staat om verschuivingen, onvoldoende pasta, ontbrekende en brug en andere defecten te inspecteren om de printkwaliteit te waarborgen.

GKG SMT Stencil Printer Machine Windows Operation Tower Light 0.01mm nauwkeurigheid Automatische stencilprinter 0
