Plaats van herkomst: | China |
Merknaam: | HSTECH |
Certificering: | CE |
Modelnummer: | HS-CLD330 |
Min. bestelaantal: | 1 set |
---|---|
Prijs: | Negotiable |
Verpakking Details: | Houten verpakking |
Levertijd: | 7 ~ 9 werkdagen |
Betalingscondities: | T/T, Western Union, MoneyGram |
Levering vermogen: | 100 sets per maand |
Productnaam: | 90 graden PCB-lader | Garantie: | 1 jaar |
---|---|---|---|
Controle: | Touchscreen | PLC's: | Mitsubishi |
Relaismerk: | Schneider | optoelectronic schakelaar: | Omron |
Materiaal: | Aluminiumlegering | Voorwaarde: | Nieuw |
Dikte: | 0.6-4.0 mm | Signaal: | SMEMA |
Toepassing: | Elektronische Assemblage | Kleur: | Zilver |
Controlesysteem: | PLC's | OEM/ODM: | Beschikbaar |
Energieverbruik: | 200 W | Stroomvoorziening: | AC220V |
Luchtdruk: | 4-6bar | snelheid: | 200-300 stuks/min |
Type: | Automatisch | Gewicht: | 220/240 kg |

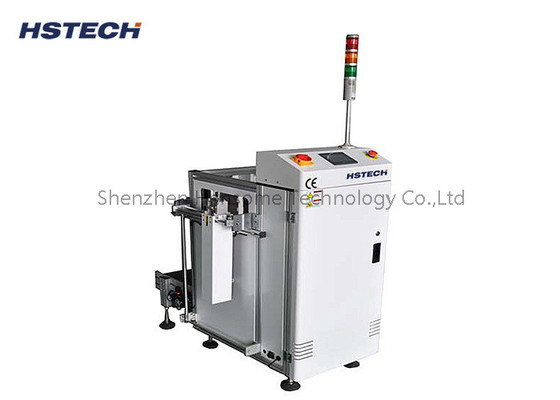

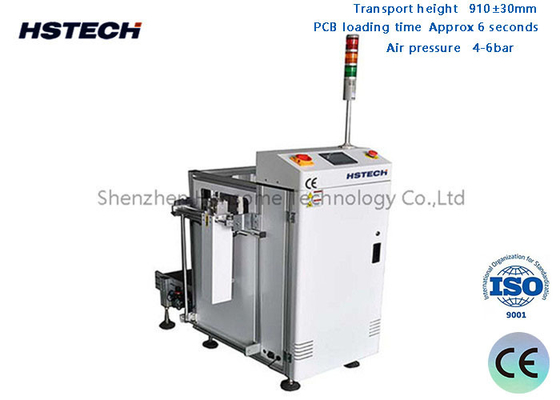

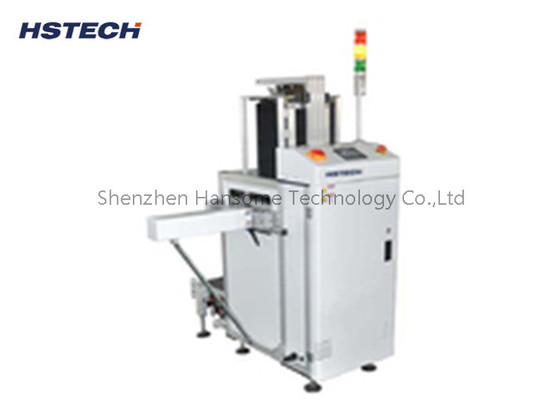

Hoge snelheid intelligente SMT-productielijn Automatische 90 graden PCB-laadmachine
- Ik weet het niet.Technische details
Functie | Deze eenheid wordt gebruikt voor het laden van de PCB's en het transport van de PCB's op de SMT-productielijn. |
Transporthoogte | 910±30 mm |
PCB-laadtijd | Ongeveer 6 seconden. |
Tijd voor het vervangen van het magazijn | Ongeveer 30 seconden. |
Transportrichting | L~R, of R~L |
Operatie | Frontoperatie |
Vaste kant van het spoor | Voorzijde ((of specificeren) |
Stroomvoorziening | 220V,50/60Hz,±10% |
Luchtdruk | 4-6 bar |
PCB-dikte | Min 0,4 mm |
Magazin qty | Boven: 1 pc, beneden: 2 pc |
Selectie van de toonhoogte | 1-4 ((10 mm afstand) |
Versnelling van het transportband | 0.5-20M/min of op maat |
Signaal | SMEMA |
Specificatie
Model | HS-CLD330 | HS-CLD390 |
Efficiënte PCB-lengte | 50*50~455*330 mm | 50*50~530*390 mm |
Machinaal formaat ((L*W*H) | 900*1223*1450 mm | 1000*1300*1450 mm |
Maatwerkgrootte | 460*400*563 mm | 535*460*570 mm |
Gewicht | 220 kg | 240 kg |
Kenmerken
1- Moduleontwerp.
2Stabiliteit verbeterd door robuust ontwerp.
3Economisch ontwerp arm test.
4- Een gladde en parallelle breedte aanpassing.
5- Drie magazine rekken applicatie.
6Boven- en onderste pneumatische klemmen voor het vasthouden van het magazijnrek.
7Er is geen garantie voor PCB-breuk tijdens het laden en lossen.
8.SMEMA compatibel.
Machinaal tekenen
Toepassing
Deze eenheid wordt gebruikt voor het laden van de PCB's en het transport van de PCB's op de SMT-productielijn.
