| Plaats van herkomst: | China |
| Merknaam: | HSTECH |
| Certificering: | CE |
| Modelnummer: | HS-CU390 |
| Min. bestelaantal: | 1SET |
|---|---|
| Prijs: | Negotiable |
| Verpakking Details: | Houten verpakking |
| Levertijd: | 15~20 het werkdagen |
| Betalingscondities: | D/P, T/T, Western Union, MoneyGram |
| Levering vermogen: | 200 sets per maand |
| Productnaam: | het Tijdschriftlosinstallatie van 90 graadpcb | Stroomvoorziening: | AC110V/220V,50/60Hz |
|---|---|---|---|
| Luchtdruk: | 4-6 bar | PCB-grootte: | 50*50~530*460mm |
| Hoogteselectie: | 10-40 mm | transportbandsnelheid: | 0.5-20M/min of aangepast |
| Vervoerriem: | Zwarte vervoerende riem | Garantie: | 1 jaar |

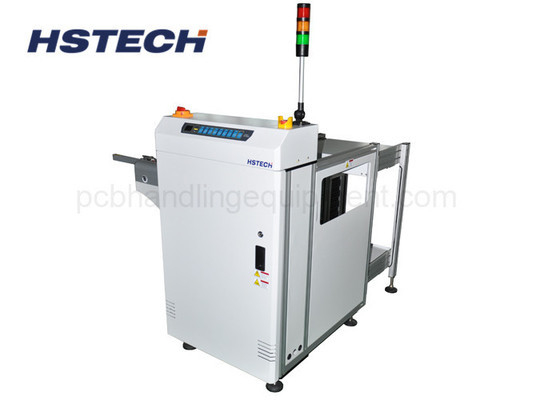

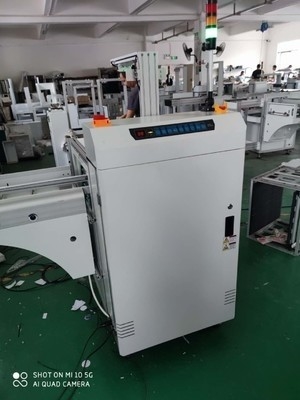

LED-knopcontrolemodus met 3 Lolor-lichtdisplay 40mm Pitch 20M/Min 90 graden PCB-magazine-unloader
Toepassing
Deze eenheid is een 90 graden PCB-magazine-ontlader voor SMT-productielijn, gebruikt voor automatische verzameling van PCB's in 90 graden rechthoekige richting om de lengte van de SMT-lijn te besparen,de machine heeft een speciaal ontworpen duwer die de PCB's van de transportrail naar de magazijnrekken kan duwen.
Kenmerken
1, 90 graden rechthoek PCB lossen, bespaar SMT productie lengte.
2, met behulp van mc, wat geen invloed zal hebben op de productie in de gehele capaciteit.
3, LED-knop bedieningsmodus met 3 lolor licht display.
4, dikte 1,3 mm, diameter 3 mm vlakke rand ESD gordel.
5, roestvrij staal en aluminium profiel machine structuur, stabiel en gemakkelijk te onderhouden.
6PLC-besturing.
7, gladde en parallelle breedte aanpassing met handwiel.
8, 3 magazijncapaciteit: Top 1 + Down 2.
9, bovenste en onderste pneumatische klemmen om het magazijnrek vast te houden.
10Er is geen garantie voor het breken van PCB's tijdens het laden en lossen.
11, SMEMA-compatibel.
Specificatie
| Naam van het product | 90 graden pcb-magazine losser |

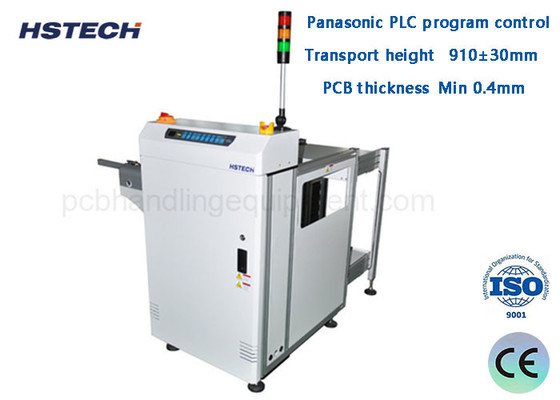

| Transporthoogte | 910±30 mm |
| Transportrichting | L~R, of R~L |
| Operatie | Frontoperatie |
| Vaste kant van het spoor | Voorzijde |
| Stroomvoorziening | 220V,50/60Hz,± 10% |
| Luchtdruk | 4-6 bar |
| PCB-dikte | Min 0,4 mm |
| Magazin qty | Bovenzijde: 1 pc,onderzijde: 1 pc |
| Versnelling van het transportband | 0.5-20M/min of op maat |
| Signaal | SMEMA |
| Model | HS-CU250 | HS-CU330 | HS-CU390 | HS-CU460 |
| Efficiënte PCB-lengte | 50*50~350*250 mm | 50*50~455*330 mm | 50*50~530*390 mm | 50*50~530*460 mm |
| Afmetingen van de machine | 1100*1200*1200 mm | 1310*1360*1200 mm | 1430*1480*1200 mm | 1430*1620*1200 mm |
| Maatwerkgrootte | 355*320*563 mm | 460*400*563 mm | 535*460*570 mm | 535*530*570 mm |
| Gewicht | 140 kg | 200 kg | 260 kg | 300 kg |
