High Speed Stepper Motor PCB Shuttle Conveyor voor elektronische assemblage

Merknaam:	HSTECH
Modelnummer:	HS-PYJ250
Moq:	1 set
Prijs:	Onderhandelbaar
Betalingsvoorwaarden:	T/T, Western Union, MoneyGram
Toeleveringsvermogen:	100 stuks per maand

Gedetailleerde informatie

Productbeschrijving

Gedetailleerde informatie

Plaats van herkomst:

China

Certificering:

Naam van het product:

PCB-shuttleconveyor

Garantie:

1 jaar

Controle:

Touchscreen

Materiaal:

Aluminiumlegering

Voorwaarde:

nieuw

Dikte:

0.6-4.0 mm

Signaal:

SMEMA

Toepassing:

Elektronische Assemblage

OEM/ODM:

Beschikbaar

Gewicht:

220/240 kg

Verpakking Details:

Houten verpakking

Levering vermogen:

100 stuks per maand

Productbeschrijving

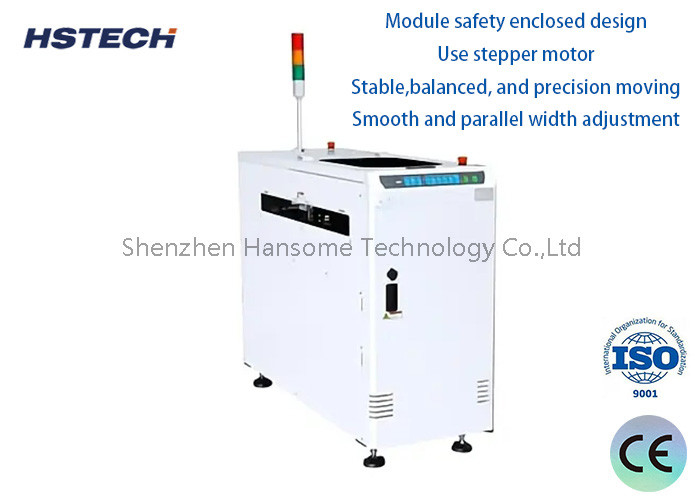

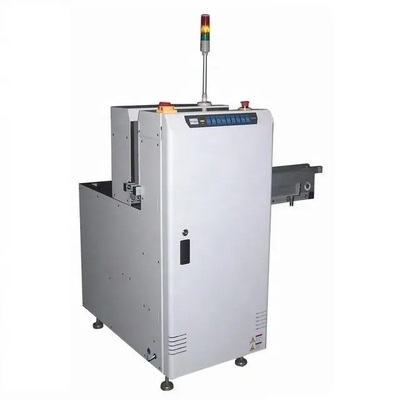

Stepmotor PCB shuttleconveyor voor elektronische assemblage

Inleiding:

EenPCB-shuttleconveyoris een gespecialiseerd type transportersysteem dat is ontworpen voor het efficiënt transport van printplaten (PCB's) in productie- en assemblageprocessen.Dit transportsystem is vooral handig in omgevingen waar de ruimte beperkt is of wanneer er behoefte is aan flexibele routing van PCB's.

Kenmerken:

1- Veiligheidsmodule gesloten ontwerp.

2Gebruik een stappenmotor.

3Stabiel, evenwichtig en met precisie bewegen.

4- Een gladde en parallelle breedte aanpassing.

5De PCB-transportrichting volgt de eisen van de klant.

6Touchscreen bedieningspaneel.

8.SMEMA compatibel.

Technische gegevens:

Functie	Deze eenheid wordt gebruikt om de PCB-stroom naar verschillende kanalen te leiden, van 2 lijnen naar 1 lijn, of van 1 lijn naar 2 lijnen.
Model	HS-PYJ250
Transporthoogte	910±20 mm
Vertalingsafstand	Standaard 2200 mm ((1~4de spoor) of op maat
Vertaaltijd	Op maat
Metode van vertaling	Stapmotor + transportband
Spoor vast	1e en 4e rails bevestigd
Geschikte PCB-grootte	5050~400250 mm
Verplaatsingsrichting	L-R, of R-L
PCB-overdracht	2 in 1 uit, 1 in 2 uit, of 2 in 2 uit.
Luchtdruk	4-6 bar
PCB-dikte	Min 0,4 mm
Afmetingen van de machine	60026001200 mm
Signaal	SMEMA

Toepassingen

PCB-assemblagelijnen:
- Gebruikt voor het transport van PCB's tussen verschillende fasen van de assemblage, zoals de plaatsing van componenten, solderen en inspectie.
Teststations:
- Vergemakkelijkt de verplaatsing van PCB's van en naar testapparatuur voor kwaliteitsborging.
Logistiekmanagement:
- Helpt bij het beheer van de stroom van PCB's binnen productiefaciliteiten, waardoor efficiënte behandeling en opslag worden gewaarborgd.
Herwerkings- en reparatiegebieden:
- Kan worden gebruikt om PCB's naar herwerkingsstations te brengen voor aanpassingen of reparaties.

Voordelen

Meer efficiëntie:
- De automatisering van het transport van PCB's vermindert de handmatige verwerking en versnelt het totale productieproces.
Verbeterde werkstroom:
- Verbetert de doorstroming van materialen tussen de verschillende productiefasen, waardoor knelpunten en stilstandstijden tot een minimum worden beperkt.
Optimalisatie van de ruimte:
- Een compact ontwerp maakt een beter gebruik van de beschikbare vloeroppervlakte mogelijk, wat bijdraagt aan een meer georganiseerde productieomgeving.
Flexibiliteit:
- De mogelijkheid om PCB's in verschillende richtingen te verplaatsen, maakt het mogelijk om aanpassingsvriendelijke productielayouts en werkstromen te creëren.
Verbeterde kwaliteitscontrole:
- Een soepel en consistent transport helpt bij het behoud van de integriteit van PCB's tijdens de behandeling, waardoor het risico op beschadiging wordt verminderd.
