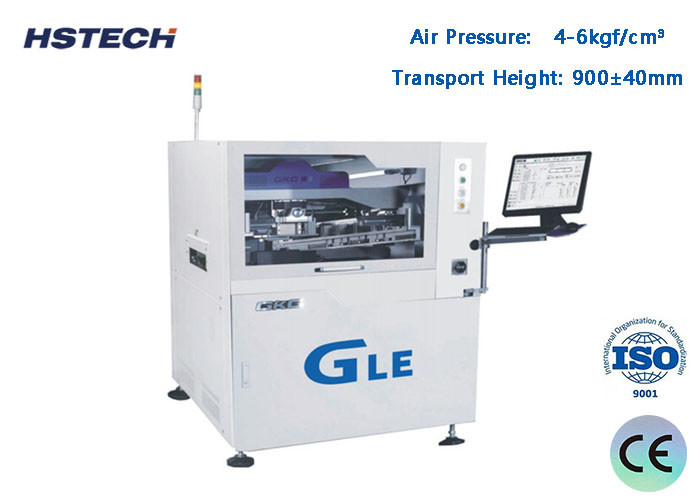

XP Win7 Automatische soldeerpasteprinter voor SMT-grootschalige toepassingen

Merknaam:	GKG
Modelnummer:	gle
Moq:	1 set
Prijs:	negotiable
Betalingsvoorwaarden:	T/T, Western Union,
Toeleveringsvermogen:	50 stuks per maand

Gedetailleerde informatie

Productbeschrijving

Gedetailleerde informatie

Plaats van herkomst:

China

Certificering:

CE,TUV,ROHS

Productnaam:

De automatische Printer van het Soldeerseldeeg

andere naam:

de automatische machine van de het schermdruk

PCB-grootte:

50x50~510x510mm

Transporthoogte:

900±40mm

Luchtdruk:

46kgf/cm ³

I/O-interface:

Smema

Verpakking Details:

Houten verpakking

Levering vermogen:

50 stuks per maand

Productbeschrijving

XP win7 Automatische soldeerpasteprinter voor SMT-grootschalige toepassingen

Inleiding

GLE Automatic solder paste printing machine is een high-end machine voor SMT grootschalige toepassingen. De breedte van Gts is slechts 2830mm. Het kan perfect voldoen aan de drukprocesvereisten van 01005,0.3 pitch en andere fijne afstanden, het is hoge precisie en hoge snelheid.

Specificatie

Model	GLE
Maximale PCB-grootte	510x510 mm
Min PCB-grootte	50x50 mm
PCB-dikte	0.4-6 mm
Maximaal gewicht van het bord	5 kg
Transporthoogte	900 ± 40 mm
Splitsing aan de rand van het bord	2.5 mm
Hoogte van het bord	23 mm
Vervoerrichting	L-R, R-L.
Transportsnelheid	max 1500 mm/s, programmabesturing
Vervoermethode	Eén fase
Wldth-aanpassing	automatisch
I/O-interface	SMEMA
PCB-positionering (ondersteuningsmethode)	Magnetische pen/steunblok/opwaarts-naar beneden tafel
PCB-clampsysteem	Gepatenteerd over de bovenklem
	Zijdelingse klemmen
	Adsorptiefunctie
Print snap-off	0-20 mm
Afdrukmodus	een/twee keer
Afdruksnelheid	10-200 mm/sec
Afdrukmodus	Eén / Twee keer
Typ van de spuitmachine	Rubber / staal Squeegee Blade ((Hoek 45°/55°/60°)
Drukdruk	0.5 tot 10 kg
Grootte van het sjabloon	470370mm~737737mm
Reinigingssysteem	Druppels van regenreinigingssysteem
	Versterkte vacuümopname
	Droog, nat vacuüm drie modi
CCD FOV	10 x 8 mm
Soorten vertrouwensmerken	Standaard Fiduciële merktekenvorm
	Pad
	Hool
Camera systeem	Optische structuur op/af
	Digitale CCD-camera
	Geometrisch patroon overeenkomen

Machinale prestaties

Model	GLE
Herhalingspositie nauwkeurigheid	± 12,5um@6,CPK≥2.0
Afdruknauwkeurigheid	±20um@6,CPK≥2.0
Printcyclustijd	< 7,5 sec.
Op basis van het testsysteem van een derde partij (CTQ) wordt de werkelijke drukpositie van de soldeerpasta gecontroleerd en de nauwkeurigheid herhaald.

Specificatie van de gehele machine

Stroomvoorziening	AC:220±10%,50/60HZ, 3,0 kW
Luchtdruk	4 tot en met 6 kg v/cm2
Luchtverbruik	ongeveer 5 L/min
Werktemperatuur	-20°C~+45°C
Werkvochtigheid	30% tot 60%
Machina Dimensies ((zonder toren licht)	1240 ((L) x 1410 ((W) x 1500 (H) mm
Gewicht van de machine	Ongeveer 1100 kg.

Kenmerken

GKG speciaal verstelbaar verstelplatform.Stabiel en gemakkelijk aan te passen, het kan snel de verstelhoogte van de pin van PCB met verschillende dikte aanpassen.
Reinigingssysteem: GKG-reinigingssysteem met drie reinigingsmethoden: droogreiniging, natreiniging en vacuüm.Het kan ook handmatig worden gereinigd als de klant geen automatische reiniging nodig heeft om de reinigingstijd te verkorten en de productie-efficiëntie te verbeterenHet nieuwe veegsysteem zorgt voor volledig contact met de stencil, verhoogde vacuümzuiging kan de resterende pasta in het gaas effectief elimineren,met een vermogen van niet meer dan 10 W.CCD-deel en c-leuningssysteem worden gescheiden, wanneer CCD werkt, beweegt CCD-deel onafhankelijk om de servomotorbelasting te verminderen en de snelheid en nauwkeurigheid van de machine te verbeteren.
Met behulp van een uniform ringlicht en een hoge helderheid coaxiale licht, met de belofte helderheid aanpassing functie,dan kunnen alle soorten van Mark punten goed worden herkend (inclusief de ruige mark punten)Met een GKG-patenteerd wiskundig model kan een hoge nauwkeurigheid worden gewaarborgd.
Hoog aanpassingsvermogen stalen mesh frame klemsysteem. in staat om allerlei soorten grootte scherm frames te printen, en snel veranderen modulaire productielijn.
Gebruik van Windows XP/win7 bedieningsinterface, met een goede mens-machine dialoogfunctie,en gemakkelijk voor de operator snel vertrouwd met de werking vooral bij het doen van navigatie effect van het programmeren bestand. gemakkelijk te schakelen Chinese / Engels interface, met operation log, fout record / fout zelf-diagnose / fout analyse prompt / licht alarm en andere functies.
Nieuwe patroon gids spoor verbod afneembare, programmeerbare flexibele zijklem, specifiek voor FPC, PCB warpage, uitvoeren van een unieke klemplaat apparaat.Door middel van software programmering kan automatisch uitrekken en trekken terug niet-aangetaste PCB pickness.
