| Plaats van herkomst: | China |
| Merknaam: | HSTECH |
| Certificering: | CE |
| Modelnummer: | HS-GLE |
| Min. bestelaantal: | 1 set |
|---|---|
| Prijs: | Negotiable |
| Verpakking Details: | Houten verpakking |
| Levertijd: | 7 ~ 9 werkdagen |
| Betalingscondities: | T/T, Western Union, MoneyGram |
| Levering vermogen: | 100 sets per maand |
| Naam van het product: | De automatische Printer van het Soldeerseldeeg | Garantie: | 1 jaar |
|---|---|---|---|
| Controle: | aanraakscherm | Relaismerk: | Schneider |
| Opto-elektronische schakelaar: | Omron | Materiaal: | Aluminiumlegering |
| Voorwaarde: | Nieuw | Signaal: | SMEMA |
| Toepassing: | Elektronische Assemblage | Kleur: | Zilver |
| Controlesysteem: | PLC's | OEM/ODM: | Beschikbaar |
| Energieverbruik: | 200 W | Type: | Automatisch |

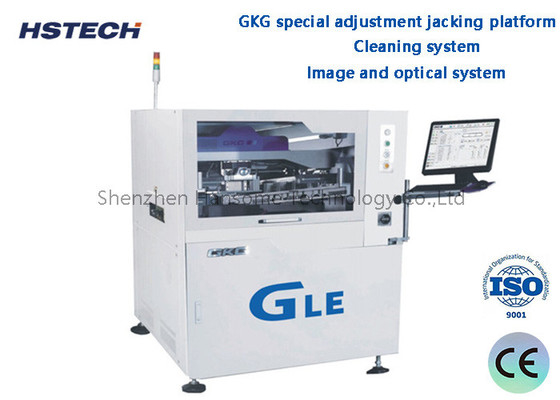

Beeld- en optisch systeem Reinigingssysteem GKG Speciaal verstelbaar Jacking-platform Automatische soldeerpasta-printer
Inleiding

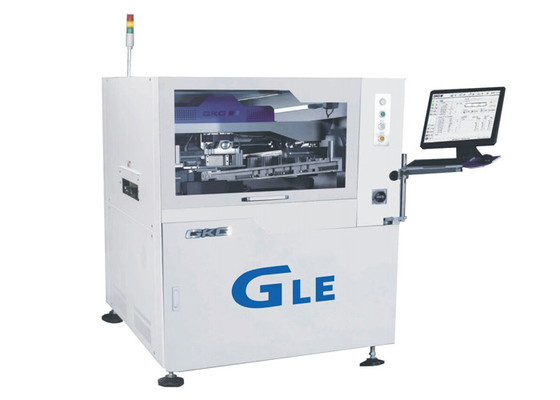

GLE Automatic solder paste printing machine is een high-end machine voor SMT grootschalige toepassingen. De breedte van Gt-S is slechts 2830mm. Het kan perfect voldoen aan de drukprocesvereisten van 01005,0.3 pitch en andere fijne afstanden, het is hoge precisie en hoge snelheid.
Kenmerken
1Het is stabiel en gemakkelijk aan te passen, het kan de pin jacking hoogte van PCB met verschillende dikte snel aanpassen.
2, Reinigingssysteem: GKG-reinigingssysteem met drie reinigingsmethoden: droogreiniging, natreiniging, vacuüm.Het kan ook handmatig worden gereinigd als de klant geen automatische reiniging hoeft te gebruiken om de reinigingstijd te verkorten en de productie-efficiëntie te verbeteren.
Het nieuwe veegsysteem zorgt voor volledig contact met het stensil, verhoogde vacuümzuiging kan effectief de resterende pasta eliminerenin het maaswerk, waardoor een effectieve automatische reinigingsfunctie kan worden bereikt.de servomotor zelfstandig kan verplaatsen om de belasting van de servomotor te verminderen en de snelheid en nauwkeurigheid van de machine te verbeteren.
| Model | GLE |
| Maximale PCB-grootte | 510x510 mm |
| Min PCB-grootte | 50x50 mm |
| PCB-dikte | 0.4-6 mm |
| Maximaal gewicht van het bord | 5 kg |
| Transporthoogte | 900 ± 40 mm |
| Splitsing aan de rand van het bord | 2.5 mm |
| Hoogte van het bord | 23 mm |
| Vervoerrichting | L-R, R-L. |
| Transportsnelheid | max 1500 mm/s, programmabesturing |
| Vervoermethode | Eén fase |
| Wldth-aanpassing | automatisch |
| I/O-interface | SMEMA |
| PCB-positionering (ondersteuningsmethode) | Magnetische pen/steunblok/opwaarts-naar beneden tafel |
| PCB-clampsysteem |
Gepatenteerd over de bovenklem
|
| Zijdelingse klemmen | |
| Adsorptiefunctie | |
| Print snap-off |
0-20 mm
|
|
Afdrukmodus
|
een/twee keer
|
|
Afdruksnelheid
|
10-200 mm/sec
|
|
Afdrukmodus
|
Eén / Twee keer
|
|
Typ van de spuitmachine
|
Rubber / staal Squeegee Blade ((Hoek 45°/55°/60°)
|
| Drukdruk | 0.5 tot 10 kg |
| Grootte van het sjabloon | 470*370mm~737*737mm |
|
Reinigingssysteem
|
Druppels van regenreinigingssysteem
|
| Versterkte vacuümopname | |
| Droog, nat vacuüm drie modi | |
|
CCD FOV
|
10 x 8 mm
|
| Soorten vertrouwensmerken | Standaard Fiduciële merktekenvorm |
| Pad | |
| Hool | |
| Camera systeem | Optische structuur op/af |
| Digitale CCD-camera | |
| Geometrisch patroon overeenkomen |
Machinale prestaties
| Model | GLE |
| Herhalingspositie nauwkeurigheid | ± 12,5um@6,CPK≥2.0 |
| Afdruknauwkeurigheid | ±20um@6,CPK≥2.0 |
| Printcyclustijd | < 7,5 sec. |
| Op basis van het testsysteem van een derde partij (CTQ) verifiëren van de werkelijke loederpasta drukpositie herhalen nauwkeurigheid | |
Specificatie van de gehele machine
|
Stroomvoorziening
|
AC:220±10%,50/60HZ, 3,0 kW
|
|
Luchtdruk
|
4 tot en met 6 kg v/cm2
|
|
Luchtverbruik
|
ongeveer 5 L/min
|
|
Werktemperatuur
|
-20°C~+45°C |
|
Werkvochtigheid
|
30% tot 60%
|
| Afmetingen van de machine(zonder torenlicht) |
1240 ((L) x 1410 ((W) x 1500 (H) mm
|
|
Gewicht van de machine
|
Ongeveer 1100 kg. |
