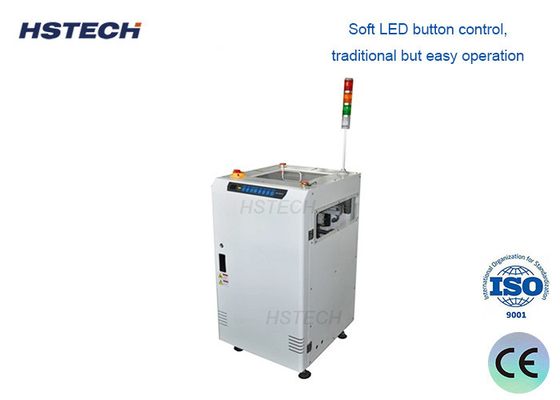

Flexibel omzet 180 graden ESD 7 mm gordel pcb-omvormer machine met 3 kleuren display

Moq:	1 set
Prijs:	negotiable
Betalingsvoorwaarden:	T/T, Western Union
Toeleveringsvermogen:	50 stuks per maand

Gedetailleerde informatie

Productbeschrijving

Gedetailleerde informatie

Productienaam:

PCB-omvormer

Voeding:

AC100-230V, enkelfase, maximaal 300A

Opto-elektronische schakelaar:

OMRON

Hoogte -aanpassing:

Voeten kop

Weergave:

3 kleurenvertoning

Garantie:

1 jaar

Verpakking Details:

Houten verpakking

Levering vermogen:

50 stuks per maand

Markeren:

Flexibele omzet 180 graden PCB-omvormermachine

ESD 7 mm riem-PCB-verwerkingsapparatuur

3 kleurendisplay PCB-omzetmachine

Productbeschrijving

Flexibele Turnover 180 Graden ESD 7mm Riem PCB Inverter Machine met 3 Kleuren Display

Deze geautomatiseerde PCB inverter machine voert een rotatie van 180 graden uit om dubbelzijdige PCB-verwerking met precisie en veiligheid mogelijk te maken. Met een 3-kleuren display en ESD-veilig riemsysteem zorgt het voor een efficiënte integratie in de productielijn.

Machine Overzicht

De PCB Inverter Machine is een geautomatiseerd materiaalbehandelingsapparaat dat is ontworpen om PCB's veilig, soepel en precies 180 graden te draaien van de voorkant naar boven naar de achterkant (of vice versa) voor volledige dubbelzijdige verwerking.

Primaire Toepassingen

Dubbelzijdige PCB-verwerking: Maakt complete SMT- en assemblagelijnbewerkingen voor beide zijden van printplaten mogelijk
Procesintegratie: Verbindt apparatuur die verschillende PCB-oriëntaties vereist binnen productielijnen
Kwaliteitscontrole: Faciliteert inspectie, testen en herwerking van PCB-onderoppervlakken
Geautomatiseerde werking: Elimineert risico's van handmatige hantering, waaronder elektrostatische schade, fysieke impact en contaminatie

Belangrijkste Kenmerken

180-graden PCB-rotatie voor dubbelzijdige productie
4-positie pitch selectie mogelijkheid
Touchscreen bediening met MITSUBISHI PLC
3-kleuren statuslicht displaysysteem
Zeer nauwkeurige lineaire geleidingsmodules
Flexibele turnover met kogelomloopspindel integratie voor soepele apparatuurverbinding
Volledige roestvrijstalen constructie voor duurzaamheid en lange levensduur
SMEMA communicatie compatibiliteit

Technische Specificaties

Specificatie	Details
Machine Functie	180-graden PCB inverteren
Voeding	AC100-230V, eenfasig, 50/60Hz
Transportband	ESD 7mm riem
PCB Afmeting Bereik	(50×50) - (500×460)mm
Luchttoevoer	4-6 bar, maximaal 10L/min
Transporthoogte	900±20mm
Transportrichting	Links-Rechts of Rechts-Links (optioneel)
PCB Dikte	Minimum 0.4mm
Op/Neer Pitches	1-4 (10mm stap)
Cyclustijd	Ongeveer 20 seconden
Communicatie	SMEMA
Machine Afmetingen	600×900×1200mm
Gewicht	140kg

Belangrijkste Voordelen

Verbeterde Automatisering: Maakt volledig geautomatiseerde, continue 24/7 productie mogelijk
Kwaliteitsborging: Elimineert krassen, vallen, buigen en elektrostatische schade door handmatige hantering
Verhoogde Efficiëntie: Aanzienlijk snellere turnover snelheid in vergelijking met handmatige bediening
Ruimte Optimalisatie: Compact ontwerp voor efficiënte productielijnindeling
Productie Flexibiliteit: Programmeerbare werking voor eenvoudige aanpassing aan verschillende productvereisten
