Nieuwe multifunctie-interface high-end soldeerpasta-drukmachine

Merknaam:	HSTECH
Modelnummer:	HS-G9+
Moq:	1 set
Prijs:	Onderhandelbaar
Betalingsvoorwaarden:	T/T, Western Union, MoneyGram
Toeleveringsvermogen:	100 stuks per maand

Gedetailleerde informatie

Productbeschrijving

Gedetailleerde informatie

Plaats van herkomst:

China

Certificering:

Naam van het product:

High-end soldeerpasta-drukmachine

Garantie:

1 jaar

Controle:

Touchscreen

Relaismerk:

Schneider

Opto-elektronische schakelaar:

Omron

Materiaal:

Aluminiumlegering

Voorwaarde:

nieuw

Signaal:

SMEMA

Toepassing:

Elektronische Assemblage

Kleur:

zilver

Controlesysteem:

PLC's

OEM/ODM:

Beschikbaar

Energieverbruik:

200 W

Type:

Automatisch

Verpakking Details:

Houten verpakking

Levering vermogen:

100 stuks per maand

Productbeschrijving

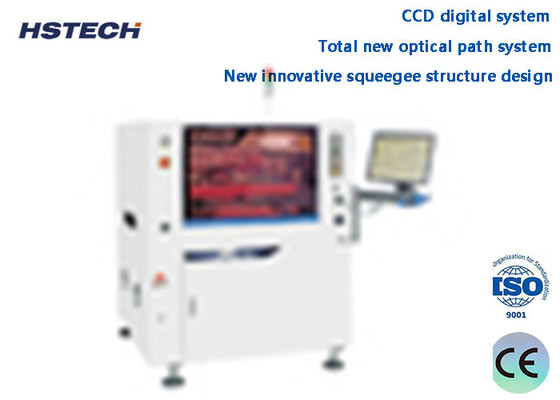

Nieuwe multifunctie-interface high-end soldeerpasta-drukmachine

Inleiding

De G9+ Automatic solder paste printmachine is een high-end machine voor SMT high-end applicatie, de breedte van GT++ BTB is slechts 2830mm,kan perfect voldoen aan de eisen van het drukproces van 03015,2025 pitch, hoge precisie en hoge snelheid.

Kenmerken

1, CCD digitaal systeem, volledig nieuw optisch pad systeem, uniforme cirkellicht en hoge helderheid van coaxiale lichtbron.waarbij verschillende martelpunten gemakkelijk herkenbaar zijn (inclusief ongelijke martelpunten), zoals tinplatering, koperbeplating, zilverbeplating, soldering met hete lucht, FPC en verschillende soorten van verschillende PCB-kleur.

2, Hoge precisie PCB dikte aanpassing, uiterst betrouwbare structuur met stabiele XY beweging.

3,Gids spoor positioneringssysteem, nieuwe Pattern gids spoor verbod afneembare, programmeerbare flexibele zijklem, specifiek voor FPC, PCB warpage, uitvoeren van een unieke klemplaat apparaat.Door middel van software programmering kan automatisch uitrekken en trekken terug niet-aangetaste PCB pickness.

4, Nieuw innovatief squeegee structuurontwerp, nemen een uitgebreid squeegee systeem dat de stabiliteit en lange levensduur verbetert.

5, Hoge snelheid stencil reiniging, naar beneden dispenseren reiniging structuur voorkomt met succes verstopte opening ((wat is altijd de oorzaak van inefficiënte reiniging) van plaats.De lengte van de afgeleverde oplosmiddel kan ook gemakkelijk worden gewijzigd met softwarecontrole..

6, Nieuwe multi-functie interface, eenvoud, duidelijk te begrijpen, gebruiksvriendelijk.

Specificatie

Model	G9+
Maximale PCB-grootte	450x340 mm
Min PCB-grootte	50x50 mm
PCB-dikte	0.4-6 mm
Maximaal gewicht van het bord	5 kg
Transporthoogte	900 ± 40 mm
Splitsing aan de rand van het bord	2.5 mm
Hoogte van het bord	15 mm
Vervoerrichting	L-R, R-L.
Transportsnelheid	max 1500 mm/s, programmabesturing
Vervoermethode	Eén fase
Wldth-aanpassing	automatisch
I/O-interface	SMEMA
PCB-positionering (ondersteuningsmethode)	Magnetische pin/steunblok/handmatige op-naar-onder tafel
PCB-clampsysteem	Gepatenteerd over de bovenklem
	Zijdelingse klemmen
	Adsorptiefunctie
Print snap-off	0-20 mm
Afdrukmodus	een/twee keer
Afdruksnelheid	10-200 mm/sec
Afdrukmodus	Eén / Twee keer
Typ van de spuitmachine	Rubber / staal Squeegee Blade ((Hoek 45°/55°/60°)
Drukdruk	0.5 tot 10 kg
Grootte van het sjabloon	470370mm~737737mm ((dikte 20-40mm)
Reinigingssysteem	Druppels van regenreinigingssysteem
	Versterkte vacuümopname
	Droog, nat vacuüm drie modi
	Voor- en achterschoonmaak
CCD FOV	10 x 8 mm
Soorten vertrouwensmerken	Standaard Fiduciële merktekenvorm
	Pad
	Hool
Camera systeem	Optische structuur op/af
	Digitale CCD-camera
	Geometrisch patroon overeenkomen

Machinale prestaties

Model	G9+
Herhalingspositie nauwkeurigheid	± 12,5um@6,CPK≥2.0
Afdruknauwkeurigheid	±18um@6,CPK≥2.0
Printcyclustijd	< 7,5 sec.
Op basis van het testsysteem van een derde partij (CTQ) wordt de werkelijke drukpositie van de soldeerpasta gecontroleerd en wordt de nauwkeurigheid herhaald.

Specificatie van de gehele machine

Stroomvoorziening	AC:220±10%,50/60HZ, 3,0 kW
Luchtdruk	4 tot en met 6 kg v/cm2
Luchtverbruik	ongeveer 5 L/min
Werktemperatuur	-20°C~+45°C
Werkvochtigheid	30% tot 60%
Afmetingen van de machine(zonder torenlicht)	1172 ((L) x 1385 ((W) x 1530 (H) mm
Gewicht van de machine	Ongeveer 1000 kg.
