| Plaats van herkomst: | China |
| Merknaam: | GKG |
| Certificering: | CE,TUV,ROHS |
| Modelnummer: | G9+ |
| Min. bestelaantal: | 1 set |
|---|---|
| Prijs: | Negotiation |
| Verpakking Details: | Houten verpakking |
| Levertijd: | 7-15 dagen |
| Betalingscondities: | T/T, Western Union, MoneyGram |
| Levering vermogen: | 100 sets per maand |
| Productnaam: | High-end soldeerpasta-drukmachine | Andere benaming: | de automatische machine van de het schermdruk |
|---|---|---|---|
| PCB-grootte: | 50x50~450x340mm | Transporthoogte: | 900±40mm |
| Luchtdruk: | 46kgf/cm ³ | PCB-dikte: | 0.46mm |
| Maximum raadsgewicht: | 5 kg | Gewicht van de machine: | 1000 kg |
Automatische soldeerpasteprinter voor industriële 4.0 MES-systemen
Inleiding

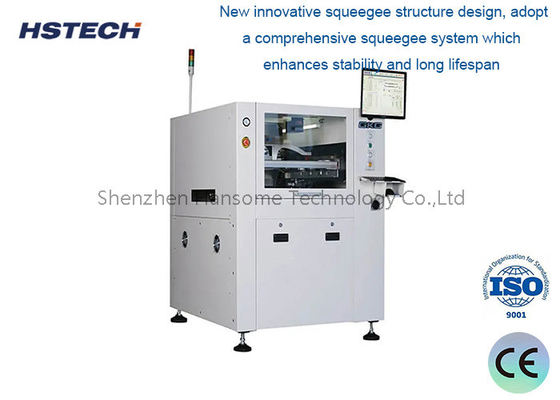

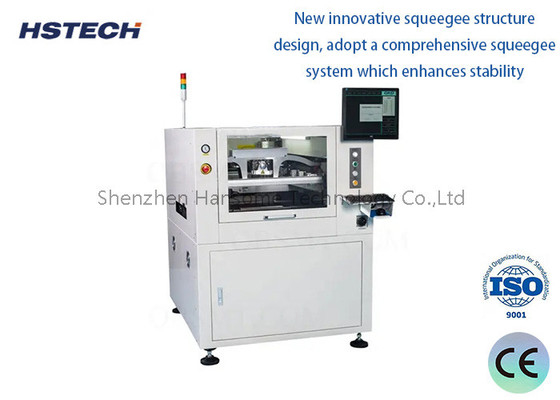

De G9+ Automatic solder paste printing machine is een high-end machine voor SMT high-end applicaties die kan voldoen aan de drukprocesvereisten van 03015,0.25 pitch, hoge precisie en hoge snelheid.
Specificatie
| Model | G9+ |
| Maximale PCB-grootte | 450x340 mm |
| Min PCB-grootte | 50x50 mm |
| PCB-dikte | 0.4-6 mm |
| Maximaal gewicht van het bord | 5 kg |
| Transporthoogte | 900 ± 40 mm |
| Splitsing aan de rand van het bord | 2.5 mm |
| Hoogte van het bord | 15 mm |
| Vervoerrichting | L-R, R-L. |
| Transportsnelheid | max 1500 mm/s, programmabesturing |
| Vervoermethode | Eén fase |
| Wldth-aanpassing | automatisch |
| I/O-interface | SMEMA |
| PCB-positionering (ondersteuningsmethode) | Magnetische pen/steunblok/handmatige op-naar-onder tafel |
| PCB-clampsysteem |
Gepatenteerd over de bovenklem
|
| Zijdelingse klemmen | |
| Adsorptiefunctie | |
| Print snap-off |
0-20 mm
|
|
Afdrukmodus
|
een/twee keer
|
|
Afdruksnelheid
|
10-200 mm/sec
|
|
Afdrukmodus
|
Eén / Twee keer
|
|
Typ van de spuitmachine
|
Rubber / staal Squeegee Blade ((Hoek 45°/55°/60°)
|
| Drukdruk | 0.5 tot 10 kg |
| Grootte van het sjabloon | 470*370mm~737*737mm ((dikte 20-40mm) |
|
Reinigingssysteem
|
Druppels van regenreinigingssysteem
|
| Versterkte vacuümopname | |
| Droog, nat vacuüm drie modi | |
| Voor- en achterschoonmaak | |
|
CCD FOV
|
10 x 8 mm
|
| Soorten vertrouwensmerken | Standaard Fiduciële merktekenvorm |
| Pad | |
| Hool | |
| Camera systeem | Optische structuur op/af |
| Digitale CCD-camera | |
| Geometrisch patroon overeenkomen |
Machinale prestaties
| Model | G9+ |
| Herhalingspositie nauwkeurigheid | ± 12,5um@6,CPK≥2.0 |
| Afdruknauwkeurigheid | ±18um@6,CPK≥2.0 |
| Printcyclustijd | < 7,5 sec. |
| Op basis van het testsysteem van een derde partij (CTQ) verifiëren van de werkelijke loederpasta drukpositie herhalen nauwkeurigheid | |
Specificatie van de gehele machine
|
Stroomvoorziening
|
AC:220±10%,50/60HZ, 3,0 kW
|
|
Luchtdruk
|
4 tot en met 6 kg v/cm2
|
|
Luchtverbruik
|
ongeveer 5 L/min
|
|
Werktemperatuur
|
-20°C~+45°C |
|
Werkvochtigheid
|
30% tot 60%
|
|
Afmetingen van de machine(zonder torenlicht) |
1172 ((L) x 1385 ((W) x 1530 (H) mm
|
|
Gewicht van de machine
|
Ongeveer 1000 kg. |
Kenmerken
1, CCD digitaal systeem, volledig nieuw optisch pad systeem, uniforme cirkellicht en hoge helderheid van coaxiale lichtbron.waarbij verschillende martelpunten gemakkelijk herkenbaar zijn (inclusief ongelijke martelpunten), zoals tinplatering, koperbeplating, zilverbeplating, soldering met hete lucht, FPC en verschillende soorten van verschillende PCB-kleur.
