Plaats van herkomst: | China |
Merknaam: | HSTECH |
Certificering: | CE |
Modelnummer: | HS-UD330 |
Min. bestelaantal: | 1 set |
---|---|
Prijs: | Negotiable |
Verpakking Details: | Houten pakket |
Levertijd: | 7 ~ 9 werkdagen |
Betalingscondities: | T/T, Western Union, MoneyGram |
Levering vermogen: | 100 sets per maand |
Naam van het product: | PCB-Losinstallatie | Andere benaming: | SMT-lijnontlading |
---|---|---|---|
PCB-grootte: | 50*50~450*330mm | PCB-het Leegmaken Tijd: | Ongeveer 6 seconden. |
Verandering van het tijdschrift na verloop van tijd: | Ongeveer 30 seconden. | Stroomvoorziening: | AC220V, 50/60HZ |
PCB-dikte: | Min 4 mm | Communicatie: | SMEMA |

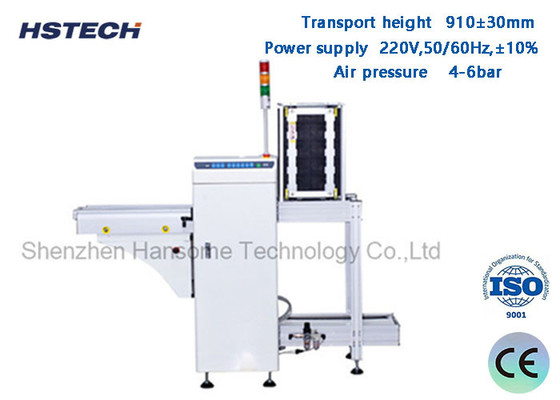

LED-knopcontrole ongeveer 30 seconden SMT-lijnontlading met ZD-motor
Toepassing:
Deze pcb-ontladingsmachine die aan het eind van de SMT-productielijn wordt gebruikt, wordt gebruikt voor het verzamelen van pcb's in de magazijnen.
Kenmerken:
1, Mitsubishi PLC
2, ZD motor aangedreven.
3Een dikkere transportband.
4, 3 tijdschriften voor overwisselen, bovenste kant 1 tijdschrift, knop kant 2 tijdschriften.
5, LED-knop bedieningsmodus met 3 lolor licht display.
6, roestvrij staal en aluminium profiel machine structuur, stabiel en gemakkelijk te onderhouden.
7, gladde en parallelle breedte aanpassing met handwiel.
8, Precision pusher duwen de pcbs naar de magazines
9, bovenste en onderste pneumatische klemmen om het magazijnrek vast te houden.
10, SMEMA-compatibel.
Specificatie:
Functie | Deze eenheid wordt gebruikt voor het lossen van de PCB's. |
Transporthoogte | 910±30 mm |
PCB-laadtijd | Ongeveer 6 seconden. |
Verandering van het tijdschrift na verloop van tijd | Ongeveer 30 seconden. |
Transportrichting | L~R, of R~L |
Operatie | Frontoperatie |
Vaste kant van het spoor | Voorzijde ((of specificeren) |
Stroomvoorziening | 220V,50/60Hz,± 10% |
Luchtdruk | 4-6 bar |
PCB-dikte | Min 0,4 mm |
Magazin qty | Boven: 1 pc, beneden: 2 pc |
Versnelling van het transportband | 0.5-20M/min of op maat |
Selectie van de toonhoogte | 1-4 ((10 mm afstand) |
Signaal | SMEMA |
Model | HS-UD250 | HS-UD330 | HS-UD390 | HS-UD460 |
Efficiënte PCB-lengte | 50*50~350*250 mm | 50*50~455*330 mm | 50*50~530*390 mm | 50*50~530*460 mm |
Afmetingen van de machine | 1900*800*1200 mm | 2320*880*1200 mm | 2620*940*1200 mm | 2620*1080*1200 mm |
Maatwerkgrootte | 355*320*563 mm | 460*400*563 mm | 535*460*570 mm | 535*530*570 mm |
Gewicht | 140 kg | 220 kg | 280 kg | 320 kg |
