| Plaats van herkomst: | China |
| Merknaam: | HSTECH |
| Certificering: | CE |
| Modelnummer: | HS-HC250 |
| Min. bestelaantal: | 1 set |
|---|---|
| Prijs: | Negotiable |
| Verpakking Details: | Houten pakket |
| Levertijd: | 15~20 het werkdagen |
| Betalingscondities: | T/T, Western Union, MoneyGram |
| Levering vermogen: | 50 stuks per maand |
| Naam van het product: | Verticale buffer | Transporthoogte: | 910±20mm |
|---|---|---|---|
| Vervoersrichting: | L~R, of R~L | Vaste zijde van het spoor: | Voorkant of achterkant |
| PCB-dikte: | Min 0,6 mm | Selectie van de toonhoogte: | 1-4 ((10 mm afstand) |
| Stroomvoorziening: | 220V,50/60Hz,± 10% | Kracht: | 0.05kw |
| Hoog licht: | Double Checking PCB Handling Equipment,SMEMA Signal PCB Handling Equipment |
||

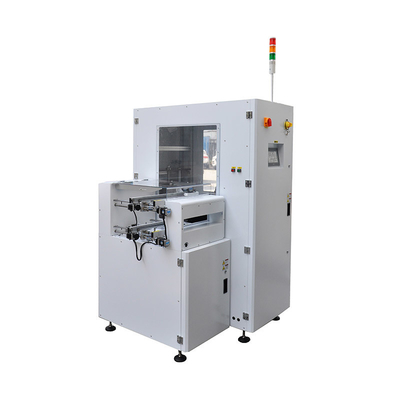

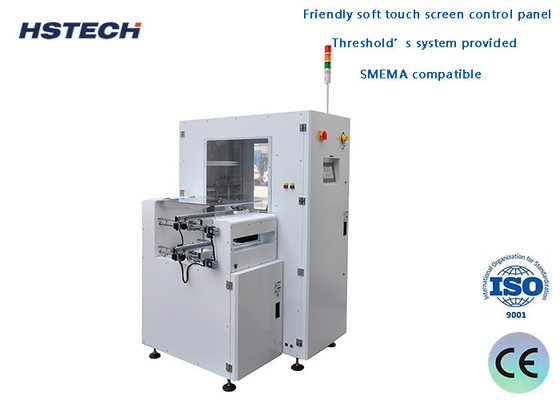

SMEMA Signal Vertical Buffer met dubbelcontroleerbare NG-PCB's voor PCB-behandelingsapparatuur
Beschrijving
Deze pcb-behandelingsapparatuur wordt gebruikt als buffer tussen SMD-machine en inspectieapparatuur.
Er zijn veel verschillende soorten intelligente productieapparatuur op de SMT-productielijn.Als een apparaat de productie-efficiëntie om technische redenen niet synchroon en onstabiel maaktDe PCB's op sommige productielijnen zullen beschadigd raken als gevolg van een alarmfout in de geautomatiseerde detectie van de productielijn.een pcb-opslagmachine is nodig om dit probleem tijdelijk op te lossenDe functie van de pcb-platenopslagmachine is dat wanneer pcb-platen in een bepaald deel van de productielijn teveel worden geleverd,de PCB-platen kunnen tijdelijk worden opgeslagen in de platenopslagmachineWanneer er in een bepaald onderdeel onvoldoende "voorraad" is, wordt het opgeslagen PCB-bord vrijgegeven om het PCB-bord voor de volgende verwerking te voorzien.De functie van de pcb-opslagmachine is om te dienen als een verbinding tussen de vorige en de volgende en het bereiken van buffering.
Kenmerken
1Gebruik een vriendelijk touchscreen.
2.FIFO, LIFO, laden, lossen, afwijzingsmodus geselecteerd.
3- Snelle, soepele en precieze indexering.
4.Innerlijke PCB rack om PCB's op te slaan, Max kan 25 pc's PCB's op te slaan.
5Het machinepaneel toont NG of OK PCB voor elke laag.
6.Bovenste transportplatform voor dubbelcontrole van NG-PCB's
7- het systeem van drempels.
8. SMEMA compatibel.
Technische details
| Transporthoogte | 910±20 mm |
| Transportrichting | L~R, of R~L |
| Inzameling van het bord | Lift-PCB-rack |
| Transportsnelheid van het transportband | Verstelbaar |
| Vaste zijde van het spoor | Voorkant of achterkant |
| Operatiekant | Voorzijde |
| PCB-dikte | Min 0,6 mm |
| Selectie van de toonhoogte | 1-4 ((10 mm afstand) |
| Stroomvoorziening | 220V,50/60Hz,± 10% |
| Kracht | 00,05 kW |
| PCB-voorraadcapaciteit | Maximaal 25 stuks |
| Magazine | - Nee, niet echt. |
| Signaal | SMEMA |
| Opties |
Automatische breedte aanpassing.
|
Specificatie
| Model | HS-HC250 | HS-HC330 | HS-HC390 | HS-HC460 |
| Efficiënte PCB-lengte | 50*50~350*250 mm | 50*50~455*330 mm | 50*50~530*390 mm | 50*50~530*460 mm |
| Afmetingen van de machine | 1250*1200*1600 mm | 1460*1360*1600 mm | 1610*1480*1600 mm | 1610*1620*1600 mm |
| Gewicht | 200 kg | 230 kg | 270 kg | 300 kg |
Operatieschema
Waarom een volledig automatische cache-machine gebruiken?
De productieapparatuur voor de gehele SMT-productielijn wordt door vele fabrikanten geleverd.En ze hebben geen uniforme efficiëntiestandaard.Hoewel bij het ontwerpen van de SMT-productielijn de PCB-productie zal worden geëvalueerd, zijn er nog enkele onzekere factoren.om onstabiele factoren die de gehele productielijn beïnvloeden te voorkomen, kunt u overwegen om cache-machines voor en na sommige apparatuur in te stellen.
Over verpakkingen
