| Plaats van herkomst: | China |
| Merknaam: | HSTECH |
| Certificering: | CE |
| Modelnummer: | HS-C600/HS-C1000/HS-C1500 |
| Min. bestelaantal: | 1 set |
|---|---|
| Prijs: | Negotiable |
| Verpakking Details: | Houten pakket |
| Levertijd: | 7 ~ 9 werkdagen |
| Betalingscondities: | T/T, Western Union, MoneyGram |
| Levering vermogen: | 50 stuks per maand |
| Naam van het product: | smt transportband | Afmetingen van de machine: | 600*690*930 mm |
|---|---|---|---|
| Gewicht: | 60 kg/80 kg/100 kg | Vervoersrichting: | L~R, of R~L |
| PCB-dikte: | 50*50~530*460mm | Stroomvoorziening: | AC110/220V,50/60HZ.±10% |
| Signaal: | SMEMA | Garantie: | 1 jaar |
| Hoog licht: | SMEMA-compatibele PCB-behandelingsapparatuur,Vervoerapparatuur voor PCB-behandelingen,SMT-productielijnconveyoren |
||

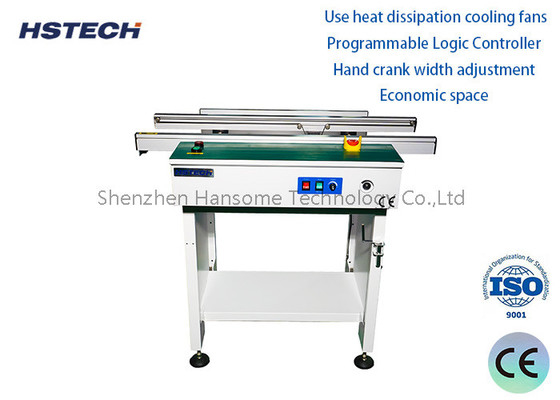

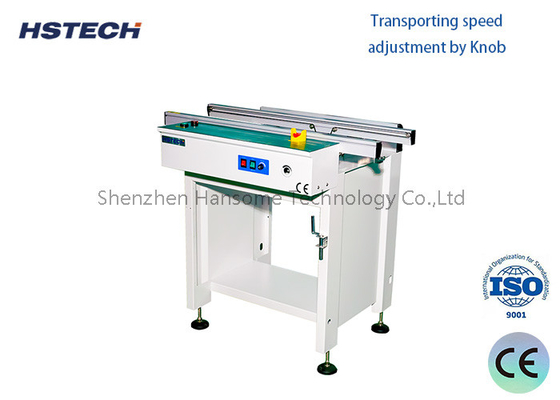

SMEMA-compatibele transfers van PCB-behandelingsapparatuur
introduceren
De functie van de SMT-PCB-behandelingsapparatuur Het kan ook worden gebruikt voor PCB-buffering, inspectie, testen of handmatig inbrengen van elektronische componenten.
Het dockingstation bestaat in het algemeen uit: een frame en twee parallelle roterende transportbanden die op het frame zijn geïnstalleerd.De bestaande transportbanden worden over het algemeen op de frame bevestigd, zodat de twee de breedte van de op de transportband geleverde schakelplaten beperkt is, wat niet bevorderlijk is voor het vervoeren van schakelplaten van verschillende afmetingen,de toepasbaarheid van het dokstation laag maken.
Volgens de functie kan het aansluitstation worden onderverdeeld in een aansluitstation met lichtraam, een volledig automatisch aansluitstation, een stofdek aansluitstation,een verbindingsstation voor koude luchtdekking en een verbindingsstation voor screeningAlle soorten worden gebruikt voor de aansluiting en buffering tussen machines in de SMT-productielijn en dienen als doorgangsplatform.
Wat zijn de belangrijke parameters van het SMT-dockingstation?
⑴De lengte van het verbindingsplatform op de SMT-productielijn is gewoonlijk 1 meter of minder.
⑵De breedte van het dockingstation hangt af van de grootte van het PCB-bord dat wordt verzonden.
⑶Of de bedrijfs- en transmissiesnelheid aan de verbindings- en overdrachtsvereisten voldoet, hangt af van de productie-efficiëntie van de gehele lijn.
Kenmerken
| Modellen | HS-C600 | HS-C1000 | HS-C1500 |
| Beschikbare PCB-breedte | Maximaal 460 mm | Maximaal 460 mm | Maximaal 460 mm |
| Lengte van de machine-spoor | 600 mm | 1000 mm | 1500 mm |
| Machina dimensie | 600*690*930 mm | 1100*690*930 mm | 1500*750*930 mm |
| Gewicht | 60 kg | 80 kg | 100 kg |
| Transporthoogte | 910±30 mm |
| Vervoersrichting | L~R, of R~L |
| Operatie | Frontoperatie |
| Lijn vastzijdig | Voorzijde, of op maat |
| PCB-dikte | 50*50~530*460 mm |
| Opties voor de lengte van de transportband | 0.5m/0.6m/1.0m/1.5m/of maatwerk |
| Snelheidsregeling | Gordel |
| Breedte aanpassing | Handkraan (optioneel automatisch instellen) |
| Stroomvoorziening | AC110/220V,50/60HZ,±10% |
| Opties | Licht, ventilator, deksel, automatisch met aanpassing, dubbele rails, enz. |
| Signaal | SMEMA |
Verpakking
Samenvatting: Het aansluitstation is een apparaat met zeer lage functies en intelligentie in de SMT-productielijn en de structuur is relatief eenvoudig.het ontwerp van SMT-productielijnen is zeer compact en redelijkAls twee productielijnen parallel moeten worden geplaatst, is een dockingstation nodig om de overdracht van PCB-platen te vergemakkelijken;wanneer de transmissievereisten van een bepaald apparaat in de productielijn niet voldoen aan de normen, kan een dokstation ook worden gebruikt om te helpen.
