| Plaats van herkomst: | China |
| Merknaam: | HSTECH |
| Certificering: | CE |
| Modelnummer: | AIS300 |
| Min. bestelaantal: | 1 set |
|---|---|
| Prijs: | Negotiable |
| Verpakking Details: | houten verpakking |
| Levertijd: | 15 tot 20 werkdagen |
| Betalingscondities: | T/T, Western Union, MoneyGram |
| Levering vermogen: | 50 stuks per maand |
| Naam van het product: | Inline THT DIP AOI na golfsoldering | Garantie: | 1 jaar |
|---|---|---|---|
| Controle: | Touchscreen | Relaismerk: | Schneider |
| Signaal: | SMEMA | Toepassing: | Elektronische Assemblage |
| Stroomvoorziening: | AC220V | Gewicht: | 800 kg |

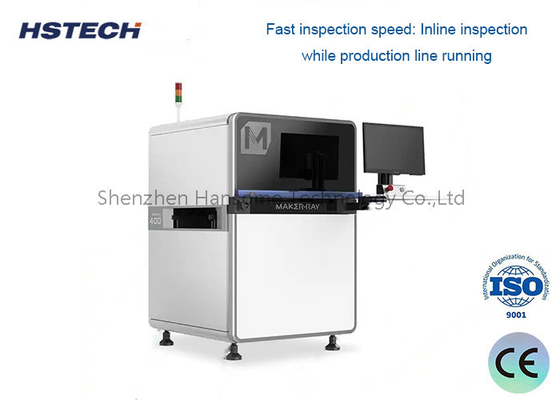

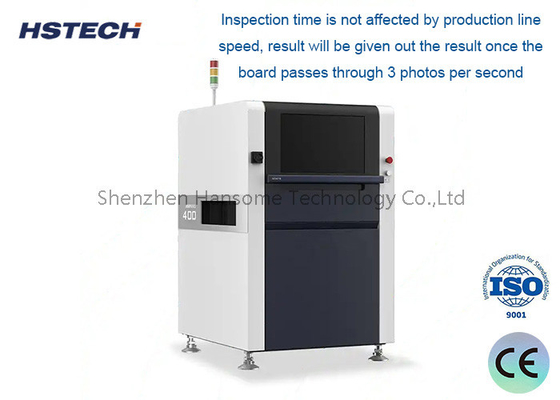

Afstandsbediening Automatische inline THT DIP AOI na golfsoldering met dubbele XY lineaire actuatoren
Inleiding
Voor het solderen kan AOI de defecten van het apparaat zelf detecteren, zoals ontbrekende onderdelen of polariteit, enz.te weinig tin en te veel tin- Polariteit·verschuiving van de voet die de verkeerde delen buigt, AOI-testapparatuur na golfsoldering.De vectoranalyse-technologie heeft een nieuwe industriestandaard in de AOHet vectorbeeld wordt volledig automatisch gegenereerd en elk object op de PCBA kan als MARK-punt worden genomen, waardoor de programmering flexibeler wordt;Biedt een hoge precisie op het detecteren van gebreken
1Er is geen gouden monster nodig, alleen gekwalificeerde producten zijn vereist.
2Er is geen statistische modellering vereist en er is geen noodzaak om tientallen boards te laten draaien voor fijne afstemming.
3Automatisch gegenereerde "vectorimaging" (niet beïnvloed door temperatuur en brandpuntsafstand) kan de nauwkeurigheid verbeteren,snelheid en hoge betrouwbaarheid van de identificatie en positionering van componenten tijdens de PCB-bordassemblage.
4. Feature vector analyse (directe berekening van hoeken en grootte verhoudingen), perfecte combinatie met IPC normen
Specificatie
| Model | AIS300 | AIS301 |
| PCB-grootte | 50x50mm~430x380mm | 50x50mm~350x350mm |
| Dikte | 0.3~7.0 mm | |
| Vervormingsgraad | < 4 mm | |
| Hoogte van het onderdeel | Boven 150 mm, beneden 25 mm. | |
| Camera | 5MP, kleur, CCD. | |
| Lichtbron | RGB | |
| FOV | 45*37 mm | |
| Resolutie | 20um | |
| Inspectie | ||
| Gebrek aan montageonderdelen | Vermist, rollend, verplaatst, beschadigd, scheef, overbodig, vies. | |
| Defect van de soldeer | Overmaat, onvoldoende, brug, geen voet, ontbrekende soldeer, niet nat maken. | |
| Andere functie | Barcode,QR cod,OCR | |
| Versnelling | 0.23 sec/fov | 0.25 sec/fov |
| Software/hardware | ||
| Operatiesysteem | Ubuntu 14.04 LTD 64bits | |
| Functie | Afstandsbediening, Gerber-bestand importeren, trainingsinstrument voor nieuwe modellen | |
| Industriële pc's | CPU Intel i5, onafhankelijke grafische kaart, 12G DDR, 256SSD | |
| Afbeelding | 22 inch FHD LCD | |
| Motie | Hoog nauwkeurige lineaire actuator | |
| Stroomvoorziening | AC220V,1KW | |
| Luchtdruk | > 0,5 MPa | |
| Afmeting ((L*H*W) | 1100*1630*1350 mm | 1100*1280*1300 mm |
| Nettogewicht | 800 kg | 700 kg |
Kenmerken
A, Core-algoritme Convolutionele neurale netwerk-algoritme
Toepassing en innovatie in de industrie
Mens-achtige inspectie
Betere compatibiliteit
Opleidingsalgoritme model van supergrote steekproefset
Hoge generalisatie
Super detectie vermogen, lager vals positief
Ondersteunend model voor zelfopleiding van gebruikers
B. Hoge slijtvastheid
C. Groot inspectiegebied en hoge compatibiliteit
D. Hoge inspectiecijfer en laag vals positief percentage.
E, marmeren basis, stabieler.
F, Dual XY lineaire actuatoren, hoge snelheid, hoge nauwkeurigheid
Toepassing
Deze inline THT AOI gebruikt na golf soldeermachine in DIP productielijn, het gebruikt voor het corrigeren van de verkeerde eenheden, die reparaties en tijd kan verminderen.Deze machine wordt veel gebruikt voor het inspecteren van het tv-hoofdbordPC-hoofdbord, powerboard, industriële bedieningspaneel, mini huishoudelijke elektronica en andere PCBA's.
