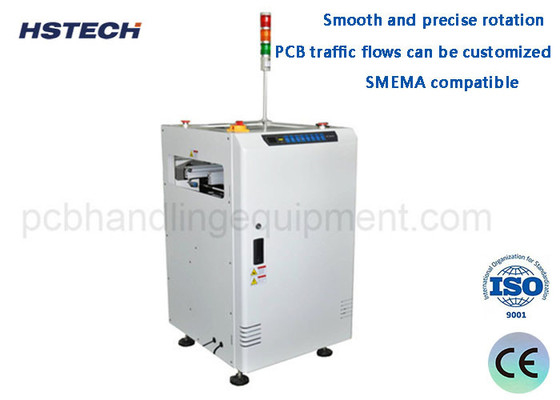

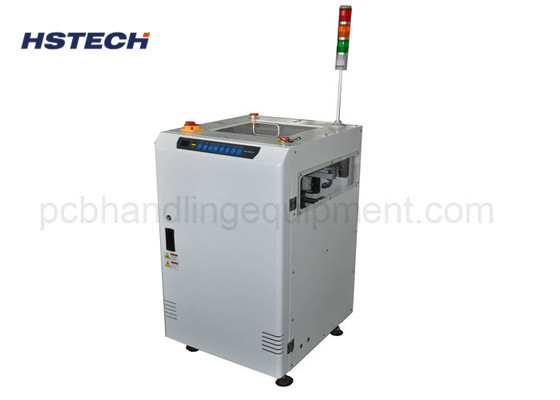

Gehecht ontwerp pcb-draai-conveyor pcb-handhaving apparatuur met SMEMA compatibel

Gehecht ontwerp PCB-draai-conveyor PCB-behandelingsapparatuur met SMEMA compatibel

Inleiding

PCB Turn Conveyor is een apparaat voor het automatisch draaien en transporteren van printplaten (PCB's).

Functie:
Automatisch ontvangen en verzenden van PCB's om continue productie te bereiken.
Volgens de vereisten van het proces wordt het PCB exact 180 graden gedraaid.
Samenwerken met latere procesapparatuur om een efficiënte overdracht van PCB's te bereiken.
Programmabele besturing, flexibel om zich aan te passen aan PCB's van verschillende grootte en vorm.

Hoofdkenmerk:
Gebruik stabiele en betrouwbare transmissiemechanismen, zoals riemen of rollen.
Een ingebouwd rotatiemechanisme met hoge precisie kan de rotatiehoek nauwkeurig regelen.
De transmissiesnelheid is verstelbaar en gesynchroniseerd met het ritme van het proces.
De apparatuur heeft een compacte structuur, een kleine omvang en is gemakkelijk te integreren in de productielijn.
Uitgerust met veiligheidsbeveiligingsvoorzieningen, zoals lichtbarrières, noodstoppen, enz.
PLC-besturingssysteem kan worden geprogrammeerd om automatische werking te realiseren.

Hoofdcomponent:
Transmissie-mechanisme: zoals riemen of rollen, gebruikt voor het dragen en verplaatsen van PCB's.
Rotatiemechanisme: maakt gebruik van aandrijvingselementen zoals motoren of cilinders om 180 graden om te draaien.
Sensor: detecteert informatie over de positie van het PCB om een nauwkeurige rotatie te garanderen.
PLC-besturingssysteem: programmering voor automatische besturing en gegevensbewaking.
Veiligheidsbeveiligingsinrichtingen: lichtnetten, noodstopknoppen, enz.

Toepassingsscenario's:
SMT-productielijn: PCB-omdraaien tussen reflow soldering, AOI-inspectie en andere processen.
Boorproces: draai het PCB 180 graden voor en na het boren.
Productielijn voor het sproeien van tin: het PCB wordt vóór en na het sproeien van tin omgedraaid.
Inspectieproef: omdraaien van het PCB vóór en na de testapparatuur.

Kenmerken

1, Gesloten ontwerp met ingebouwde koppelbeperker zorgen voor een hoog niveau

van de veiligheid.

2, De bovenste kluis dekking kan worden geopend voor elke toegang tot de hardware tijdens

Onderhoud.

3Gebruik een vriendelijke knop.

4Een soepele en precieze rotatie.

5, Verminder de overdrachtskloof tussen de vervoerbanden.

6, PCB-verkeersstromen kunnen worden aangepast.

7, gladde en parallelle breedte aanpassing ((leadscrew).

8SMEMA compatibel.

Specificatie
