V-Cut Blade Miving PCB Separator PCB Depaneling Equipment Met Inductiefunctie

V-Cut Blade Miving PCB Separator PCB Depaneling Equipment Met Inductiefunctie

Inleiding

Blade Moving PCB Separators is een apparaat voor het snijden en scheiden van printplaten (PCB).

werkingsbeginsel:
Het apparaat gebruikt één of meer mobiele messen om op het PCB-oppervlak langs de geplande segmentatielijn te snijden.
Het mes kan horizontaal of verticaal bewegen en snijdt nauwkeurig langs de segmentatielijn op het PCB-bord.
Het snijproces maakt gebruik van mechanische aandrijving, zoals pneumatische of elektrische stuwstaven, die voldoende snijkracht kunnen leveren.

Hoofdmerk:
De snijnauwkeurigheid is hoog en de op het PCB gemarkeerde segmentatielijn kan nauwkeurig worden gesneden.
Geschikt voor PCB-platen van verschillende grootte en vorm, die kunnen worden onderverdeeld in enkelvoudige of meerdere PCB's.
Het kan worden gebruikt in combinatie met geautomatiseerde apparatuur zoals transportbanden om continue segmentatie-operaties te realiseren.
Tijdens het snijproces veroorzaakt het geen schade aan het PCB-oppervlak en de onderdelen.
De apparatuurstructuur is compact, flexibel in de installatie en gemakkelijk te integreren in de productielijn.
met veiligheidsbeveiligingsinrichtingen, zoals roostersensoren, noodstopknoppen, enz.

Hoofdcomponent:
Mobiele lemmechanisme: met inbegrip van lemmen, aandrijvende motoren/cilinders, enz.
Positionerings-/geleidingssysteem: gebruik van optische sensoren om PCB-positionering en -geleiding te bereiken.
Invoer- en uitvoerinstellingen: geautomatiseerde apparatuur zoals transportbanden, robots.
Programmabesturingssysteem: PLC of ingebouwde controller voor volledig geautomatiseerde bewerkingen.
Veiligheidsbeschermingsinrichting: zoals roostersensor, noodstopknop, enz.

Toepassingsscenario:
SMT-productielijn: PCB wordt na het teruglassen in PCB's onderverdeeld.
Boor/tin-geplatte lijn: deze speelt een rol bij het splitsingsproces van PCB's.
Testverbinding: scheiden van het beproefde PCB.
Productie van kleine partijen/monsters: snelle en ordelijke splitsing van een kleine hoeveelheid PCB.

Kenmerken

1, Deze machine kan worden gebruikt voor het snijden van allerlei soorten planken met V-slot.

2, Duurzaam ontwerp van het lemmet, het lemmet kan ten minste twee keer worden gevormd.

3De cirkelvormige bladhoogte kan worden aangepast aan de verschillende soorten PCB's met verschillende hoogtecomponenten.

4, bewegende operatie van het blad, relatief lage krachtsspanning, één motor die de balde bedient, gemakkelijke en comfortabele bediening.

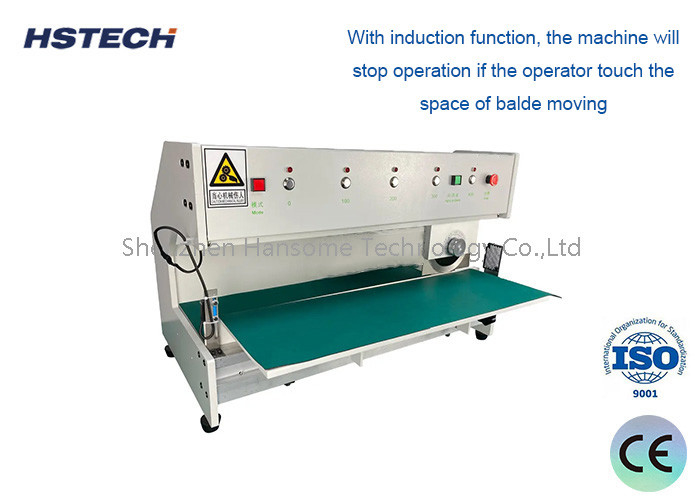

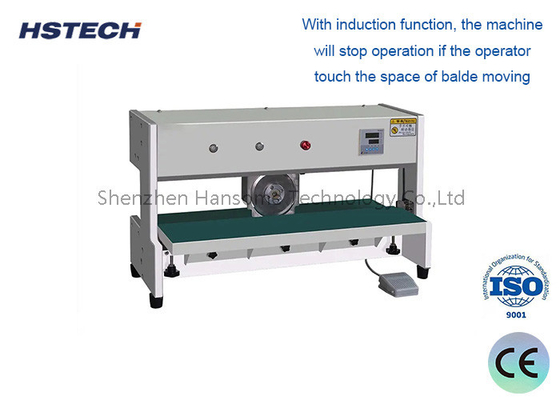

5Met inductiefunctie stopt de machine als de bediener de ruimte van de bewegende balde raakt.

6Met een dubbele beveiliging hoef je je geen zorgen te maken over de beveiliging.

7, Duurzaam, met behulp van een kwalitatief hoogwaardig materiaal lemmet.
